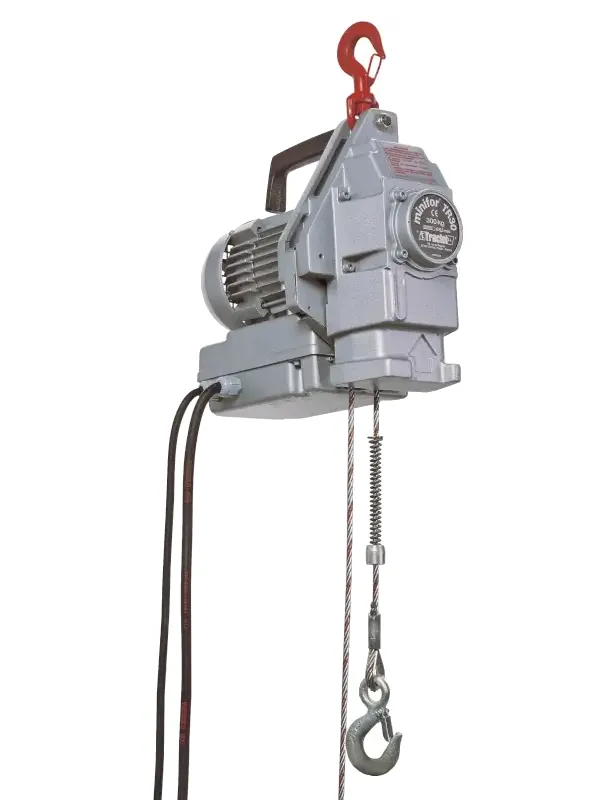

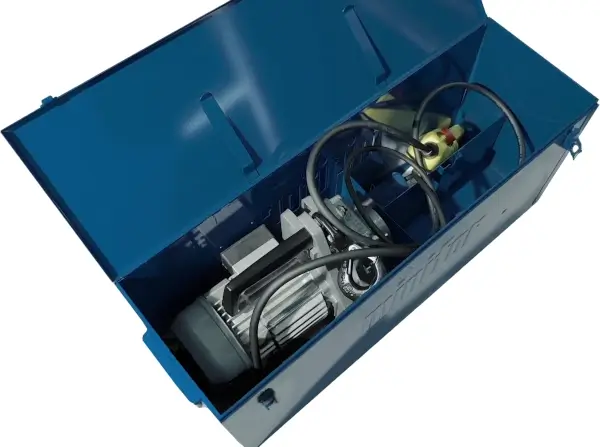

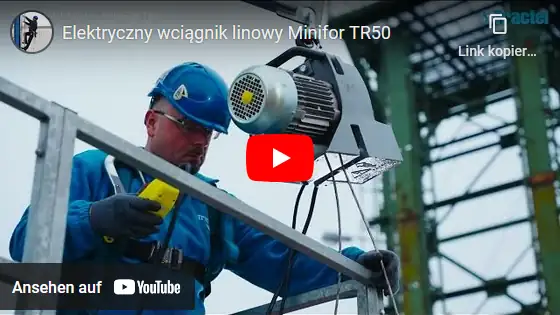

Tractel Motorseilzug Minifor

Einsatzbereiche

• Montage und Service: Materialhandling und Positionieraufgaben mit portabler Winde.
• Bauwesen: Hubanwendungen auf Baustellen und in temporären Installationen.
• Windkraft: Hubanwendungen in Anlagen sowie Materialtransport (z. B. Werkzeug/Ausrüstung) über große Höhen.
• Telekommunikation / Energieübertragung: Materialtransport an Masten; Winde am Mastfuß, Seil über eine Umlenkrolle abgelenkt.
• Aufzugsbau: Transport und Einbringen von Komponenten in Montageabläufen.

Funktionsprinzip

Seildurchlauf statt Seiltrommel

Beim minifor™ wird das Seil durch das Gerät gezogen (statt auf eine Trommel zu wickeln). Dadurch sind große Seillängen und damit große Hubhöhen möglich; das freie Seilende bewegt sich während des Betriebs gegen die Hubrichtung und wird entweder lose abgehängt oder optional über einen Wickler geführt.

Selbstklemmende Treibscheibe mit V-Kerbe

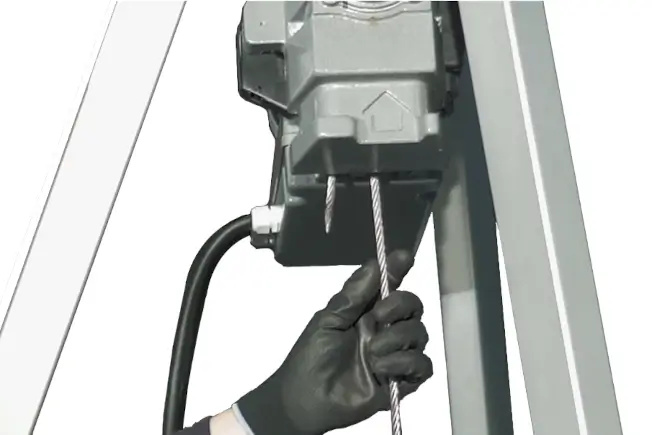

Das Seil wird von unten in das Gerät eingeführt und von Andruckrollen in die Rillung einer Treibscheibe geklemmt. Das Profil der großen Seilscheibe besteht aus einer V-förmigen Kerbe; unter Belastung verklemmt sich das Seil in der Keilnut, wodurch der Kraftschluss entsteht.

Warum höhere Traglast den Anpressdruck erhöht – und damit die Sicherheit

Die Kraftübertragung basiert auf einem Reibschluss in der Keilnut der Treibscheibe: Je mehr Last am Seil zieht, desto stärker wird das Seil in die V-Kerbe gezogen und desto größer wird die Klemmwirkung. Zusätzlich sorgen beim Einführen des lastlosen Seils zwei Andruckrollen am Ein- und Ausgang für die nötige Andruckkraft; eine Vorspannfeder verstärkt die Haftung des Seils auf der Treibscheibe. Das Zusammenspiel aus Keilwirkung (lastabhängig) und vorgespanntem Andruck (für den Start/Einlauf) erhöht die Betriebssicherheit, sofern ein freigegebenes minifor-Seil mit korrektem Seil-Ø verwendet wird.

Bedienung

Die Bedienung erfolgt über einen Hängetaster mit Auf/Ab und Not-Aus (serienmäßig). Je nach Ausführung sind Varianten mit steckbarem Taster verfügbar; zusätzlich kann der minifor™ mit einer robusten Funkfernsteuerung ausgestattet werden (Ausführung abhängig vom Typ).

Varianten und Unterschiede

Der minifor™ ist in mehreren Tragfähigkeits- und Geschwindigkeitsklassen verfügbar. Unterschiede ergeben sich insbesondere durch Tragfähigkeit, Hubgeschwindigkeit, Versorgungsspannung (230 V oder 400 V) sowie optionale Ausstattungen wie steckbarer Hängetaster, Funkfernsteuerung oder integrierter Wickler.

Geschwindigkeit und Stromversorgung

• Hubgeschwindigkeit: Je nach Ausführung sind 5 bis 15 m/min verfügbar.
• 230 V: Varianten mit Lichtstrom (universell einsetzbar; Ausführungen mit Schukostecker).
• 400 V: Varianten mit Drehstrom verfügbar.

Sicherheitsaspekte

• Thermoschutz (230 V): In der 230-V-Variante unterbricht ein Thermoschalter den Betrieb, wenn der Motor zu warm wird (Schutz vor Schäden, z. B. Wicklung).
• Endschalter: Serienmäßig sind Endschalter am Seil-Ein- und -Auslauf vorhanden. Die Hubbegrenzung erfolgt über Endschalterfedern, die am Seil befestigt werden; beim Auslösen wird die Hubrichtung elektrisch unterbrochen (Betrieb dann nur noch in Gegenrichtung möglich).
• Bremse bei Stromausfall: Bei Stromausfall fällt die Bremse ein und blockiert die Hubbewegung; im Betrieb wird sie elektromagnetisch geöffnet.
• Original-Seil: Für einen effizienten und zuverlässigen Betrieb ist ein speziell abgestimmtes minifor-Seil mit korrektem Seil-Ø erforderlich.

minifor-Seil vs. Standardseil

Das Minifor-Seil Ø 6.5 mm ist kein beliebiges Standard-Drahtseil: Es handelt sich um ein speziell abgestimmtes Maxiflex-Stahlseil, das für den zuverlässigen Betrieb in der selbstklemmenden Treibscheibe entwickelt wurde. TOMANRO beschreibt das Seil mit extrem engen Toleranzen, die für den effizienten und zuverlässigen Betrieb erforderlich sind.

• Definierte Geometrie: Passender Seil-Ø 6.5 mm für optimalen Reibschluss in der Treibscheibe.
• Systemkonfektion: Lieferung mit eingepresstem Sicherheitshaken an einem Ende und konischer Spitze am anderen Ende (für das Einführen).
• Auslegung für den Durchlaufbetrieb: Hohe Eignung für wiederkehrende Hub- und Zugbewegungen über große Distanzen (Biegewechselbeanspruchung im System).

Passende Artikel/Zubehör

• Minifor-Seil Ø 6.5 mm: Speziell abgestimmtes Maxiflex-Stahlseil für minifor-Seildurchlaufwinden.

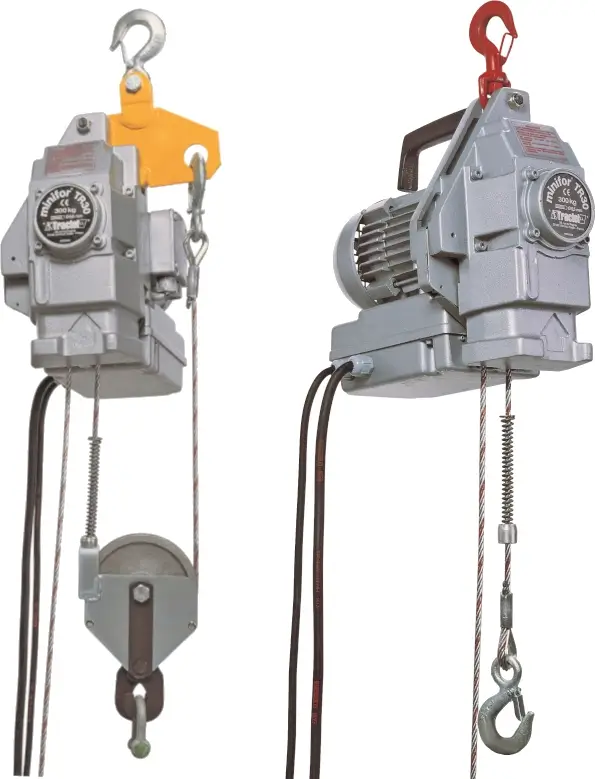

• minifor™ mit integriertem Wickler: Variante mit eingezogenem Seil – erleichtert Handhabung und Transport, Gerät bleibt einsatzbereit.
• minifor™ mit Funkfernsteuerung: Ausführung für Anwendungen mit größerem Bedienabstand; Funkbedienung ist bei dieser Variante fest verdrahtet, Reichweite bis 500 m (Ausführung abhängig vom Typ).
• Umlenkrolle: Für das Umlenken des Seils (z. B. Mastanwendungen, Höhenzugang, geänderte Zugrichtung).
