Stromabnehmer 083107-...

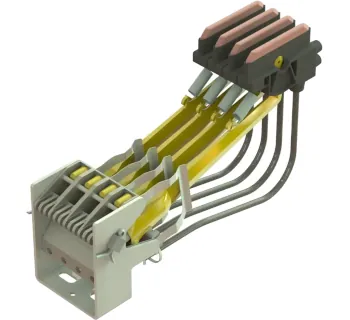

Wampfler Stromabnehmer 083107-...

Der Conductix-Wampfler Stromabnehmer 083107-... ist eine Stromabnehmereinheit für das MultiLine 0831-System und ermöglicht eine zuverlässige Energieübertragung auf geraden Verfahrwegen. Er arbeitet mit beweglichen, vollisolierten Armen, nutzt Cu-Graphit-Schleifkohlen und ist für bis zu 80 A (bei 16 mm², 100% ED) ausgelegt. Verschleißkontrolle und Kohlenwechsel sind ohne Demontage möglich; Varianten wie die gespiegelte Ausführung S2 sind separat bestellbar.

Passend für MultiLine 0831 – Systemkomponente für Programm 0831
Hohe Stromtragfähigkeit – bis 80 A bei 16 mm² und 100% ED
Cu-Graphit Schleifkohlen – stabile Kontaktierung und definierter Verschleiß
Schnelle Wartung – Schleifkohlen ohne Demontage prüf- und wechselbar
Toleranzausgleich – bewegliche Arme mit ± 50 mm Ausschwenkung (horizontal/vertikal)
Varianten verfügbar – z. B. gespiegelte Ausführung S2 separat bestellbar
Sicherheitskonzept – nicht für Programm 0811 geeignet (Sicherheitsvorgabe)

1 Artikel → Stromabnehmer 083107-...

Stromabnehmer 083107-...

Polzahl
Nennstrom
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 1

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 1

Stromabnehmer 083107-... 3P1PE
80A REV B

280,17 € exkl. 19% MwSt.

Lieferzeit: z.Zt. ab Lager lieferbar

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Passend für MultiLine 0831 – Systemkomponente für Programm 0831
Hohe Stromtragfähigkeit – bis 80 A bei 16 mm² und 100% ED
Cu-Graphit Schleifkohlen – stabile Kontaktierung und definierter Verschleiß
Schnelle Wartung – Schleifkohlen ohne Demontage prüf- und wechselbar
Toleranzausgleich – bewegliche Arme mit ± 50 mm Ausschwenkung (horizontal/vertikal)
Varianten verfügbar – z. B. gespiegelte Ausführung S2 separat bestellbar
Sicherheitskonzept – nicht für Programm 0811 geeignet (Sicherheitsvorgabe)

Informationen: Stromabnehmer 083107-...

Der Stromabnehmer 083107-... ist eine Stromabnehmereinheit für das Schienensystem 0831 (MultiLine 0831) und dient der sicheren Energieübertragung zwischen Schleifleitung und ortsveränderlichem Verbraucher.

Im Systemkontext MultiLine 0831 ist der Stromabnehmer zur Montage am bewegten Verbraucher vorgesehen und arbeitet mit vollisolierten, beweglichen Stromabnehmerarmen; Schleifkohlen sind ohne Demontage prüfbar und lassen sich schnell austauschen.

Einsatzbereiche

Das MultiLine 0831 System (und damit passende Stromabnehmer) wird für die Energie- und Datenübertragung auf geraden Verfahrwegen in Innenanlagen sowie wettergeschützten Außenanlagen eingesetzt.

Regalbediengeräte und Intralogistik-Fahrwege (z. B. Lagergassen)
Krane und Kranbahnen mit linearem Verfahrweg
Transportfahrzeuge und verfahrbare Einheiten
Sondermaschinen mit geradliniger Bewegung

Varianten & Ausführungen

Für seitlichen Eingriff ist eine gespiegelte Variante S2 vorgesehen; diese kann nicht durch Umbau aus Variante S1 hergestellt werden und muss separat bestellt werden.

Typenübersicht (Ausführungen)

Ausführung	Polzahl	Nennstrom	Gewicht	Artikel-Nr.
3P1PE 80A REV B	3	80 A	ca. 0.86 kg	083107-030023

Technische Daten

Die folgenden Kenndaten sind für die Ausführung 083107-... (Schienensystem 0831) angegeben.

Technische Kenndaten (Stromabnehmer 083107-...)

Merkmal	Angabe
Werkstoff der Schleifkohlen	Cu-Graphit
Max. Verschleißhöhe	8 mm
Anpresskraft pro Stromabnehmerarm	10 N
Maximale Strombelastung	80 A bei 16 mm² und 100% ED
Max. Ausschwenkung (horizontal/vertikal)	± 50 mm
Einbautoleranzen	unter ± 20 mm beachten
Anschlussleitungen	vormontiert mit 16 mm² und bis zu 10 m Länge erhältlich; andere Querschnitte als separate Bauteile lieferbar
Kompatibilitätshinweis	Aus Sicherheitsgründen nicht für das Programm 0811 geeignet

Sicherheitsaspekte & Normen

Der Stromabnehmer ist Teil des Kompakt-Schleifleitungssystems 0831. Für die sichere Verwendung sind Systemvorgaben (z. B. Einbauumgebung und Montagebedingungen) sowie die angegebenen technischen Grenzwerte zu beachten.

Bestimmungsgemäße Verwendung (System 0831): Energie- und Datenübertragung auf geraden Verfahrwegen in Innenanlagen und wettergeschützten Außenanlagen; elektrische Energiezuführung für spurgeführte, ortsveränderliche Verbraucher in Innenräumen (nicht öffentlich zugänglicher Lagerbereich).
Montagehöhe (System 0831): bis 3000 mm; bei größeren Einbauhöhen oder erhöhtem Gefahrenpotential sind optionale Fangvorrichtungen vorgesehen.
Einbautoleranzen (Stromabnehmer): Einhaltung der angegebenen Toleranzen unterstützt einen stabilen Betrieb und reduziert unnötigen Verschleiß.
Schutzleiter (System 0831): Schutzleiterkomponenten sind eindeutig gekennzeichnet und nicht mit Phasenkomponenten austauschbar.
Kompatibilität: Der Stromabnehmer ist aus Sicherheitsgründen nicht für das Programm 0811 geeignet.

Relevante Normen (System MultiLine 0831)

Norm / Regelwerk	Einordnung (Systembezug)
VDE 0110-1:2008-01	Isolationskoordination für elektrische Betriebsmittel in Niederspannungsanlagen (Systemangabe)
DIN EN 60204-1 / VDE 0113-1:2007-06	Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen, Teil 1 (Systemangabe)
DIN EN 60204-32:2009-03 / VDE 0113-32:2009-03	Elektrische Ausrüstung von Maschinen – Anforderungen für Hebezeuge (Systemangabe)
DIN EN 60529 / VDE 0470-1:2000-09	Schutzarten durch Gehäuse (IP-Code); Schutzart ist systemseitig angegeben
UL 94 V-1	Anforderungen an das Brennverhalten von Isolierwerkstoffen (Systemangabe)

Passende Artikel/Zubehör

Für einen vollständigen Aufbau im Programm MultiLine 0831 sind – abhängig von Fahrweg, Einspeisepunkt und Montagekonzept – passende Systemkomponenten erforderlich.

MultiLine Schleifleitungsschienen (Schienensystem 0831): Auswahl nach Polzahl und Nennstrom
Streckeneinspeisung 083151-...: Energieeinspeisung in der Strecke (Ausrichtung abhängig von Anschlusspunkten)
Schienenklemmen: Montageunterstützung; genaue Ausrichtung der Halter wichtig
Grundmodul für MultiLine 0831 (ProShell): Basis-Komponenten pro Fahrweg (falls ProShell-Tragsystem genutzt wird)
