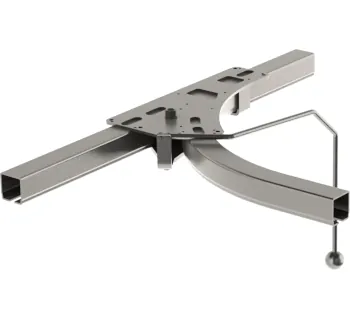

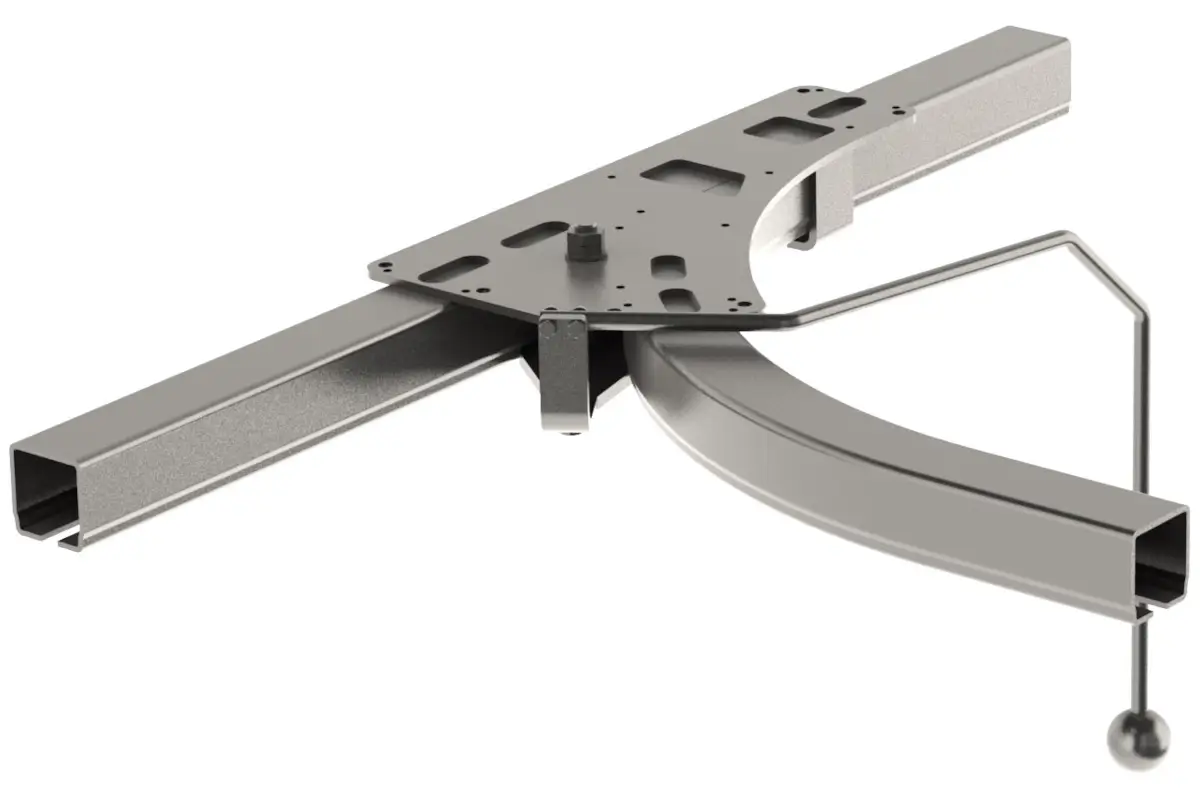

Wampfler Klappweiche 90° - mit Gestänge

Die Conductix-Wampfler Klappweiche 90° ist eine manuell schaltbare Weiche für das Handhängebahn-System (Programm 1400), mit der sich ein Fahrweg gezielt zwischen zwei Streckenästen um 90° umstellen lässt. Die Umschaltung erfolgt über ein Gestänge (mechanische Betätigung); die Weiche bleibt in der eingestellten Position und ermöglicht so eine klare, definierte Streckenführung.

Durch die beidseitige Durchfahrbarkeit eignet sich die Klappweiche besonders für Anlagen, in denen Materialflüsse flexibel verteilt oder Nebenstrecken gezielt an- und abgefahren werden sollen – ohne elektrische Antriebe, sondern über eine robuste, direkte Handbetätigung.

Einsatzbereiche

Typische Einsatzszenarien ergeben sich überall dort, wo Werkstücke, Baugruppen oder Transportgüter in einer Handhängebahn zwischen Haupt- und Nebenstrecken umgeleitet werden:

• Montage- und Fertigungslinien zur Verteilung von Teilen auf Arbeitsstationen, Puffer- oder Bereitstellbereiche.
• Intralogistik (manuelle Materialversorgung) für definierte Abzweige, z. B. Kommissionier- und Übergabepunkte.
• Werkstätten & Instandhaltung für wechselnde Materialführung bei variablen Arbeitsplätzen.
• Prozessnahe Bereiche, in denen Streckenabschnitte bewusst gesperrt oder freigegeben werden (betrieblich organisiert).

Unterschiede der Varianten

Die Klappweiche ist in Links-, Rechts- sowie Rechts/Links-Ausführung verfügbar und wird passend zur jeweiligen Systemgröße (Schienentyp) ausgewählt. Zusätzlich gibt es die alternative Betätigung per Kette.

Sicherheitsaspekte & Normen

Für die Klappweiche selbst wurde keine eindeutige, produktspezifische Normenkennzeichnung gefunden; maßgeblich sind die Herstellerhinweise und die bestimmungsgemäße Verwendung des Handhängebahn-Systems (Programm 1400).

• Bestimmungsgemäße Verwendung: Transport von Stückgut; Betrieb im Innenbereich; Handverschiebebetrieb oder Antrieb mit dafür vorgesehenen Förderern des Herstellers.
• Nicht bestimmungsgemäß: Überschreiten zulässiger Traglasten/Geschwindigkeiten; Personentransport; Einsatz außerhalb der vorgesehenen Betriebsbedingungen; Kopplung mit nicht vorgesehenen Antrieben.
• Gefährdung durch Lasten: Betriebsabläufe so organisieren, dass der Aufenthalt unter Last vermieden wird und Fahrwege klar geregelt sind.
• Betriebspraxis: Weichenstellung vor dem Befahren prüfen und unbeabsichtigtes Umschalten organisatorisch ausschließen (z. B. durch klare Bedienzuständigkeiten).

Montage- & Planungshinweise

• Die Weiche wird über drei Schienenverbinder an die C-Schienen angebunden; die hierfür notwendigen Schienenverbinder sind separat zu bestellen und dienen zugleich als Befestigungsmöglichkeit für die Aufhängung.
• Bei der Auswahl ist der passende Schienentyp (Systemgröße) sowie die benötigte Ausführung (Links/Rechts/Rechts-Links) festzulegen.

Passende Artikel/Zubehör

• Schienenverbinder (Programm 1400) – für die Anbindung der Weiche an die C-Schienen sowie als Montage-/Aufhängepunkt.
• Schienenhalter (Programm 1400) – zur fachgerechten Befestigung der C-Schiene an Träger-/Decken-/Stahlbaukonstruktionen.
• Klappweiche 90° – mit Kette – alternative Bedienvariante, wenn eine Kettenbetätigung bevorzugt wird.
• Zungenweiche 90° – Alternative Weichenbauart, die vom Fahrwerk geschaltet wird (abhängig vom Anlagenkonzept).
• Handhängebahnen 1400 – Systemübersicht für weitere kompatible Komponenten (Bogen, Fahrwerke, Aufhängungen, etc.).
