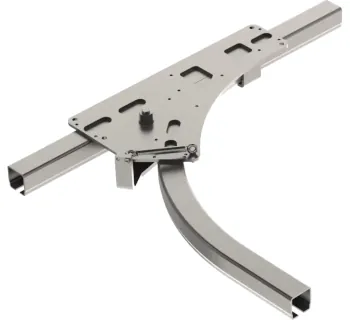

Zungenweiche 90°

Wampfler Zungenweiche 90°

Die Zungenweiche 90° von Conductix-Wampfler ist ein Weichenelement für das Handhängebahn-System 1400 und ermöglicht eine definierte Umlenkung um 90° im C-Schienen-Streckennetz. Die Umschaltung erfolgt durch das Fahrwerk, anschließend stellt eine Feder die Weiche automatisch in die Grundposition zurück.

90°-Umlenkung: klare Streckenführung im C-Schienen-System
Schaltung durch Fahrwerk: automatische Umschaltung ohne separates Bedienelement
Feder-Rückstellung: Rückkehr in die Grundstellung nach Betätigung
Varianten: Links, Rechts, Rechts/Links
Für mehrere Schienentypen: 40 x 40, 50 x 50, 63 x 63, 80 x 80
Oberfläche: verzinkt
Zubehör: S-Grün-Verschleißschutz als empfohlene Schutzkomponente für die Zungen

12 Artikel → Zungenweiche 90°

Zungenweiche 90°

Schienentyp
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Zungenweiche 90°

Schienentyp
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Zungenweiche 90°

Schienentyp
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Zungenweiche 90°

Schienentyp
Länge
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

90°-Umlenkung: klare Streckenführung im C-Schienen-System
Schaltung durch Fahrwerk: automatische Umschaltung ohne separates Bedienelement
Feder-Rückstellung: Rückkehr in die Grundstellung nach Betätigung
Varianten: Links, Rechts, Rechts/Links
Für mehrere Schienentypen: 40 x 40, 50 x 50, 63 x 63, 80 x 80
Oberfläche: verzinkt
Zubehör: S-Grün-Verschleißschutz als empfohlene Schutzkomponente für die Zungen

Informationen: Zungenweiche 90°

Die Zungenweiche 90° ist eine mechanische Weiche für das Conductix-Wampfler Handhängebahn-System 1400 und ermöglicht eine definierte Richtungsänderung um 90° innerhalb eines C-Schienen-Streckennetzes. Die Umschaltung erfolgt durch das Fahrwerk; nach Betätigung stellt eine Feder die Weiche automatisch wieder in die Grundposition zurück.

Typisch wird die Zungenweiche dort eingesetzt, wo Lasten, Bauteile oder Betriebsmittel auf festgelegten Wegen manuell oder systembedingt geführt werden sollen – z. B. zur Verteilung auf Arbeitsplätze, Übergabe an Nebenstrecken oder zum Trennen von Materialflüssen. Die Ausführung ist für die jeweilige C-Schienen-Größe des Programms 1400 ausgelegt und wird als Systemkomponente in die Gesamtanlage integriert.

Die Katalogangaben weisen die Weichen als Oberfläche verzinkt aus.

Einsatzbereiche

Montage- und Fertigungslinien (Verteilen/Abzweigen von Förderstrecken zu Arbeitsstationen).
Intralogistik in Werkstätten und kleinen Materialflüssen (Umlenkung/Wechsel von Fahrwegen).
Service- und Instandhaltungsbereiche (gezielte Zuführung/Abführung von Komponenten entlang definierter Strecken).
Industrieanlagen mit Handhängebahn-Streckennetz (z. B. Puffer-/Nebenstrecken, Übergabepunkte).

Unterschiede der Varianten

Die Zungenweiche 90° ist als Links-, Rechts- und Rechts/Links-Ausführung erhältlich und wird passend zur eingesetzten C-Schiene (Schienentyp) ausgewählt.

Rechts: Abzweig in eine definierte rechte Richtung.
Links: Abzweig in eine definierte linke Richtung.
Rechts/Links: Ausführung für beidseitige Abzweig-/Fahrmöglichkeit (systemabhängig).

Sicherheitsaspekte

Für Handhängebahn-Systeme sind die bestimmungsgemäße Verwendung und die Systemgrenzen (zulässige Lasten, Aufbau, Umgebung) entscheidend: Das System ist für den innerbetrieblichen Transport entlang der C-Schienen vorgesehen und wird durch geeignetes Personal betrieben, montiert und geprüft.

Systemkompatibilität sicherstellen: Weiche nur passend zur verwendeten C-Schiene des Programms 1400 auswählen.
Kollisionsrisiken vermeiden: Anordnung/Bedienbereiche so planen, dass keine Kollisionen mit Transportgut oder Umgebung entstehen.
Regelmäßige Sicht- und Funktionskontrolle: Feder-/Schaltfunktion, Befestigung und Verschleißzustand im Rahmen der Anlagenwartung prüfen.

Typenübersicht (Bestellnummern)

Schienentyp	Ausführung	Bestellnummer
40 x 40	Rechts	145313-R
40 x 40	Links	145313-L
40 x 40	Rechts / Links	145313-RL
50 x 50	Rechts	146313-R
50 x 50	Links	146313-L
50 x 50	Rechts / Links	146313-RL
63 x 63	Rechts	147313-R
63 x 63	Links	147313-L
63 x 63	Rechts / Links	147313-RL
80 x 80	Rechts	148313-R
80 x 80	Links	148313-L
80 x 80	Rechts / Links	148313-RL

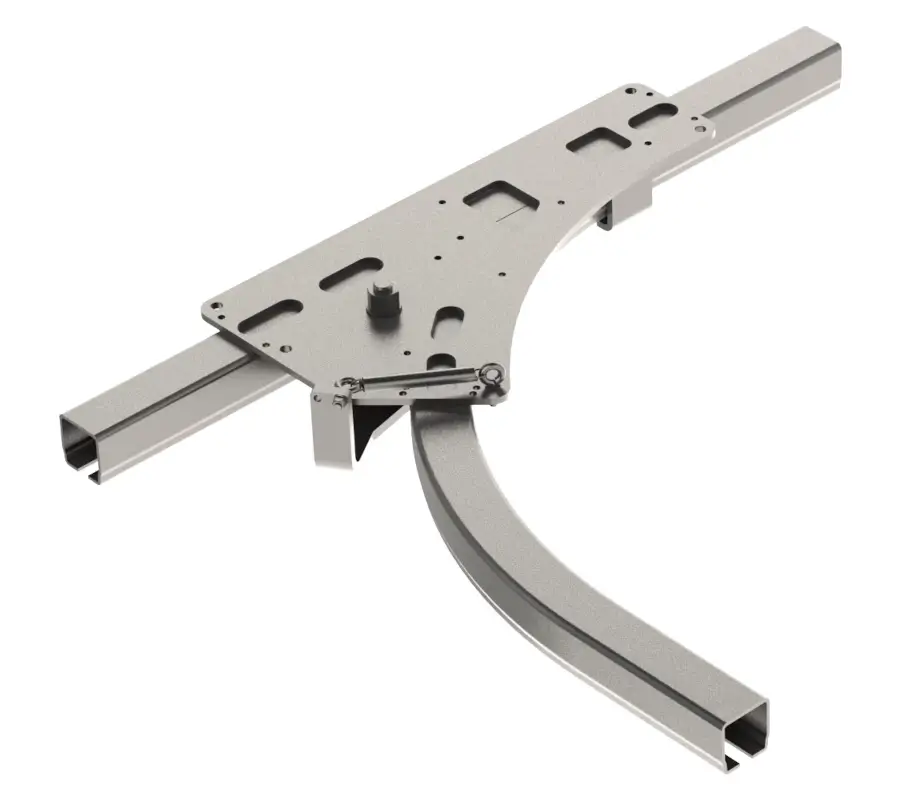

Produktbild

Conductix-Wampfler Zungenweiche 90° (Programm 1400)

Passende Artikel/Zubehör

S-Grün-Verschleißschutz: Schutzplatten für die Zungen – empfohlen zur Reduzierung von Verschleiß (Zubehör für Zungenweichen).
C-Schienen (Programm 1400): Basisprofile des Systems, passend zur gewählten Weichengröße.
Endanschläge: Mechanische Begrenzung an Schienenenden zur Sicherung des Fahrwegs.
Spannpratzen / Befestigung: Komponenten zur Montage/Anbindung von Systemteilen an Stahlträger (systemabhängig).
