Wampfler Schienenverbinder - mit Schraube

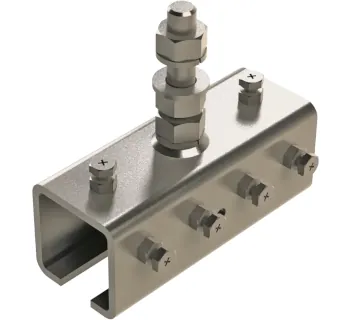

Der Schienenverbinder – mit Schraube von Conductix-Wampfler verbindet C-Schienen im Handhängebahn-Programm 1400 und wird beidseitig bis zur Mitte eingeschoben, bevor die Schienen über Schrauben mit Kontermuttern geklemmt werden. Durch die integrierte Schraubspindel ist ein praxisnaher Höhenausgleich am Schienenstoß möglich, wobei seitliche Bohrungen die Positionskontrolle unterstützen.
- System 1400: passend für C-Schienen der Handhängebahn
- Höhenausgleich: integrierte Schraubspindel zur Ausrichtung am Schienenstoß
- Sichere Klemmung: Schrauben mit Kontermuttern seitlich und oben
- Positionskontrolle: seitliche Bohrungen für mittigen Stoß
- Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Gewinde-Optionen: M8, M12, M16 je nach Ausführung
- Oberfläche: verzinkt
Der Schienenverbinder – mit Schraube von Conductix-Wampfler verbindet C-Schienen im Handhängebahn-Programm 1400 und wird beidseitig bis zur Mitte eingeschoben, bevor die Schienen über Schrauben mit Kontermuttern geklemmt werden. Durch die integrierte Schraubspindel ist ein praxisnaher Höhenausgleich am Schienenstoß möglich, wobei seitliche Bohrungen die Positionskontrolle unterstützen.
- System 1400: passend für C-Schienen der Handhängebahn
- Höhenausgleich: integrierte Schraubspindel zur Ausrichtung am Schienenstoß
- Sichere Klemmung: Schrauben mit Kontermuttern seitlich und oben
- Positionskontrolle: seitliche Bohrungen für mittigen Stoß
- Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Gewinde-Optionen: M8, M12, M16 je nach Ausführung
- Oberfläche: verzinkt
Informationen: Schienenverbinder - mit Schraube
Der Schienenverbinder – mit Schraube von Conductix-Wampfler ist eine Systemkomponente zum Verbinden von C-Schienen im Handhängebahn-Programm 1400 und unterstützt eine montagefreundliche, klemmende Verbindung der Schienenenden. Durch das integrierte Schraubgewinde und die Muttern ist ein einfacher Höhenausgleich möglich, wodurch sich Schienenstöße praxisnah ausrichten lassen.
Zum Fixieren stehen Schrauben mit Kontermutter seitlich und auf der Oberseite zur Verfügung, mit denen die eingelegten C-Schienen zuverlässig geklemmt werden. Bei der Montage werden die C-Schienen beidseitig bis zur Mitte des Verbinders eingeschoben; die korrekte Stoßposition kann über seitliche Bohrungen kontrolliert werden, bevor die Klemmung endgültig erfolgt.
A) Einsatzbereiche
Der Schienenverbinder – mit Schraube wird überall dort eingesetzt, wo C-Schienen im System 1400 sicher verbunden und zugleich in der Höhe unkompliziert ausgerichtet werden sollen.
- Montage- & Fertigungslinien: Aufbau und Erweiterung von Handhängebahn-Strecken mit präziser Stoßausrichtung.
- Intralogistik: Anpassung von Transportstrecken an Hallenlayout, Stützenraster und Übergabepunkte.
- Anlagenbau & Retrofit: Umbau bestehender Schienenverläufe mit Bedarf an Höhenausgleich an Schienenstößen.
- Werkstatt/Industrie: robuste Verbindungslösung für Stückgut-Transport im Innenbereich.
B) Unterschiede der Varianten
Varianten sind nach Schienentyp sowie nach Gewinde (je nach Ausführung) gegliedert. Der Schienenverbinder ist ausschließlich verzinkt erhältlich.
- Schienentyp: Ausführungen passend für 40 x 40, 50 x 50, 63 x 63, 80 x 80.
- Gewinde: je nach Ausführung M8, M12 oder M16.
- Tragfähigkeit: abhängig von Schienentyp und Ausführung.
C) Sicherheitsaspekte & Normen
Für den sicheren Einsatz ist der Verbinder systemgerecht passend zum Schienentyp auszuwählen und die jeweilige Tragfähigkeit einzuhalten. Die Verbindung ist erst nach kontrollierter Stoßposition (über seitliche Bohrungen) und anschließender Klemmung über Konterschrauben betriebsbereit.
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| Marke | Conductix-Wampfler |
| System | Handhängebahnen 1400 |
| Funktion | Verbinden und Ausrichten von C-Schienen (Schienenstoß) |
| Klemmung | Schrauben mit Kontermutter seitlich und oben |
| Positionskontrolle | Seitliche Bohrungen zur Kontrolle des mittigen Stoßes |
| Oberfläche | verzinkt |
Typenübersicht
| Bezeichnung | Schienentyp | Gewinde | Tragfähigkeit | Artikel-Nr. |
|---|---|---|---|---|
| Schienenverbinder – mit Schraube | 40 x 40 | M8 | 200 kg | 145625-08 |
| Schienenverbinder – mit Schraube | 40 x 40 | M12 | 200 kg | 145625-12 |
| Schienenverbinder – mit Schraube | 50 x 50 | M12 | 320 kg | 146625 |
| Schienenverbinder – mit Schraube | 63 x 63 | M12 | 400 kg | 147625 |
| Schienenverbinder – mit Schraube | 80 x 80 | M16 | 500 kg | 148625 |
Passende Artikel/Zubehör
- C-Schienen (Programm 1400): Basisprofile für den Streckenaufbau.
- Schienenhalter (z. B. mit Schraube / mit Querhaupt / zweiteilig): zur Befestigung der C-Schienen an Bauwerk oder Unterkonstruktion.
- Bögen 45° / 90°: Richtungsänderungen im Schienenverlauf.
- Schienenverbinder – einfache Ausf.: Alternative Verbindungslösung ohne Gewindespindel.
- Schienenverbinder – mit Querhaupt: Verbindung mit zusätzlicher Befestigungsfläche an Konstruktionen.
- Spannarm für Hängebahn 1400: Abhängung/Justage im Systemaufbau.
