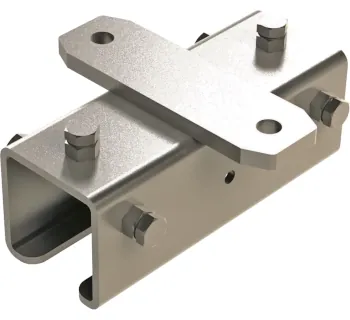

Wampfler Schienenverbinder - mit Querhaupt
Der Schienenverbinder mit Querhaupt von Conductix-Wampfler verbindet C-Schienen im Handhängebahn-Programm 1400 und ermöglicht die montagefreundliche Befestigung an Konstruktionen, Decken, Trägern oder Spannarmen. Das vorgebohrte Querhaupt wird mit zwei Schrauben fixiert und ist ausschließlich galvanisch verzinkt.
- System 1400: passend für Handhängebahnen und C-Schienen
- Querhaupt vorgebohrt: schnelle, klare Befestigungspunkte
- 2-Schrauben-Montage: einfache Anbindung an Träger/Decke/Konstruktion
- Galvanisch verzinkt: Korrosionsschutz für den Innenbereich
- 4 Varianten: für 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Querhaupt-Ausführung: Flacheisen (40/50) bzw. U-Profil (63/80)
- Tragfähigkeiten: bis 820 kg je nach Schienentyp
Der Schienenverbinder mit Querhaupt von Conductix-Wampfler verbindet C-Schienen im Handhängebahn-Programm 1400 und ermöglicht die montagefreundliche Befestigung an Konstruktionen, Decken, Trägern oder Spannarmen. Das vorgebohrte Querhaupt wird mit zwei Schrauben fixiert und ist ausschließlich galvanisch verzinkt.
- System 1400: passend für Handhängebahnen und C-Schienen
- Querhaupt vorgebohrt: schnelle, klare Befestigungspunkte
- 2-Schrauben-Montage: einfache Anbindung an Träger/Decke/Konstruktion
- Galvanisch verzinkt: Korrosionsschutz für den Innenbereich
- 4 Varianten: für 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Querhaupt-Ausführung: Flacheisen (40/50) bzw. U-Profil (63/80)
- Tragfähigkeiten: bis 820 kg je nach Schienentyp
Informationen: Schienenverbinder - mit Querhaupt
Der Schienenverbinder mit Querhaupt ist ein Systembauteil zur Montage von C-Schienen im Handhängebahn-Programm 1400 und dient der stabilen, ausrichtungsgenauen Verbindung im Anlagenaufbau. Das seitlich hervorstehende, vorgebohrte Querhaupt wird mittels zweier Schrauben an einer tragenden Konstruktion befestigt und ermöglicht so die Montage an Konstruktionen, Decken, Trägern oder Spannarmen.
Der Schienenverbinder ist ausschließlich galvanisch verzinkt erhältlich; je nach Schienenprofil ist das Querhaupt konstruktiv angepasst: Bei 40 x 40 und 50 x 50 als Flacheisen, bei 63 x 63 und 80 x 80 als U-Profil zur stabilen Tragkraftauslegung.
Einsatzbereiche
Der Schienenverbinder mit Querhaupt wird eingesetzt, wenn C-Schienen im Handhängebahnsystem sicher und montagefreundlich an vorhandene Bauwerke angebunden werden sollen.
- Intralogistik & Materialfluss: manuelle Hängebahnen für innerbetrieblichen Transport.
- Montage- & Fertigungsbereiche: Schienenstrecken über Arbeitsplätzen und Linien.
- Stahlbau/Tragwerkskonstruktionen: Befestigung an Trägern und Unterkonstruktionen.
- Deckenmontage: Abhängungen und Schienenaufbau an Hallendecken.
- Spannarm-Anwendungen: Anbindung an Spannarme im Systemaufbau.
Unterschiede der Varianten
Es sind 4 Varianten verfügbar, abgestimmt auf den jeweiligen Schienentyp des Programms 1400. Die Unterschiede betreffen Schienentyp, Tragfähigkeit, Länge und Artikel-Nr..
Typenübersicht
| Artikel-Nr. | Schienentyp | Tragfähigkeit | Länge |
|---|---|---|---|
| 145611 | 40 x 40 | 250 kg | 125 mm |
| 146611 | 50 x 50 | 400 kg | 160 mm |
| 147611 | 63 x 63 | 630 kg | 200 mm |
| 148611 | 80 x 80 | 820 kg | 250 mm |
Sicherheitsaspekte & richtige Einordnung
Komponenten des Handhängebahn-Programms 1400 sind für den Transport von Stückgut vorgesehen und für den Innenbereich ausgelegt. Als bestimmungsgemäßer Betrieb gilt Handverschiebebetrieb oder der Antrieb mit dafür vorgesehenen Förderern von Conductix-Wampfler; nicht bestimmungsgemäß sind u. a. das Überschreiten zulässiger Traglasten, das Anbringen zusätzlicher Geräte, die zusätzliche Kräfte einleiten, sowie der Betrieb im Freien.
Sicherheitsrelevant ist insbesondere der Hinweis niemals unter schwebende Lasten zu treten und Lasten nur unter Aufsicht zu bewegen. Für die Auslegung sind stets die zulässigen Tragfähigkeiten des jeweiligen Schienentyps und der verbauten Systemkomponenten einzuhalten.
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| System | Handhängebahnen 1400 (Conductix-Wampfler) |
| Funktion | Montage/Anbindung von C-Schienen an tragende Konstruktionen |
| Querhaupt | seitlich hervorstehend und vorgebohrt |
| Befestigung | 2 Schrauben an tragender Konstruktion |
| Oberfläche | galvanisch verzinkt (ausschließlich) |
| Querhaupt-Ausführung | Flacheisen bei 40 x 40 und 50 x 50, U-Profil bei 63 x 63 und 80 x 80 |
Passende Artikel/Zubehör
Für einen vollständigen Systemaufbau werden typischerweise die passenden C-Schienen sowie geeignete Schienenhalter zur Abhängung und Montage eingesetzt.
- C-Schienen (Programm 1400): Basisprofil für die Schienenstrecke.
- Schienenhalter – mit Querhaupt: Abhängung/Montage an Konstruktionen.
- Schienenhalter – mit Schraube: Montage mit Möglichkeit zum Höhenausgleich und Klemmen der C-Schiene.
- Schienenhalter – mit Spannarm: Klemmbefestigung an Trägern/Flanschen (systemabhängig).
