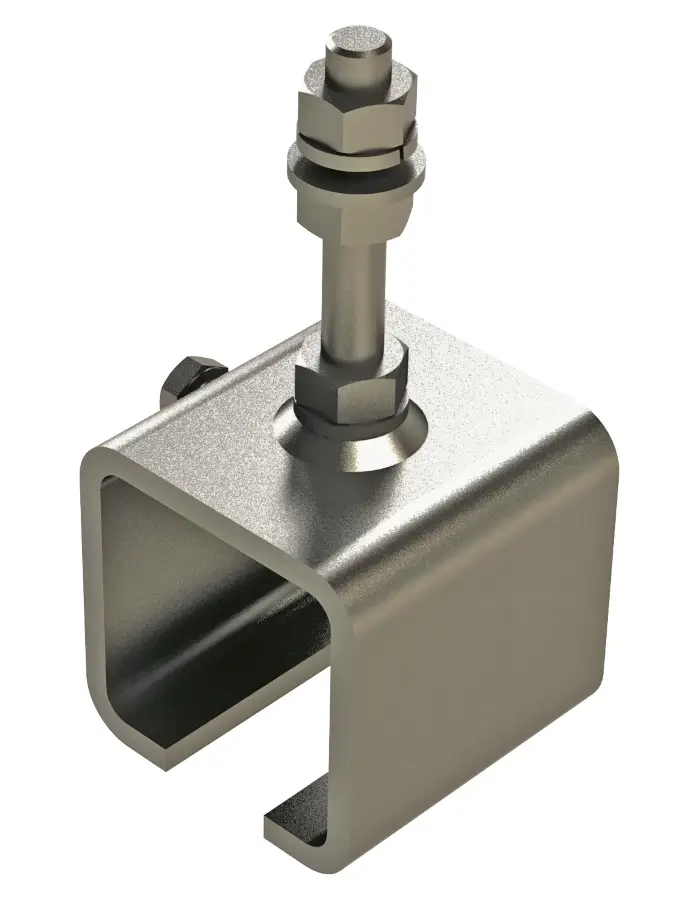

Wampfler Schienenhalter - mit Schraube
Der Schienenhalter – mit Schraube von Conductix-Wampfler dient zur Befestigung von C-Schienen im Handhängebahn-Programm 1400 an Decken-, Wand- oder Tragkonstruktionen. Die integrierte Schraube ermöglicht das Klemmen und Kontern der C-Schiene für eine sichere Fixierung.
- System 1400: passend für C-Schienen der Handhängebahn
- Klemmschraube: Klemmen und Kontern der C-Schiene
- Montage: für Decke, Wand und Tragkonstruktionen
- Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Tragfähigkeit: bis 820 kg je nach Ausführung
- Lichtraumprofil: systemgerechte Befestigung ohne unnötige Einschränkung der Laufbahn
Der Schienenhalter – mit Schraube von Conductix-Wampfler dient zur Befestigung von C-Schienen im Handhängebahn-Programm 1400 an Decken-, Wand- oder Tragkonstruktionen. Die integrierte Schraube ermöglicht das Klemmen und Kontern der C-Schiene für eine sichere Fixierung.
- System 1400: passend für C-Schienen der Handhängebahn
- Klemmschraube: Klemmen und Kontern der C-Schiene
- Montage: für Decke, Wand und Tragkonstruktionen
- Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Tragfähigkeit: bis 820 kg je nach Ausführung
- Lichtraumprofil: systemgerechte Befestigung ohne unnötige Einschränkung der Laufbahn
Informationen: Schienenhalter - mit Schraube
Der Schienenhalter – mit Schraube von Conductix-Wampfler ist eine Halterausführung für C-Schienen im Handhängebahn-Programm 1400 und dient der Befestigung der Schiene an Decken-, Wand- oder Tragkonstruktionen. Die integrierte Schraube ermöglicht das Klemmen und Kontern der C-Schiene und unterstützt dadurch eine sichere Fixierung im Systemaufbau.
Je nach Schienentyp stehen passende Ausführungen zur Verfügung; der Schienenhalter ist in der Systemfamilie so ausgelegt, dass die C-Schiene montiert werden kann, ohne das Lichtraumprofil der Fahrwerke unnötig einzuschränken.
A) Einsatzbereiche
Der Schienenhalter mit Schraube wird im Anlagenaufbau von Handhängebahnen eingesetzt, wenn C-Schienen an Bauwerke oder Unterkonstruktionen angebunden und dabei montage- bzw. justagefreundlich geklemmt werden sollen.
- Intralogistik: Aufbau von Transportstrecken für Stückgut in Hallen und Lagerbereichen
- Montage & Fertigung: Schienenführung über Arbeitsplätzen und entlang von Linien
- Stahl- & Anlagenbau: Montage an Trägern, Konsolen, Rahmen- und Deckenunterkonstruktionen
- Wartung/Retrofit: Nachrüstungen, Erweiterungen und Umbauten bestehender Schienenstrecken
B) Unterschiede der Varianten
Varianten sind passend zu den jeweiligen Schienentypen (z. B. 40 x 40, 50 x 50, 63 x 63, 80 x 80) verfügbar; die Auswahl erfolgt systemkonform nach Profilgröße und den technischen Eckdaten der Ausführung.
Keine weiteren Variantenangaben gefunden (z. B. abweichende Oberflächen oder alternative Werkstoffe sind für diese Halterausführung in den vorliegenden Angaben nicht eindeutig belegt).
Typenübersicht
| Artikel-Nr. | Schienentyp | Tragfähigkeit | Länge |
|---|---|---|---|

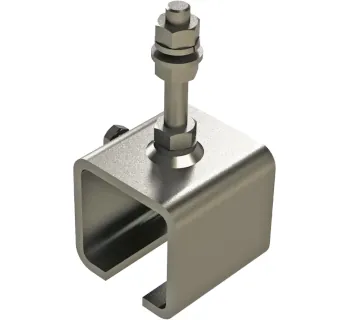

| 145531 | 40 x 40 | 250 kg | 70 mm |
| 146531 | 50 x 50 | 400 kg | 100 mm |
| 147531 | 63 x 63 | 630 kg | 130 mm |
| 148531 | 80 x 80 | 820 kg | 150 mm |
C) Sicherheitsaspekte & Normen
Schienenhalter sind Systemkomponenten zur Befestigung von C-Schienen; ein direktes Befestigen der Schiene durch Bohren und Anschrauben sollte vermieden werden, da die Einschränkung des Lichtraumprofils die Lauffähigkeit der Wagen beeinträchtigen kann. Der Halter ist daher systemgerecht so einzusetzen, dass die C-Schiene sicher gehalten wird, ohne den Laufbereich unzulässig zu beeinflussen.
Eine konkrete, produktspezifische Norm wird für diese Halterausführung in den vorliegenden Typ-/Katalogangaben nicht genannt; maßgeblich sind die Systemvorgaben des Programms 1400 und die Einhaltung der zulässigen Tragfähigkeiten.
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| Marke | Conductix-Wampfler |
| System | Handhängebahnen 1400 |
| Funktion | Befestigung von C-Schienen an Decken-/Wand-/Tragkonstruktionen |
| Fixierung | Schraube zum Klemmen und Kontern der C-Schiene |
Passende Artikel/Zubehör
Für einen vollständigen Systemaufbau im Handhängebahn-Programm 1400 sind folgende Komponenten praxisrelevant.
- C-Schienen: Basisprofile für die Schienenstrecke
- Schienenverbinder: zum sicheren Verbinden und Verlängern von Schienenabschnitten
- Schienenhalter – mit Querhaupt: alternative Befestigung an Konstruktionen/Trägern
- Schienenhalter – zweiteilig: Halterausführung für systemabhängige Montageanforderungen
- Spannarm für Hängebahn 1400: Abhängung/Justage in Trägeranbindungen
