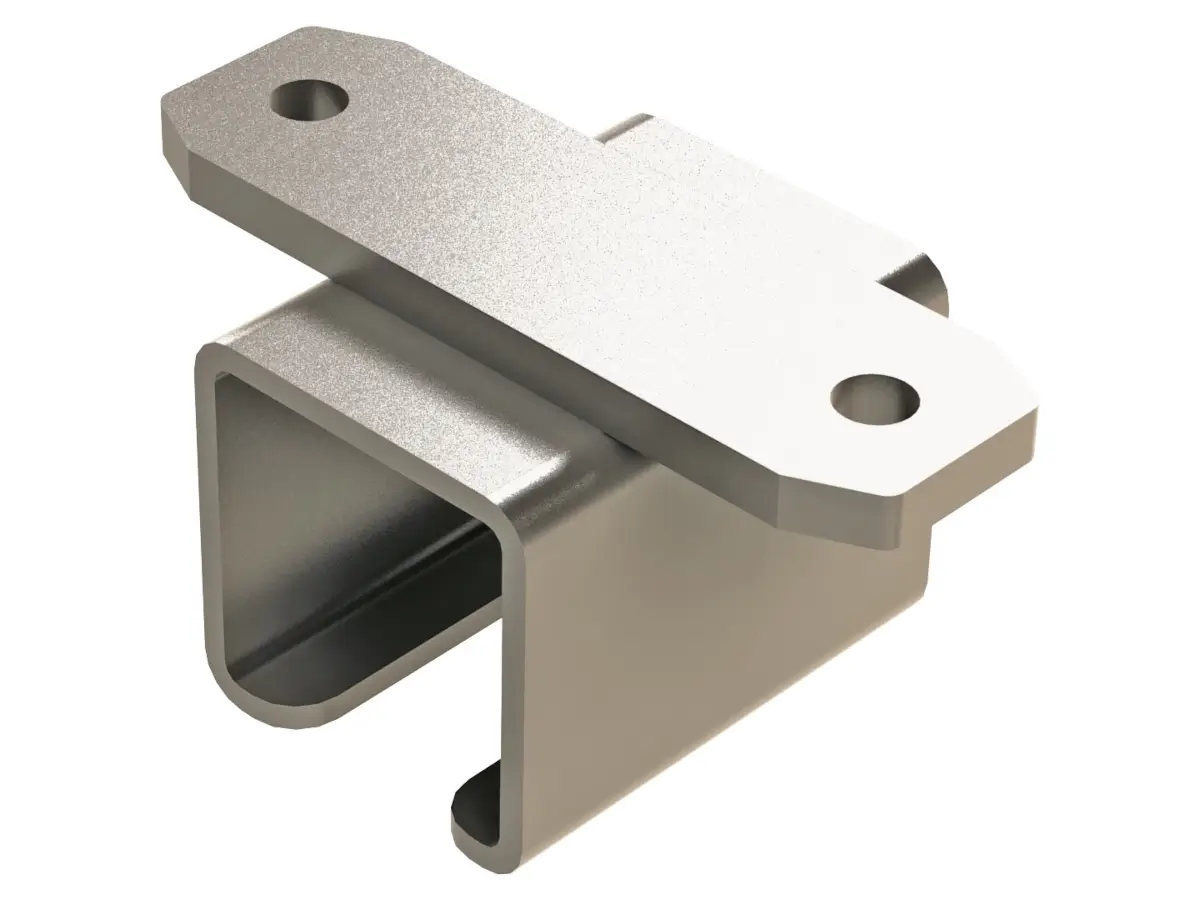

Wampfler Schienenhalter - mit Querhaupt
Der Schienenhalter mit Querhaupt von Conductix-Wampfler dient zur sicheren Befestigung von C-Schienen im Handhängebahn-Programm 1400 an Konstruktionen, Decken oder Trägern. Das vorgebohrte Querhaupt wird mit zwei Schrauben montiert und ist ausschließlich galvanisch verzinkt.
- System 1400: passend für C-Schienen der Handhängebahn
- Querhaupt vorgebohrt: klare Befestigungspunkte für schnelle Montage
- 2-Schrauben-Befestigung: einfache Anbindung an Decke/Träger/Konstruktion
- Galvanisch verzinkt: Korrosionsschutz (Innenbereich)
- Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Querhaupt-Ausführung: Flacheisen (40/50) bzw. U-Profil (63/80)
- Tragfähigkeit: bis 820 kg je nach Ausführung
Der Schienenhalter mit Querhaupt von Conductix-Wampfler dient zur sicheren Befestigung von C-Schienen im Handhängebahn-Programm 1400 an Konstruktionen, Decken oder Trägern. Das vorgebohrte Querhaupt wird mit zwei Schrauben montiert und ist ausschließlich galvanisch verzinkt.
- System 1400: passend für C-Schienen der Handhängebahn
- Querhaupt vorgebohrt: klare Befestigungspunkte für schnelle Montage
- 2-Schrauben-Befestigung: einfache Anbindung an Decke/Träger/Konstruktion
- Galvanisch verzinkt: Korrosionsschutz (Innenbereich)
- Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Querhaupt-Ausführung: Flacheisen (40/50) bzw. U-Profil (63/80)
- Tragfähigkeit: bis 820 kg je nach Ausführung
Informationen: Schienenhalter - mit Querhaupt
Der Schienenhalter mit Querhaupt von Conductix-Wampfler ist ein Montagebauteil für das Handhängebahn-Programm 1400 und dient zur sicheren Befestigung von C-Schienen an Konstruktionen, Decken oder Trägern. Das seitlich hervorstehende Querhaupt ist vorgebohrt und wird mittels zweier Schrauben an der Unterkonstruktion fixiert.
Der Schienenhalter ist ausschließlich galvanisch verzinkt erhältlich. Je nach Schienenprofil ist das Querhaupt konstruktiv ausgeführt: Bei 40 x 40 und 50 x 50 als Flacheisen, bei 63 x 63 und 80 x 80 als U-Profil zur stabilen Tragkraftauslegung.
Einsatzbereiche
Der Schienenhalter mit Querhaupt wird eingesetzt, wenn C-Schienen im System 1400 praxisgerecht an Bauwerke angebunden werden sollen, z. B. zur Streckenführung über Arbeitsbereichen oder entlang von Materialflusslinien.
- Intralogistik: manuelle Hängebahnstrecken für innerbetrieblichen Transport
- Montage & Fertigung: Schienenaufbau über Arbeitsplätzen und Stationen
- Stahlbau: Befestigung an Trägern und Unterkonstruktionen
- Deckenmontage: Montage an Decken- und Hallenkonstruktionen
Unterschiede der Varianten
Es sind Varianten für unterschiedliche Schienentypen verfügbar; sie unterscheiden sich in Schienentyp, Tragfähigkeit, Länge und Artikel-Nr..
Typenübersicht
| Artikel-Nr. | Schienentyp | Tragfähigkeit | Länge |
|---|---|---|---|

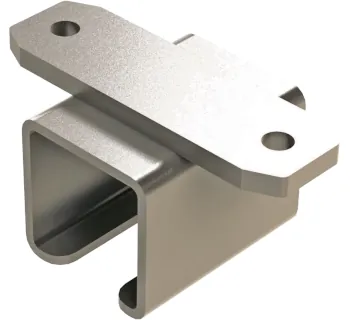

| 145511 | 40 x 40 | 250 kg | 50 mm |
| 146511 | 50 x 50 | 400 kg | 80 mm |
| 147511 | 63 x 63 | 630 kg | 100 mm |
| 148511 | 80 x 80 | 820 kg | 120 mm |
Sicherheitsaspekte & Normen
Der Schienenhalter ist Teil des Handhängebahn-Programms 1400; die bestimmungsgemäße Verwendung des Systems umfasst den Transport von Stückgut, den Handverschiebebetrieb (oder Antrieb mit dafür vorgesehenen Förderern von Conductix-Wampfler) sowie die Verwendung im Innenbereich. Als nicht bestimmungsgemäß werden u. a. das Überschreiten zulässiger Traglasten, der Aufenthalt unter Last, der Transport von Personen sowie die Verwendung im Freien benannt.
- Tragfähigkeit einhalten: System- und Komponentenwerte nicht überschreiten
- Keine Zusatzkräfte: keine Geräte montieren, die zusätzliche Kräfte in die Bahn einleiten
- Lebensgefahr: niemals unter schwebende Lasten treten; Lasten nur unter Aufsicht bewegen
- Indoor-Einsatz: Verwendung im Innenbereich vorgesehen
Eine spezifische Produktnorm wird für den Schienenhalter auf der Typenseite/Katalogseite nicht genannt; maßgeblich sind die Systemvorgaben und die korrekte Auslegung innerhalb des Programms 1400.
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| Marke | Conductix-Wampfler |
| System | Handhängebahnen 1400 |
| Funktion | Befestigung von C-Schienen an Decken, Konstruktionen oder Trägern |
| Querhaupt | seitlich, vorgebohrt |
| Befestigung | 2 Schrauben an der Unterkonstruktion |
| Oberfläche | galvanisch verzinkt (ausschließlich) |
| Querhaupt-Ausführung | Flacheisen (40 x 40, 50 x 50) / U-Profil (63 x 63, 80 x 80) |
Passende Artikel/Zubehör
Für einen vollständigen Aufbau im System 1400 sind passende C-Schienen sowie geeignete Schienenverbinder und alternative Schienenhalter-Ausführungen praxisrelevant, abhängig von der Montageart (Decke/Träger/Konstruktion).
- C-Schienen: Basisprofil für die Schienenstrecke
- Schienenverbinder – mit Querhaupt: Verbindung und Montageanbindung im Systemaufbau
- Schienenhalter – mit Schraube: alternative Befestigung/Justagemöglichkeit (systemabhängig)
- Schienenhalter – mit Spannarm: Klemmbefestigung an Trägerflanschen (systemabhängig)
- Spannarm für Hängebahn 1400: Montageoption für Trägeranbindungen (systemabhängig)
