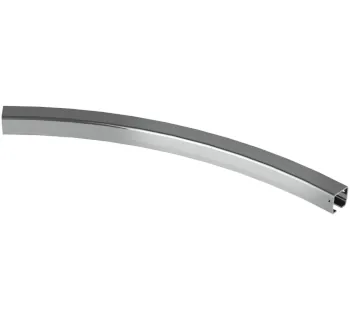

Wampfler Bogen 45°

Der Bogen 45° ermöglicht eine definierte Richtungsänderung der C-Schiene im Handhängebahn-System 1400 und ist in mehreren Radien sowie für verschiedene Schienentypen verfügbar. Für eine sichere und leichtgängige Kurvenfahrt ist die Abstimmung von Kurvenradius und Achsabstand der Fahrwerke entscheidend.

Produktbeschreibung

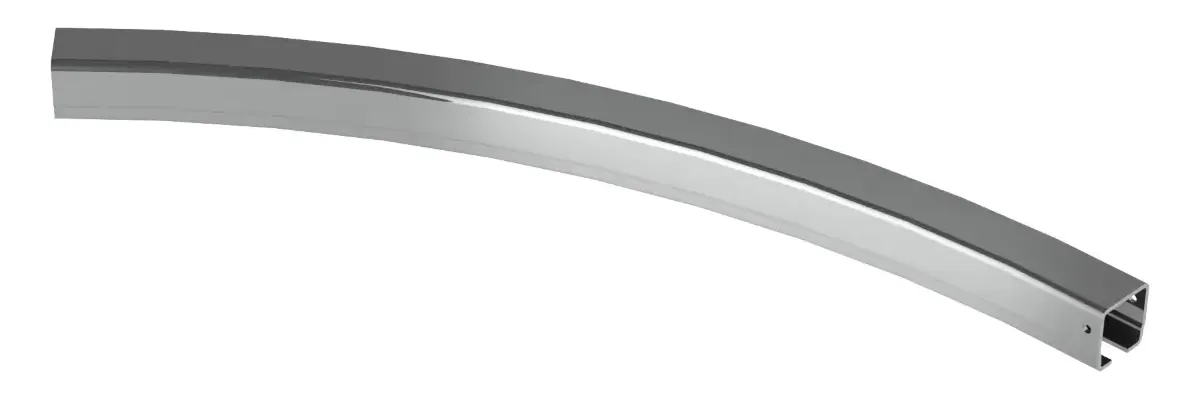

Der Conductix-Wampfler Bogen 45° ist ein Systemelement der Handhängebahn 1400 und dient dazu, C-Schienen in Anlagenverläufen um 45° umzulenken. Je nach gewünschter Anlagengeometrie stehen unterschiedliche Kurvenradien zur Verfügung; größere Radien verbessern die Kurvengängigkeit der Fahrwerke und reduzieren das Risiko von Verkanten, insbesondere bei Transporthängern mit größerem Achsabstand.

Für Radien unterhalb 1000 mm sind die Bögen als Links-Ausführung (L) oder Rechts-Ausführung (R) ausgeführt (Geradstück links bzw. rechts). Ab R = 1000 mm werden die Bögen als Bogen ohne Geradstück ausgeführt. Die Angabe des Radius bezieht sich auf die Mitte der C-Schienenbreite.

Einsatzbereiche

• Intralogistik und innerbetrieblicher Transport von Stückgut in Fertigung und Montage
• Oberflächentechnik (z. B. Beschichtungs-/Bearbeitungsbereiche) mit definierten Bahnverläufen
• Industrieanlagen mit Richtungswechseln in Handverschiebe-Strecken
• Werkstatt- und Produktionsumgebungen, in denen C-Schienen um Ecken geführt werden müssen

Unterschiede der Varianten

• Schienentyp: Ausführungen passend für 40 x 40, 50 x 50, 63 x 63 und 80 x 80
• Radius: Auswahl mehrerer Radien zur Anpassung an Fahrwerksgeometrie und Platzverhältnisse
• Ausführung L/R: Bei Radien 400, 600, 800 als Links (L) oder Rechts (R)
• Ohne Geradstück: Ab R = 1000 (z. B. 1000, 1200, 1600)

Sicherheitsaspekte

• Bestimmungsgemäße Verwendung: Komponenten des Handhängebahn-Systems sind für den Transport von Stückgut ausgelegt, im Innenbereich und für Handverschiebebetrieb bzw. dafür vorgesehene Förderer.

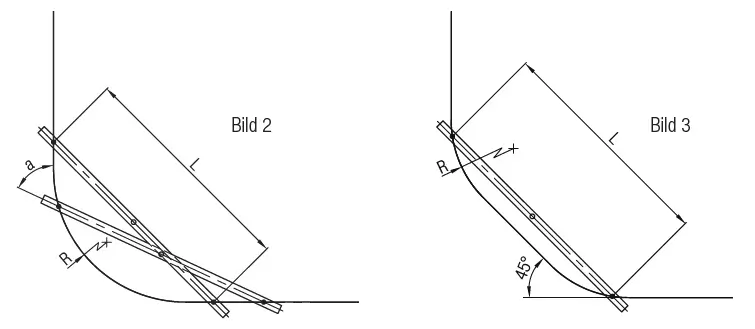

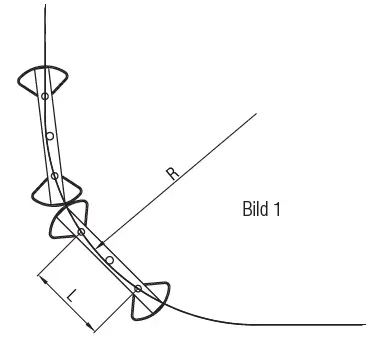

• Kurvenfahrt: Für eine optimale Kurvenfahrt darf der Achsabstand der Fahrwerke nicht größer sein als der Kurvenradius; zu große Achsabstände können das Verkanten begünstigen.
• Betriebssicherheit: Lasten nur unter Aufsicht bewegen und nicht unter schwebende Lasten treten; das gilt insbesondere an Richtungswechseln, an denen Fahrwerke bei ungünstiger Geometrie blockieren können.
• Zulässiges Zubehör: Nur freigegebenes und vom Hersteller autorisiertes Zubehör verwenden, um unzulässige Zusatzkräfte in die Anlage zu vermeiden.

Werkstoff & Oberfläche

• Werkstoff: Stahl
• Ausführung: galvanisch verzinkt

Projektierungshinweise

Für die Auslegung der Anlagengeometrie können folgende Projektierungsmaße verwendet werden: x = R · 0.707 und y = R · 0.293.

Typenübersicht / Bestellnummern

Ausführung	Radius (mm)	Schienentyp	Bestellnummer
R (Geradstück rechts)	400	40 x 40	145415-00400R
R (Geradstück rechts)	400	50 x 50	146415-00400R
R (Geradstück rechts)	400	63 x 63	147415-00400R
R (Geradstück rechts)	400	80 x 80	148415-00400R
R (Geradstück rechts)	600	40 x 40	145415-00600R
R (Geradstück rechts)	600	50 x 50	146415-00600R
R (Geradstück rechts)	600	63 x 63	147415-00600R
R (Geradstück rechts)	600	80 x 80	148415-00600R
R (Geradstück rechts)	800	40 x 40	145415-00800R
R (Geradstück rechts)	800	50 x 50	146415-00800R
R (Geradstück rechts)	800	63 x 63	147415-00800R
R (Geradstück rechts)	800	80 x 80	148415-00800R
L (Geradstück links)	400	40 x 40	145415-00400L
L (Geradstück links)	400	50 x 50	146415-00400L
L (Geradstück links)	400	63 x 63	147415-00400L
L (Geradstück links)	400	80 x 80	148415-00400L
L (Geradstück links)	600	40 x 40	145415-00600L
L (Geradstück links)	600	50 x 50	146415-00600L
L (Geradstück links)	600	63 x 63	147415-00600L
L (Geradstück links)	600	80 x 80	148415-00600L
L (Geradstück links)	800	40 x 40	145415-00800L
L (Geradstück links)	800	50 x 50	146415-00800L
L (Geradstück links)	800	63 x 63	147415-00800L
L (Geradstück links)	800	80 x 80	148415-00800L
ohne Geradstück	1000	40 x 40	145415-01000
ohne Geradstück	1000	50 x 50	146415-01000
ohne Geradstück	1000	63 x 63	147415-01000
ohne Geradstück	1000	80 x 80	148415-01000
ohne Geradstück	1200	40 x 40	145415-01200
ohne Geradstück	1200	50 x 50	146415-01200
ohne Geradstück	1200	63 x 63	147415-01200
ohne Geradstück	1200	80 x 80	148415-01200
ohne Geradstück	1600	40 x 40	145415-01600
ohne Geradstück	1600	50 x 50	146415-01600
ohne Geradstück	1600	63 x 63	147415-01600
ohne Geradstück	1600	80 x 80	148415-01600

Passende Artikel/Zubehör

• C-Schienen passend zum Programm 1400 (für durchgängige Streckenführung)
• Bogen 90° (weitere Richtungsänderung im System)
• Schienenverbinder (zum Verbinden von C-Schienenabschnitten)
• Schienenhalter (zur Befestigung am Bauwerk bzw. an Abhängungen)
• Transporthänger (zwei-rollig / vier-rollig, abhängig von Tragfähigkeit und Anwendung)
• Weichen und Drehweichen (für Verzweigungen und Richtungswahl)
• Verriegelungen/Sperren (zum Positionieren, Halten oder Blockieren von Transportgut)
