Bogen 90°

Wampfler Bogen 90°

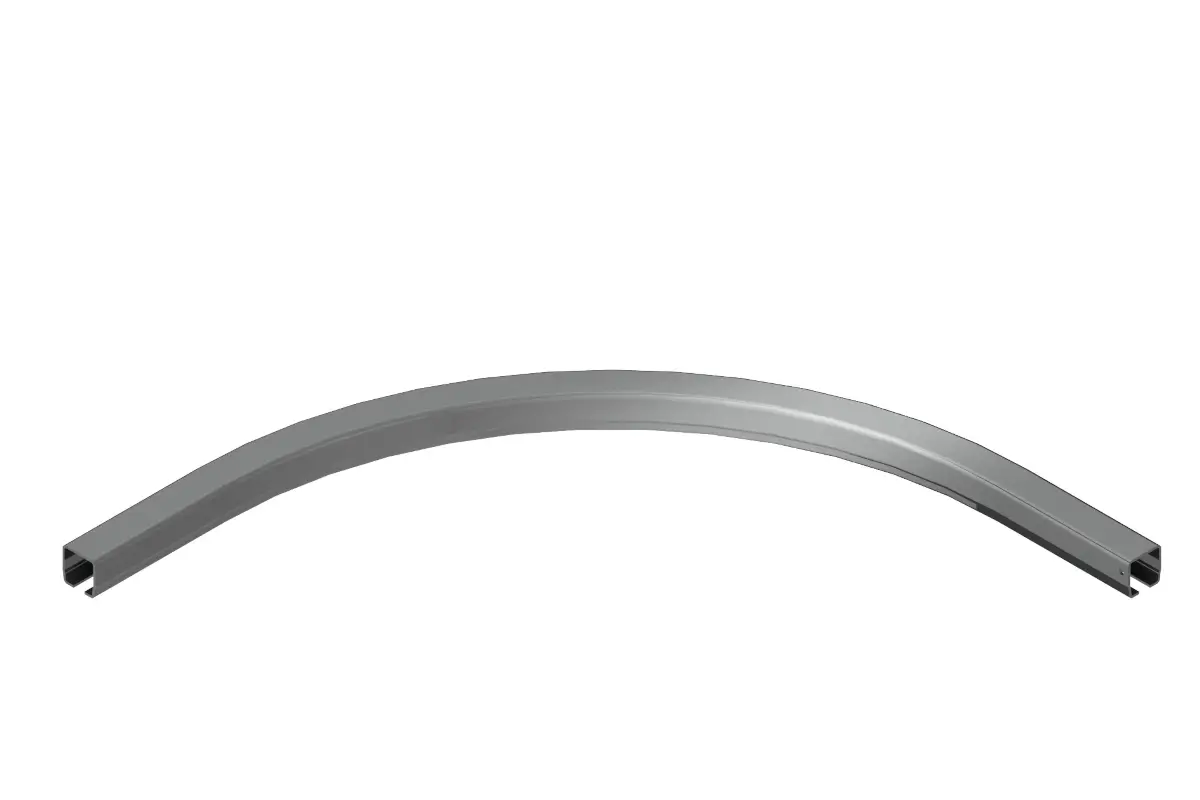

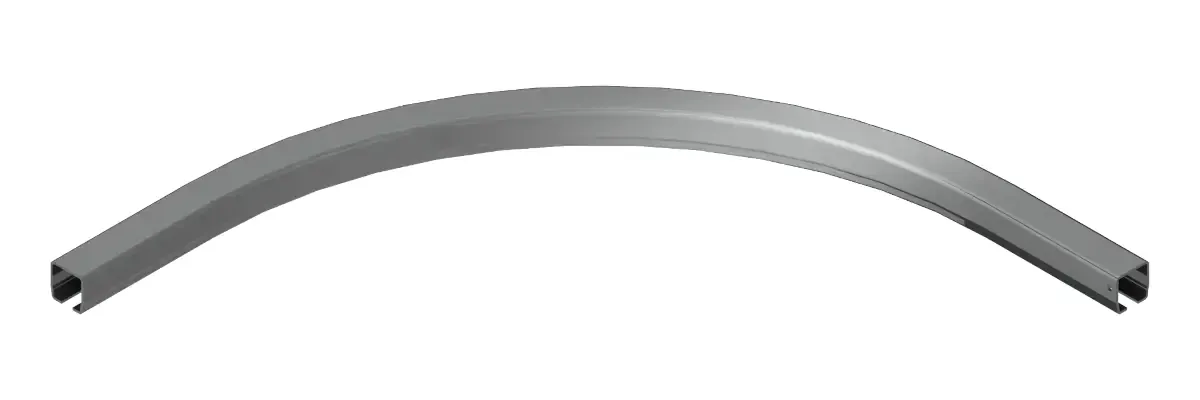

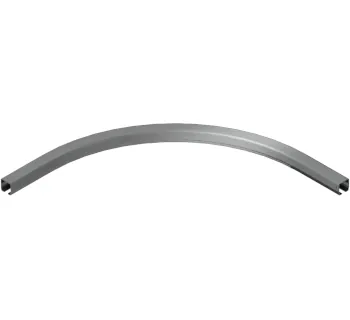

Der Bogen 90° von Conductix-Wampfler ist ein Kurvenelement für das Handhängebahn-System 1400, mit dem C-Schienen platzsparend um 90° geführt werden. Er ist für verschiedene Schienentypen und Radien erhältlich und unterstützt bei passender Auslegung eine störungsarme Kurvenfahrt.

90°-Kurve: Richtungswechsel im Schienenverlauf ohne Umbauten am Gebäude
System 1400: passend für C-Schienen der Handhängebahn
Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
Mehrere Radien: Auswahl nach Platzbedarf und Fahrwerksgeometrie
R/L-Ausführungen: rechte/linke Variante bei kleineren Radien verfügbar
Zusatznutzen: bei Radien < 1.00 m mit geradem Einlaufstück (200 mm)

29 Artikel → Bogen 90°

Bogen 90°

Schienentyp
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Bogen 90°

Schienentyp
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Bogen 90°

Schienentyp
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Bogen 90°

Schienentyp
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

90°-Kurve: Richtungswechsel im Schienenverlauf ohne Umbauten am Gebäude
System 1400: passend für C-Schienen der Handhängebahn
Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
Mehrere Radien: Auswahl nach Platzbedarf und Fahrwerksgeometrie
R/L-Ausführungen: rechte/linke Variante bei kleineren Radien verfügbar
Zusatznutzen: bei Radien < 1.00 m mit geradem Einlaufstück (200 mm)

Informationen: Bogen 90°

Der Bogen 90° von Conductix-Wampfler ist ein Kurvenelement für das Handhängebahn-System 1400, mit dem C-Schienen um eine 90°-Ecke geführt werden, um Materialflüsse, Transportstrecken und Übergabepunkte platzsparend zu realisieren. Er ist für unterschiedliche Schienentypen und Radien ausgelegt und unterstützt eine ruhige, kontrollierte Kurvenfahrt der eingesetzten Fahrwerke/Transporthänger.

Bei Radien unter 1.00 m enden die Bögen beidseitig in einem geraden Schienenstück (laut Typenseite: 200 mm), wodurch sich der Einlauf in die Kurve konstruktiv verbessert. Für eine störungsfreie Kurvenfahrt ist die Auslegung von Kurvenradius und Transporthänger-Geometrie entscheidend, damit Fahrwerke nicht verkanten oder blockieren.

A) Einsatzbereiche

Der Bogen 90° wird überall dort eingesetzt, wo C-Schienen-Verläufe im innerbetrieblichen Transport um Ecken geführt werden müssen.

Produktion & Montage: Materialzuführung zu Arbeitsplätzen, Linien- und Inselversorgung.
Lager & Intralogistik: manuelle Transportstrecken in Engstellen, Übergänge zwischen Gängen.
Werkstatt & Instandhaltung: flexible Hängeförderstrecken für Komponenten/Teile.
Industriehallen: Anpassung an Stützenraster, Gebäudeecken und vorhandene Infrastruktur.

B) Unterschiede der Varianten

Varianten ergeben sich über den Schienentyp (40 x 40, 50 x 50, 63 x 63, 80 x 80) sowie den Radius. Zusätzlich sind Ausführungen für kleinere Radien mit Kennzeichnung R bzw. L (rechte/linke Ausführung) aufgeführt.

Schienentyp: passend zum Profil des Programms 1400 (4 Profilgrößen).
Radius: Auswahl abhängig von Platz, Fahrwerksabstand und gewünschter Kurvengängigkeit.
Rechts/Links (R/L): bei kleineren Radien als gesonderte Ausführung geführt (Bestellnummern mit Suffix).
Weitere Radien: zusätzliche Bogenradien sind auf Anfrage erhältlich (Hinweis im Katalog).

C) Sicherheitsaspekte & Normen

Für den sicheren Betrieb in 90°-Kurven ist die Kombination aus Kurvenradius und Transporthänger-/Fahrwerksabstand maßgeblich, um Verkanten und Blockieren zu vermeiden. Eine spezifische Produktnorm wurde in den vorliegenden Typ-/Katalogangaben nicht eindeutig benannt.

Kurvenauslegung: Der Achsabstand der Fahrwerke L soll nicht größer sein als der Kurvenradius R, um eine stabile Kurvenfahrt zu unterstützen.
Verschiebewinkel begrenzen: Die Verschieberichtung eines Fahrwerkes sollte nicht mehr als 45° von der Traverse abweichen (Hinweis aus dem Programm-1400-Katalog), um Blockieren zu vermeiden.
Abhilfe bei kritischer Geometrie: Größeren Bogen wählen oder die Kurve über eine Diagonalfahrt entschärfen (Kataloghinweis).
Minimalradien beachten: Angaben der verwendeten Transporthänger/Fahrwerke zu minimalen Radien sind zu berücksichtigen (Kataloghinweis).


Technische Angaben

Werkstoff: Stahl
Ausführung: galvanisch verzinkt

Hinweise zu Greifbereich und Gewicht sind für dieses Bauteil in den vorliegenden Angaben nicht eindeutig aufgeführt und werden daher nicht angegeben.

Typenübersicht / Bestellnummern (Programm 1400)

Bogen 90°

Radius	40 x 40	50 x 50	63 x 63	80 x 80
400 mm	145405-00400	146405-00400	-	-
600 mm	145405-00600	146405-00600	147405-00600	148405-00600
800 mm	145405-00800	146405-00800	147405-00800	148405-00800
1000 mm	145405-01000	146405-01000	147405-01000	148405-01000
1200 mm	145405-01200	146405-01200	147405-01200	148405-01200
1600 mm	145405-01600	146405-01600	147405-01600	148405-01600

Bogen 90° (rechte/linke Ausführung, R/L)

Ausführung	Radius	40 x 40	50 x 50	63 x 63	80 x 80
R	400 mm	145415-00400R	146415-00400R	147415-00400R	148415-00400R
R	600 mm	145415-00600R	146415-00600R	147415-00600R	148415-00600R
R	800 mm	145415-00800R	146415-00800R	147415-00800R	148415-00800R
L	400 mm	145415-00400L	146415-00400L	147415-00400L	148415-00400L
L	600 mm	145415-00600L	146415-00600L	147415-00600L	148415-00600L
L	800 mm	145415-00800L	146415-00800L	147415-00800L	148415-00800L
-	1000 mm	145415-01000	146415-01000	147415-01000	148415-01000
-	1200 mm	145415-01200	146415-01200	147415-01200	148415-01200
-	1600 mm	145415-01600	146415-01600	147415-01600	148415-01600

Hinweis: Weitere Bogenradien sind auf Anfrage erhältlich (z. B. 1400 mm und 2000 mm laut Kataloghinweis).

Passende Artikel/Zubehör

C-Schienen (Programm 1400): Basisprofile für den Anlagenaufbau.
Schienenhalter und Abhängungen: zur fachgerechten Montage an Decke/Tragkonstruktion.
Schienenverbinder: für präzise Übergänge und sichere Verbindung von Schienenstößen.
Transporthänger (zwei- oder vierrollig): Fahrwerke/Lastaufnahmen passend zur Anwendung.
Weichen/Drehweichen: für flexible Streckenführung und Richtungswechsel.
