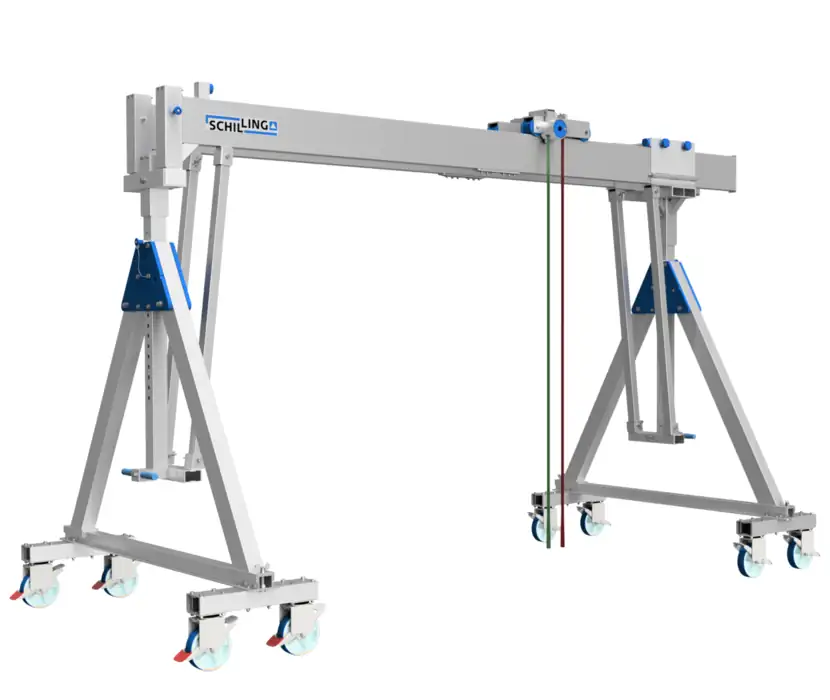

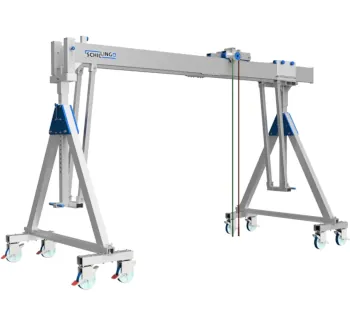

Schilling Alu-Portalkran-Doppelträger fahrbar

Der Alu-Portalkran-Doppelträger fahrbar von Schilling ist ein mobiles Portalsystem, das sich auch unter Last verfahren lässt und durch seine Doppelträger-Konstruktion einen optimierten Hub ermöglicht: Der Aufhängepunkt liegt zwischen den Trägern, wodurch die verfügbare Hubhöhe bestmöglich ausgenutzt werden kann.

Für wechselnde Einsatzorte ist das System auf schnelle Montage, Transport und flexible Anpassung ausgelegt: höhenverstellbar, bei Bedarf in der Fahrspur verjüngbar sowie mit unterschiedlichen Trägerlängen betreibbar; ein Horizontalversteller erlaubt das stufenlose Anpassen der nutzbaren Länge zwischen den Seitengestellen.

Einsatzbereiche

Typische Anwendungen sind der sichere Materialumschlag in Werkstätten, Montagehallen, Produktion und Instandhaltung, wenn ein fester Kran nicht verfügbar ist oder der Arbeitsort häufig wechselt.

Praxisnah geeignet für mobile Einsätze wie Baustellen, Arbeiten in Kläranlagen oder im Hafen-/Werftumfeld, wenn robuste Mobilität und kontrolliertes Verfahren gefordert sind.

Unterschiede der Varianten

• Tragfähigkeit: Varianten bis 3000 kg verfügbar (je nach Ausführung).
• Baugröße: klein, mittel, hoch (unterschiedliche Arbeitshöhen/Hubbereiche je nach Baugröße).
• Trägerlängen: mehrere Trägerlängen je nach Typ verfügbar (in der Typbezeichnung ausgewiesen).
• Fahrwerk: In kleiner Ausführung mit 4 Schwerlastrollen; ab 1500 kg Tragkraft ist das Fahrwerk mit 8 Rollen bestückt.
• Teilbarkeit: Träger als teilbar/steckbar für kleinere Packmaße und vereinfachten Transport.

Sicherheitsaspekte & Normen

Für das sichere Arbeiten sind die integrierten Rad- und Drehkranzbremsen der lenkbaren Rollen sowie Richtungs-/Feststellfunktionen entscheidend: Bewegungen werden kontrollierbar und der Kran kann im Ruhezustand gegen Wegrollen/Schwenken gesichert werden.

Bei der Personensicherung ist die Normzuordnung strikt zu trennen: Die Angabe DIN EN 795 betrifft Anschlageinrichtungen für persönliche Schutzausrüstung gegen Absturz. Laut Herstellerangabe können SCHILLING Alu-Portalkrane in Kombination mit der Laufkatze die Anforderungen dieser Norm als Anschlageinrichtung erfüllen; die konkrete Nutzung (PSAgA-System, Rettungskonzept, Unterweisung) ist im Einsatzfall entsprechend zu planen.

Für den Einsatz als Hebesystem gelten zudem die allgemeinen Anforderungen an sicheren Lasttransport (z. B. geeignete Anschlagmittel, Tragfähigkeitsreserven, regelmäßige Prüfung/Unterweisung). Die Tragfähigkeit und zulässige Konfiguration sind stets typbezogen einzuhalten.

Technische Daten

Serienmerkmale: Doppelträger mit obenliegender feststellbarer Laufkatze, fahrbar unter Last, höhenverstellbar, mit Schwerlastfahrwerk und Horizontalversteller zur stufenlosen Anpassung der nutzbaren Länge.

Typenübersicht

Artikel-Nr.	Tragfähigkeit	Baugröße	Gesamthöhe	Lichte Trägerlänge	Ausstattung
14401040-10	1000 kg	klein	2155 - 2505 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401050-10	1000 kg	klein	2235 - 2585 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401060-10	1000 kg	klein	2235 - 2585 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401070-10	1000 kg	klein	2235 - 2585 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401080-10	1000 kg	klein	2235 - 2585 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501040-10	1000 kg	mittel	2633 - 3383 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501050-10	1000 kg	mittel	2713 - 3463 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501060-10	1000 kg	mittel	2713 - 3463 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501070-10	1000 kg	mittel	2713 - 3463 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501080-10	1000 kg	mittel	2713 - 3463 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601040-10	1000 kg	hoch	3024 - 4174 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601050-10	1000 kg	hoch	3104 - 4254 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601060-10	1000 kg	hoch	3104 - 4254 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601070-10	1000 kg	hoch	3104 - 4254 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601080-10	1000 kg	hoch	3104 - 4254 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 4 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401540-10	1500 kg	klein	2155 - 2505 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401550-10	1500 kg	klein	2235 - 2585 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401560-10	1500 kg	klein	2235 - 2585 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401570-10	1500 kg	klein	2235 - 2585 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14401580-10	1500 kg	klein	2235 - 2585 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501540-10	1500 kg	mittel	2633 - 3383 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501550-10	1500 kg	mittel	2713 - 3463 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501560-10	1500 kg	mittel	2713 - 3463 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501570-10	1500 kg	mittel	2713 - 3463 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14501580-10	1500 kg	mittel	2713 - 3463 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601540-10	1500 kg	hoch	3024 - 4174 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601550-10	1500 kg	hoch	3104 - 4254 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601560-10	1500 kg	hoch	3104 - 4254 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601570-10	1500 kg	hoch	3104 - 4254 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14601580-10	1500 kg	hoch	3104 - 4254 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14402040-10	2000 kg	klein	2235 - 2585 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14402050-10	2000 kg	klein	2235 - 2585 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14402060-10	2000 kg	klein	2235 - 2585 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14402070-10	2000 kg	klein	2235 - 2585 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14402080-10	2000 kg	klein	2235 - 2585 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14502040-10	2000 kg	mittel	2713 - 3463 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14502050-10	2000 kg	mittel	2713 - 3463 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14502060-10	2000 kg	mittel	2713 - 3463 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14502070-10	2000 kg	mittel	2713 - 3463 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14502080-10	2000 kg	mittel	2713 - 3463 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14602040-10	2000 kg	hoch	3104 - 4254 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14602050-10	2000 kg	hoch	3104 - 4254 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14602060-10	2000 kg	hoch	3104 - 4254 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14602070-10	2000 kg	hoch	3104 - 4254 mm	7000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14602080-10	2000 kg	hoch	3104 - 4254 mm	8000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14403040-10	3000 kg	klein	2235 - 2585 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14403050-10	3000 kg	klein	2235 - 2585 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14403060-10	3000 kg	klein	2235 - 2585 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14503040-10	3000 kg	mittel	2713 - 3463 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14503050-10	3000 kg	mittel	2713 - 3463 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14503060-10	3000 kg	mittel	2713 - 3463 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14603040-10	3000 kg	hoch	3104 - 4254 mm	4000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14603050-10	3000 kg	hoch	3104 - 4254 mm	5000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller
14603060-10	3000 kg	hoch	3104 - 4254 mm	6000 mm	Teilbare Alu-Doppelträger; klappbare Seitengestelle; feststellbare Laufkatze; Horizontalversteller; 8 PU-Schwerlastrollen mit Rad-/Drehkranzfeststeller

Lieferumfang

Im Lieferumfang sind folgende Artikel enthalten:

• 2 Stück Seitengestell, klappbar, mit höhenverstellbarer Trägerstütze (Raster) und Lenkrollen mit Schwerlast-Polyurethan-Laufbelag sowie Rad-/Drehkranzfeststeller
• Doppelträger-Satz (2 Träger), teil- bzw. steckbar, mit Anfahrschutz für die Laufkatze
• Feststellbare Laufkatze (obenliegend), stufenlos verschiebbar und an jeder Position arretierbar
• Integrierter Horizontalversteller zur stufenlosen Verschiebung der nutzbaren Länge zwischen den Seitengestellen

Passende Artikel/Zubehör

• Laufkatze für Doppelträger (für das Verfahren/Arretieren des Hebezeugs auf den Doppelträgern)
• Horizontalversteller (für stufenlose Anpassung der nutzbaren Länge)
• Doppelträger / Träger-Sätze (teilbar/steckbar für Transport und Lagerung)
• Seitengestell fahrbar (klappbar, für mobil einsetzbare Portale)
• Elektrokettenzüge oder Handhebezeuge passend zur Tragfähigkeit (als Hebezeug in die Laufkatze einhängbar)


Links

Schilling Alu-Portalkran-Doppelträger fahrbar (Typenseite)

TOMANRO Typenseite: Alu-Portalkran-Doppelträger fahrbar

Serienübersicht, Details und Varianten.

Beispielvariante 1.0 klein 4m teilbar (Produktseite)

TOMANRO Produktseite: 1.0 klein 4m teilbar

Konkrete technische Daten und Lieferumfang.

Maßskizze / PDF (Beispielvariante)

PDF: Maßskizze 14401040-10

Zeichnung mit Arbeitsbereichen und Masse.

Schilling Alu-Portalkran-Doppelträger (Typenseite, stationär/Serie)

TOMANRO Typenseite: Alu-Portalkran-Doppelträger

Doppelträger-Serie als Alternative.

Schilling Alu-Portalkran fahrbar unter Last (Typenseite, Einzelträger)

TOMANRO Typenseite: fahrbar unter Last

Mobile Einzelträger-Variante für andere Anforderungen.

Zubehör: Seitengestell fahrbar

TOMANRO: Seitengestell fahrbar

Klappbare Seitengestelle für mobile Portale.

Zubehör: Doppelträger

TOMANRO: Doppelträger

Träger-Satz für Doppelträger-Portale.

Zubehör: Laufkatze für Doppelträger

TOMANRO: Laufkatze für Doppelträger

Verfahren und Arretieren des Hebezeugs.

Zubehör: Horizontalversteller

TOMANRO: Horizontalversteller

Stufenlose Anpassung der nutzbaren Länge.

Passende Hebezeuge: Elektrokettenzüge

TOMANRO: Elektrokettenzüge

Hebezeuge zum Einhängen in die Laufkatze.

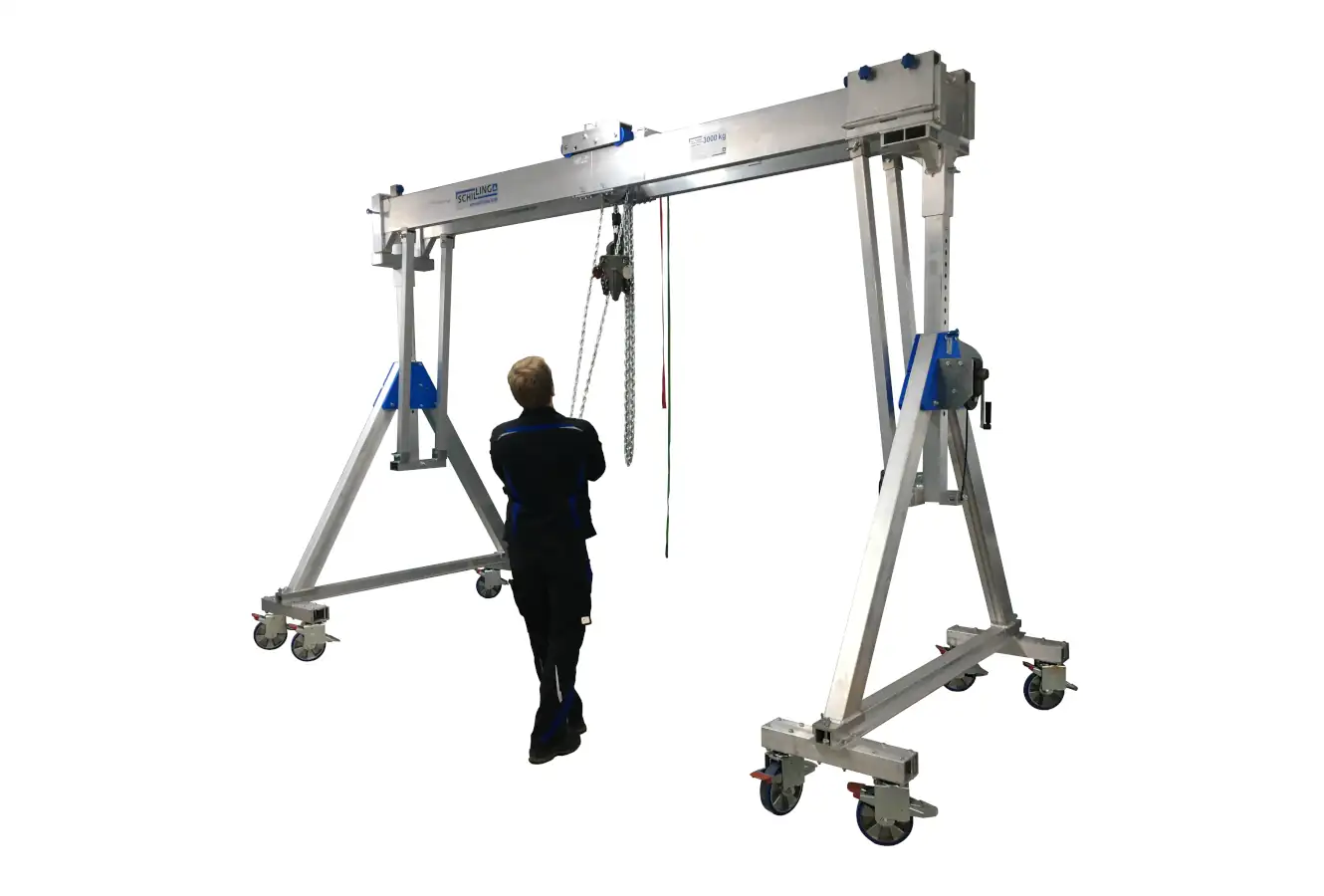

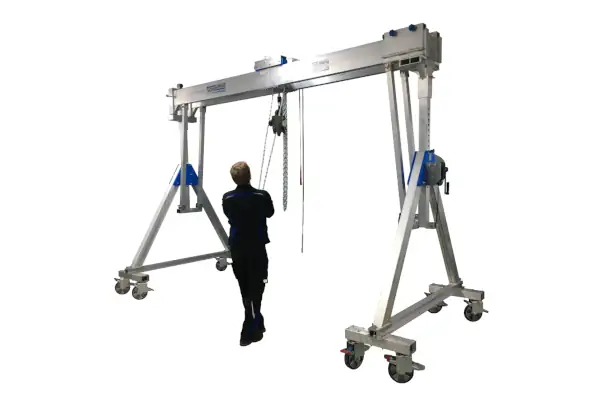

Der fahrbare Portalkran mit Doppelträger und hoher Traglast

Unser fahrbarer Aluminium-Portalkran mit Doppelträgern bietet maximale Flexibilität und hohe Traglast. Die reibungsarme Laufkatze auf den Doppelträgern ermöglicht einen optimierten Hub, da der Aufhängepunkt zwischen den Trägern liegt.

Dank der bis zu acht großen Schwerlastrollen ist der Kran leicht manövrierbar und kann problemlos unter Last verfahren werden. Die lenkbaren Polyurethan-Rollen sind mit einer Rad- und Drehkranzbremse ausgestattet, was für ein sicheres Handling sorgt – auch auf unebenen Hallenböden.

Der Kran ist höhenverstellbar und mit einem Schwerlastfahrwerk ausgestattet, das ideal für wechselnde Einsatzorte ist. Die nutzbare Länge des Alu-Portalkrans lässt sich dank eines Horizontalverstellers stufenlos anpassen. Der Kran ist schnell montiert, leicht zu transportieren und platzsparend zerlegbar.

Mit der feststellbaren Laufkatze können Hebezeuge sicher aufgenommen und an jeder Position arretiert werden, selbst unter Volllast. Durch die präzise Abstimmung der Komponenten garantieren wir höchste Qualität „Made in Germany“.

Schwerlast Alu-Portalkran fahrbar

Details zum Schwerlast-Portalkran

Das Fahrwerk

Der Portalkran ist mit seinem Schwerlastfahrwerk leicht zu bewegen und damit ideal für wechselnde Einsatzorte ausgelegt. Die vier Räder sind besonders groß und perfekt auf Industrieböden zugeschnitten. Stabile Feststellbremsen an den Rädern sorgen für einen festen Stand. Der Laufbelag aus Polyurethan zeichnet sich durch eine hohe Schnitt- und Weiterreißfestigkeit, sowie eine hohe Abriebfestigkeit aus. Damit ist das Fahrwerk auch für Schwellenüberfahrten geeignet. Radkörper aus Aluminium vermindern das Gewicht und erleichtern den Transport der Teile.

Teilbare Alu-Träger von Schilling

Aluminium Portalträger von Schilling werden vorzugsweise teilbar angeboten. Kleinere Packmaße vereinfachen den Transport und erleichtern das Handling. Die Teilstücke lassen sich platzsparend lagern oder verstauen. Die Stücke werden ineinandergeschoben und verschraubt. Zentrierbuchsen und Passhülsen sorgen für eine hohe Maßhaltigkeit und für bündige Übergänge.

Bedingt durch die Konstruktion des Alu-Portalkran mit Doppelträger fahrbar unter Last lässt sich bei diesem Typ jeweils nur eine der Trägerkomponenten als Einzelträger nutzen. Somit kann der Kran wahlweise mit dem gesamten Träger oder nur dem Einzelstück aufgebaut werden. Er ist damit individuell an die Raumverhältnisse anzupassen und vieler Orts einsetzbar.
Bei der Bestellung ist die Länge der Teilstücke anzugeben. Die Träger können wahlweise mittig oder auch außermittig getrennt werden.

Der teilbare Alu-Träger

Der Portalträger lässt sich in zwei Teile zerlegen. Hierdurch kann er platzsparend transportiert und auf kleinstem Raum verstaut werden. Zudem findet er in Transportern oder auf Pritschen Platz. Beispielsweise lässt er sich mit folgenden Trägerlängen eingesetzten:

1. Trägerlänge 2,0 m
2. Trägerlänge 4,0 m

Die Laufkatze

Eine Laufkatze ist im Lieferumfang serienmäßig enthalten. Das leichtläufige Rollfahrwerk ist mit einer Feststellvorrichtung ausgestattet, die sich durch Zug am grünen Band am Träger blockieren und am roten Band wieder lösen lässt. Das Feststellen der Laufkatze verhindert ein ungewolltes Wegrollen der Katze unter Last.
Der Einhängepunkt zum Anschlagen von Hebezeugen besteht aus einem steckbaren Bolzen. Mit seiner erhöhten Position zwischen den Trägern wird der bestmögliche Hub ausgeschöpft.

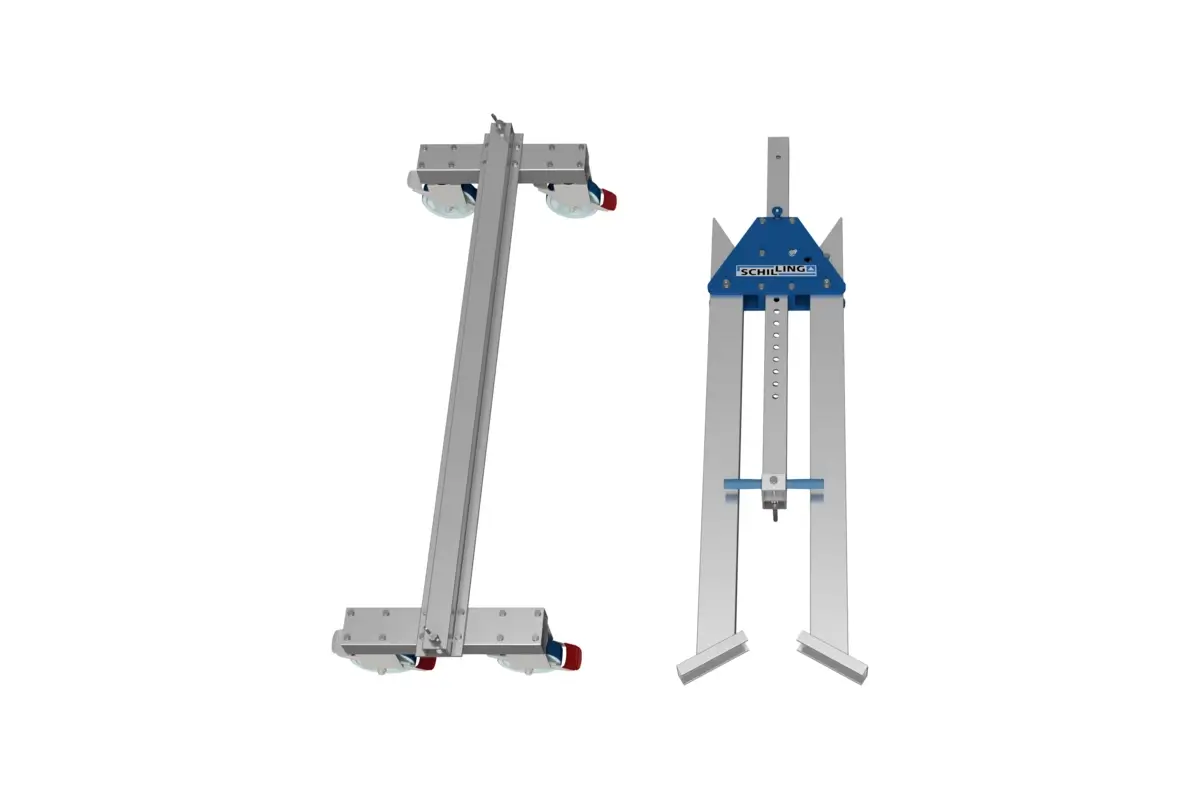

Das klappbare Seitengestell bestehend aus der Trägerstütze mit den seitlich ausklappbaren Bockstreben und dem Fahrgestell.

Meist passen alle Teile eines Alu-Portalkrans in eine Holzkiste. Hierdurch reduziert sich die Anzahl der Packstücke und die Ware wird geschützt.
