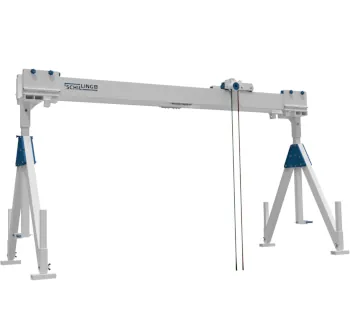

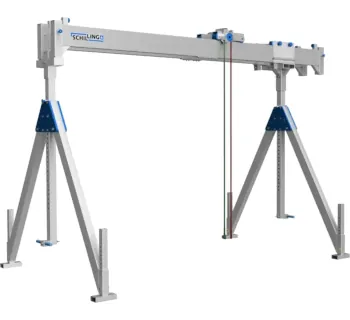

Schilling Alu-Portalkran-Doppelträger

Der Schilling Alu-Portalkran-Doppelträger ist ein freistehender Schnellbau-Portalkran aus Aluminium für schwere Lasten, bei dem eine oben laufende Laufkatze auf zwei parallel angeordneten Trägern verfährt. Durch die Doppelträger-Bauweise kann das Hebezeug zwischen den Trägern eingehängt werden, wodurch sich ein optimiertes Hakenmaß bzw. eine bessere Ausnutzung der Hubhöhe ergibt.

Der Kran ist auf schnelle Montage ausgelegt: Der Auf- und Abbau erfolgt werkzeuglos, die Verbindungen sind von Hand montierbar, und die Baugruppen lassen sich für Transport und Lagerung kompakt zerlegen. Besonders praxisnah sind teilbare Alu-Träger und klappbare Seitengestelle für eine platzsparende Mitnahme auf Montage.

Einsatzbereiche

Typische Anwendungen für den stationären Doppelträger-Portalkran sind überall dort, wo kurzfristig ein sicherer Anschlagpunkt benötigt wird und keine feste Kranbahn vorhanden ist.

• Montage & Instandhaltung in Industrieanlagen (Maschinenservice, Komponentenwechsel, Reparaturen).
• Werkstatt-Einsätze (Heben/Positionieren von Baugruppen, Motoren, Getrieben, Vorrichtungen).
• Baustelle und temporäre Hebepunkte (Installationen, Umbauten, wiederkehrende Montageorte).
• Beengte Räume durch flexible Anpassung an örtliche Gegebenheiten (Höhe/Breite variabel einstellbar).
• Außenbereich, wenn ein korrosionsbeständiger Aluminium-Aufbau vorteilhaft ist (abhängig von Einsatzbedingungen und Untergrund).

Unterschiede der Varianten

Für den Schilling Alu-Portalkran-Doppelträger sind Varianten nach Tragfähigkeit sowie Baugröße verfügbar. Zusätzlich wird der Doppelträger-Portalkran mit teilbaren/steckbaren Trägern angeboten, um Transport und Handling zu erleichtern.

Hinweis: Weitere Varianten (z. B. fahrbare Doppelträger-Ausführungen) sind als separate Typen/Produktreihen geführt.

Konstruktion & Ausstattung

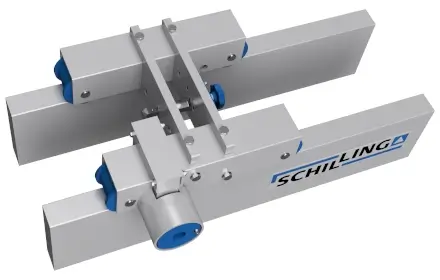

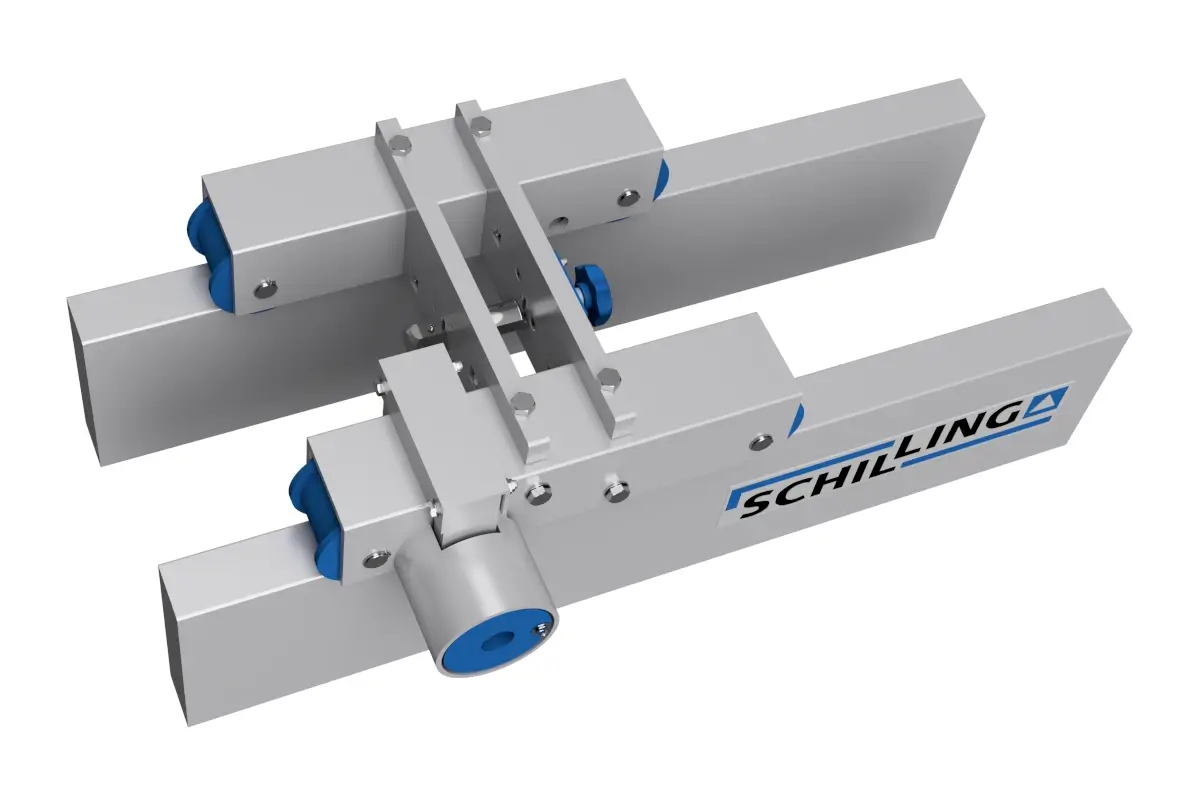

• Doppelträger: Die Laufkatze rollt auf der Oberseite der Träger; das Hebezeug kann zwischen den Trägern hängen, wodurch die Hubhöhe besser ausgeschöpft wird.

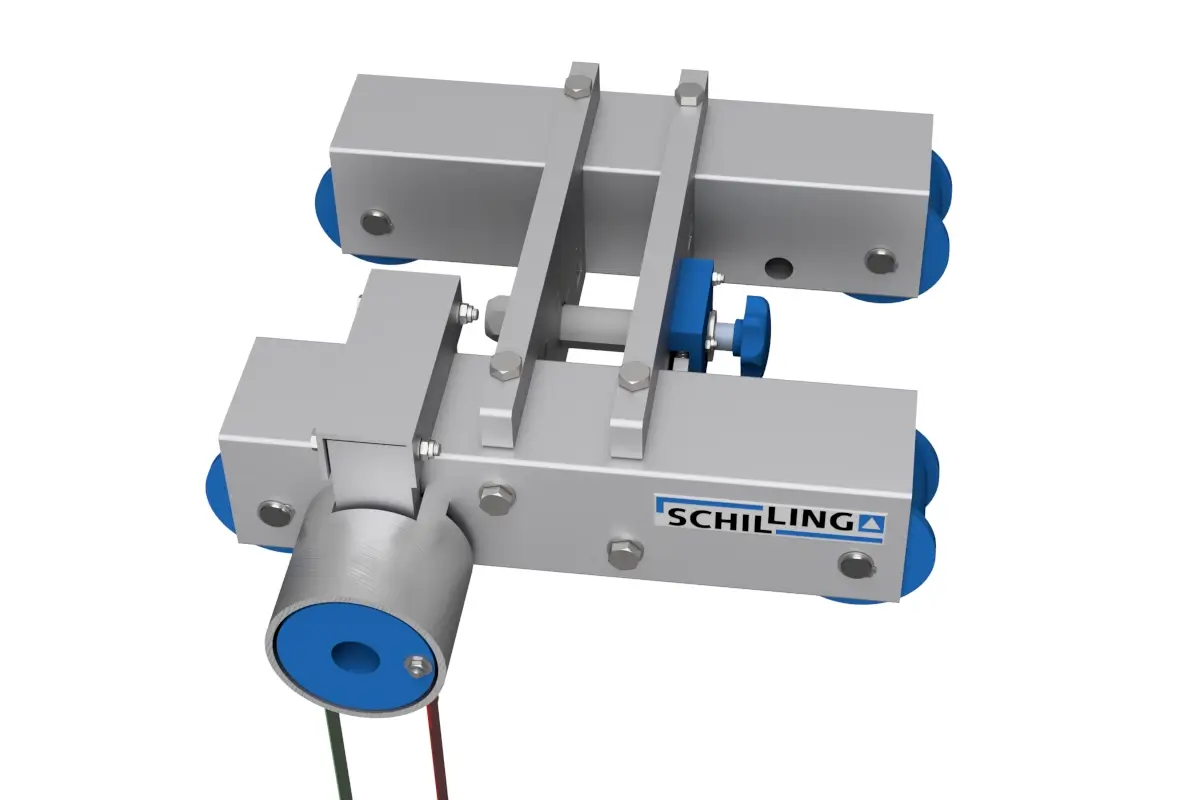

• Laufkatze serienmäßig: Leichtläufiges Rollfahrwerk mit Feststellfunktion, um die Katze am Träger in Position zu arretieren und ungewolltes Wegrollen unter Last zu vermeiden.
• Einhängepunkt: Steckbarer Bolzen als Anschlagpunkt für Hebezeuge mit erhöhter Position zwischen den Trägern (optimiertes Hakenmaß).
• Werkzeugloser Aufbau: Verbindungen sind handmontierbar; schneller Auf- und Abbau sowie Zerlegung in handliche Baugruppen.
• Teilbare Träger: Trägersegmente werden gesteckt und verschraubt; Zentrierbuchsen/Passhülsen unterstützen bündige Übergänge und Maßhaltigkeit.

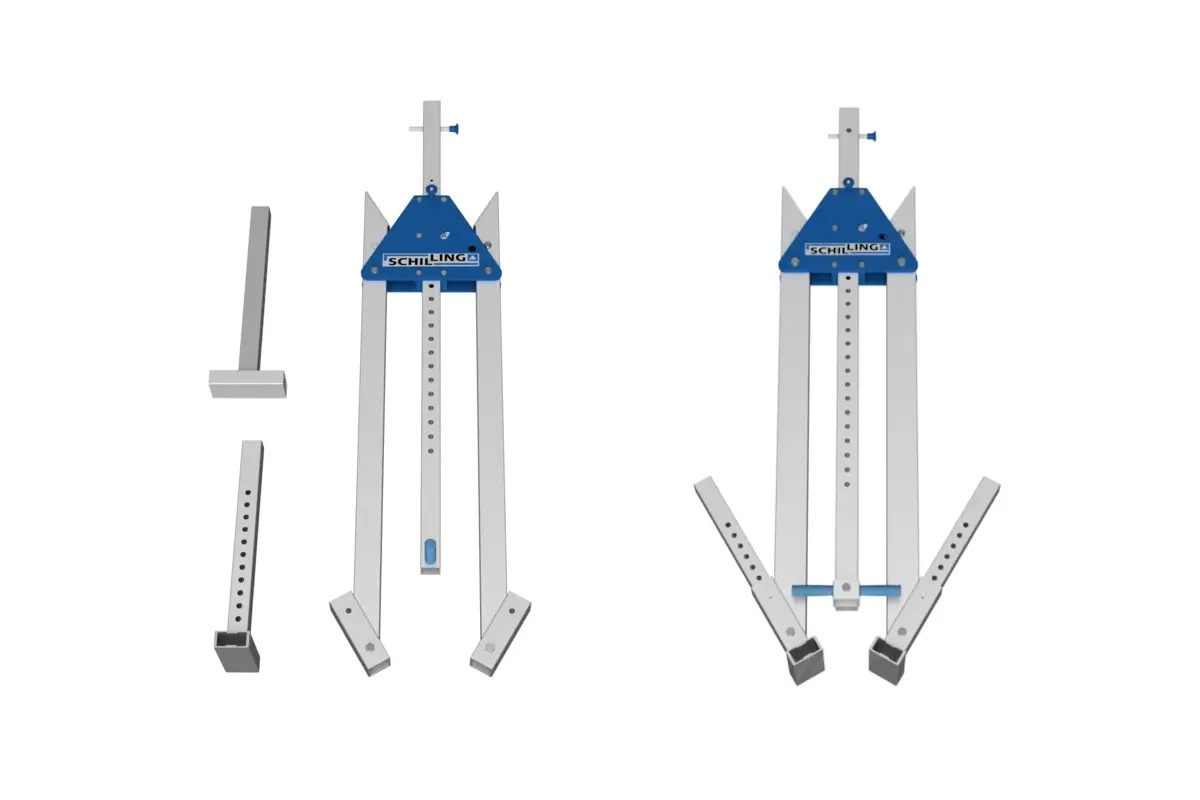

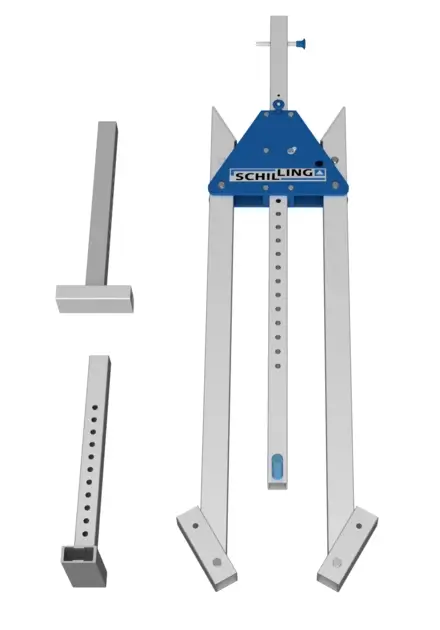

• Klappbare Seitengestelle: Platzsparend zu verstauen und leichter zu transportieren.
• Breitenanpassung: Variable Einstellung über Horizontalversteller zur Anpassung an örtliche Gegebenheiten.
• Höhenverstellung: Feinstufige Anpassung über große Distanz möglich (je nach Ausführung/Baugröße).

Sicherheitsaspekte & Normen

Für den sicheren Betrieb stehen konstruktive Maßnahmen (z. B. Feststellvorrichtung der Laufkatze) und organisatorische Maßnahmen (z. B. Prüfung/Unterweisung) im Vordergrund. Zusätzlich sind die einschlägigen Regelwerke am Einsatzort zu beachten.

• Feststellvorrichtung der Laufkatze: Arretierung verhindert ungewolltes Verfahren der Katze, insbesondere beim Positionieren der Last.
• Lastbetrieb: Lasten niemals über Personen bewegen, Schrägzug vermeiden, Tragfähigkeit nicht überschreiten, geeignete Anschlagmittel verwenden.
• Stand- & Untergrundsicherheit: Kran nur auf geeignetem Untergrund aufstellen; Stabilität vor dem Heben prüfen.
• Wiederkehrende Prüfung: Für Krane wird auf TOMANRO auf die DGUV Vorschrift 52 als sicherheitsrelevante Grundlage hingewiesen (Prüf- und Betriebspflichten beachten).
• Elektrische Komponenten: Werden elektrische Hebezeuge bzw. Stromzuführungen eingesetzt, sind die jeweiligen elektrotechnischen Prüf- und Betriebsvorschriften zu berücksichtigen; konkrete Ausstattungsumfänge hängen von der gewählten Konfiguration ab.

Personensicherung: Der Hersteller weist für seine Standard-Alu-Portalkrane eine Prüfung/Zulassung zur Personensicherung aus.

Technische Hinweise

• Arbeitsbereich: Der Einhängepunkt liegt am Bolzen der Laufkatze zwischen den Doppelträgern; das unterstützt eine praxisgerechte Nutzung der verfügbaren Hubhöhe.
• Gewicht: TOMANRO beschreibt Alu-Portalkrane als sehr leicht; auch Doppelträger-Ausführungen werden als unter 350 kg genannt (abhängig von Ausführung).
• Hebezeuge: Hebezeuge wie Flaschenzüge oder Elektrokettenzüge werden je nach Anwendung ergänzt; die Auswahl sollte zur Tragfähigkeit und zum Einsatzprofil passen.

Passende Artikel/Zubehör

• Elektrokettenzüge für effizientes Heben und präzises Positionieren.
• Hebelzüge als robuste Handhebezeuge für Montagearbeiten.
• Handseilwinden für Zug- und Positionieraufgaben (anwendungsabhängig).
• Hydraulikzylinder für Hebe-/Pressaufgaben im Umfeld von Montage und Instandhaltung.
• Alu-Portalkrane (Übersicht) zum Vergleich weiterer Schilling- und Alternativtypen (z. B. fahrbare Ausführungen).
