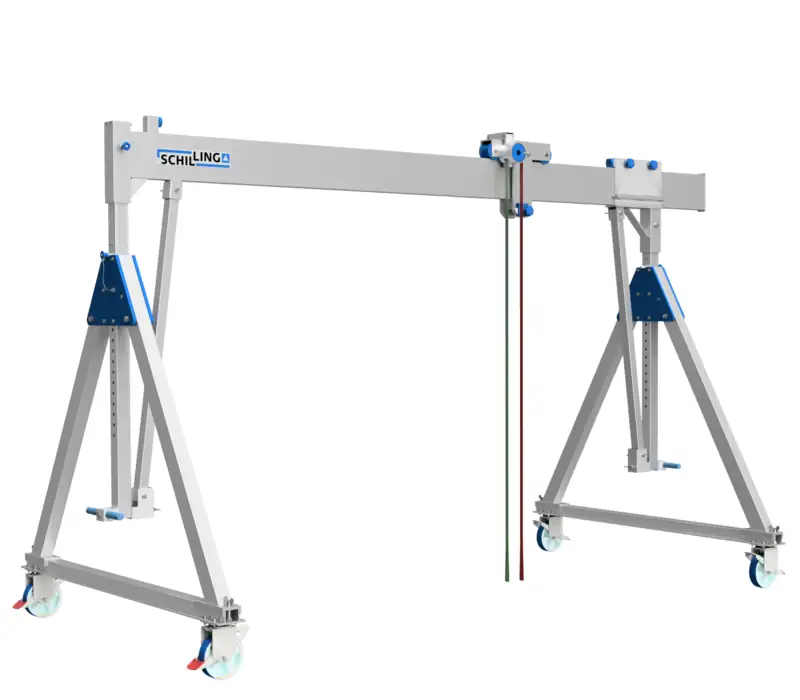

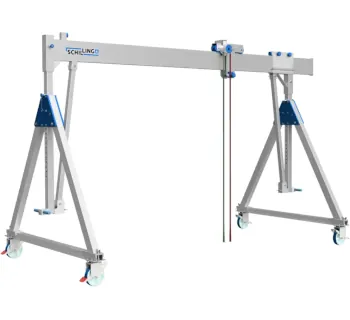

Der Alu-Portalkran „fahrbar unter Last“ von Schilling ist ein mobiler Portalrahmen aus Aluminium für das sichere Heben und Positionieren von Lasten, der dank Schwerlastfahrwerk auch im belasteten Zustand manövrierbar bleibt.
Er ist für wechselnde Einsatzorte ausgelegt, lässt sich mit wenigen Handgriffen in Baugruppen zerlegen und anschließend zügig wieder aufbauen – ideal, wenn ein temporärer Anschlagpunkt dort benötigt wird, wo kein Hallenkran verfügbar ist.
Die Konstruktion setzt auf einen steckbaren und in der teilbaren Ausführung mittig geteilten Alu-Träger; Seitengestelle, Querstreben und Fahrwerkstraversen werden verschraubt bzw. verbolzt.
Dadurch bleiben die Einzelkomponenten transportfreundlich und die Packmaße kompakt – passend für den Transport im Transporter oder auf Pritschen.
Einsatzbereiche
- Montage & Service: Aufbau temporärer Hebepunkte an Maschinen, Anlagen und Bauteilen (Innen- und Außeneinsatz).
- Werkstatt & Instandhaltung: Umsetzen von Komponenten, Motoren, Pumpen oder Werkzeugaufnahmen an wechselnden Arbeitsplätzen.
- Bau & Installation: Heben und Positionieren bei Baustellenmontagen, wenn Flexibilität und Transportfähigkeit entscheidend sind.
- Industrieflächen: Verfahrbarer Einsatz auf geeigneten, tragfähigen Industrieböden – mit bremsbaren Rollen für Standfestigkeit.
Unterschiede der Varianten
Der Kran wird in Tragfähigkeiten von 500 bis 1500 kg angeboten und ist in den Baugrößen klein, mittel und hoch erhältlich.
Je nach Baugröße verändern sich insbesondere die nutzbaren Arbeitshöhen (z. B. Einhängepunkt an der Laufkatze) und die Gesamthöhe; die Ausführung ist auf veränderliche Einsatzbedingungen ausgelegt (höhen- und breitenverstellbar).
Sicherheitsaspekte & Normen
Für einen sicheren Betrieb sind Standfestigkeit und kontrolliertes Verfahren zentrale Punkte: Das Schwerlastfahrwerk ist auf Industrieböden ausgelegt, und Feststellbremsen an den Rädern unterstützen einen stabilen Stand am Einsatzort.
Zusätzlich ist eine feststellbare Laufkatze Bestandteil des Systems, um ungewollte Bewegungen der Katze im Betrieb zu reduzieren.
Normen- und prüfbezogene Anforderungen ergeben sich primär aus dem jeweiligen Einsatz (Arbeitsmittelbetrieb, Prüfintervalle, Qualifikation der prüfenden Person).
Im praktischen Betrieb bedeutet das: Lasten nur innerhalb der Nenntragfähigkeit bewegen, geeignete Anschlagmittel verwenden, den Untergrund beurteilen und den Kran entsprechend den Herstellerangaben sowie den betrieblichen Sicherheitsvorgaben prüfen und betreiben.
Technische Daten
| Variante (Beispiel) |
Tragfähigkeit |
Baugröße |
Lichte Trägerlänge |

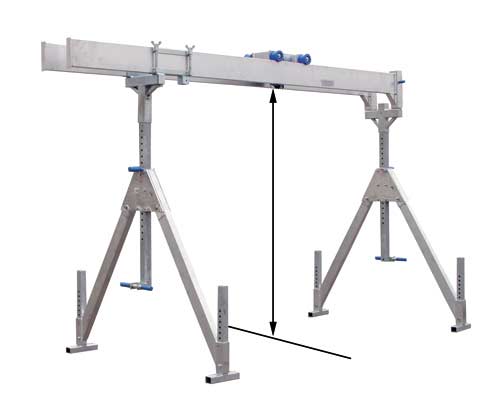

Arbeitsbereich Höhe (Einhängepunkt) |

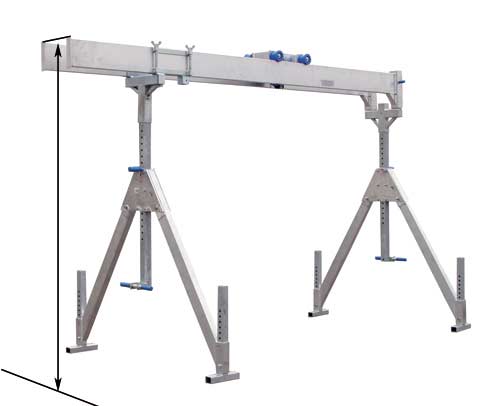

Gesamthöhe |
Gewicht |
| 1470540-10 |
500 kg |
klein |
4000 mm |
1699 - 2109 mm |
2144 - 2544 mm |
ca. 177.1 kg |
| 1480540-10 |
500 kg |
mittel |
4000 mm |
2137 - 2997 mm |
2582 - 3432 mm |
ca. 203.0 kg |
| 1490540-10 |
500 kg |
hoch |
4000 mm |
2468 - 3778 mm |
2913 - 4213 mm |
ca. 203.0 kg |
| 1471040-10 |
1000 kg |
klein |
4000 mm |
1709 - 2109 mm |
2144 - 2544 mm |
ca. 201.3 kg |
| 1481040-10 |
1000 kg |
mittel |
4000 mm |
2147 - 2997 mm |
2582 - 3432 mm |
ca. 210.0 kg |
| 1491040-10 |
1000 kg |
hoch |
4000 mm |
2478 - 3778 mm |
2913 - 4213 mm |
ca. 229.0 kg |
| 1471540-10 |
1500 kg |
klein |
4000 mm |
1709 - 2109 mm |
2144 - 2544 mm |
ca. 201.0 kg |
| 1481540-10 |
1500 kg |
mittel |
4000 mm |
2147 - 2997 mm |
2582 - 3432 mm |
ca. 227.0 kg |
| 1491540-10 |
1500 kg |
hoch |
4000 mm |
2478 - 3778 mm |
2913 - 4213 mm |
ca. 246.0 kg |
Lieferumfang
Lieferumfang: Seitengestelle, Aluminium Träger, feststellbare Laufkatze, integrierter Horizontalversteller, ohne Flaschenzug.
Passende Artikel/Zubehör
- Hebezug / Flaschenzug oder Elektrokettenzug (da ohne Flaschenzug geliefert).
- Anschlagmittel (z. B. Rundschlingen, Anschlagketten, Schäkel) passend zur Last und Anwendung.
- Untergrund- & Positionierhilfen für definierte Aufstellflächen und sicheres Verfahren (einsatzabhängig).
Das Fahrwerk

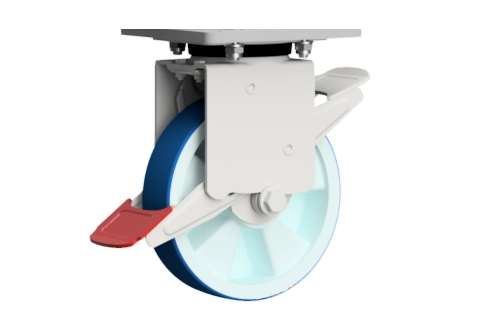

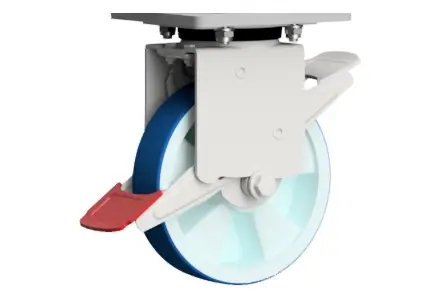

Der Portalkran ist mit seinem Schwerlastfahrwerk leicht zu bewegen und damit ideal für wechselnde Einsatzorte ausgelegt. Die vier Räder sind besonders groß und perfekt auf Industrieböden zugeschnitten. Stabile Feststellbremsen an den Rädern sorgen für einen festen Stand. Der Laufbelag aus Polyurethan zeichnet sich durch eine hohe Schnitt- und Weiterreißfestigkeit, sowie eine hohe Abriebfestigkeit aus. Damit ist das Fahrwerk auch für Schwellenüberfahrten geeignet. Radkörper aus Aluminium vermindern das Gewicht und erleichtern den Transport der Teile.
Teilbare Alu-Träger von Schilling

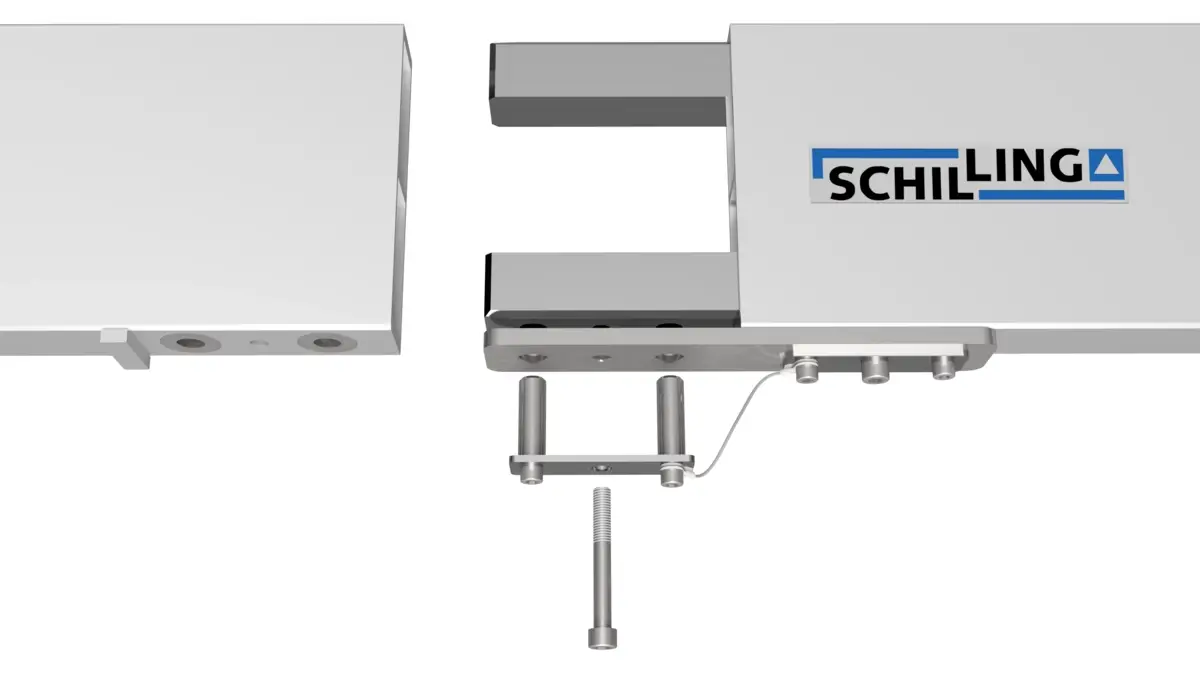

Aluminium Portalträger von Schilling werden vorzugsweise teilbar angeboten. Kleinere Pack-Maße vereinfachen den Transport und erleichtern das Handling. Die Teilstücke lassen sich platzsparend lagern oder verstauen. Die Stücke werden ineinandergeschoben und verschraubt. Zentrierbuchsen und Passhülsen sorgen für eine hohe Maßhaltigkeit und für bündige Übergänge.
Bedingt durch die Konstruktion des Alu-Portalkran fahrbar unter Last lässt sich bei diesem Typ jeweils nur eine der Trägerkomponenten als Einzelträger nutzen. Somit kann der Kran wahlweise mit dem gesamten Träger oder nur dem Einzelstück aufgebaut werden. Er ist damit individuell an die Raumverhältnisse anzupassen und vieler Orts einsetzbar.
Bei der Bestellung ist die Länge der Teilstücke anzugeben. Die Träger können wahlweise mittig oder auch außermittig getrennt werden.
Der teilbare Alu-Träger
Der Portalträger lässt sich in zwei Teile zerlegen. Hierdurch kann er platzsparend transportiert und auf kleinstem Raum verstaut werden. Zudem findet er in Transportern oder auf Pritschen Platz. Beispielsweise lässt er sich mit folgenden Trägerlängen eingesetzten:
- Trägerlänge 2,0 m
- Trägerlänge 4,0 m
Die Laufkatze

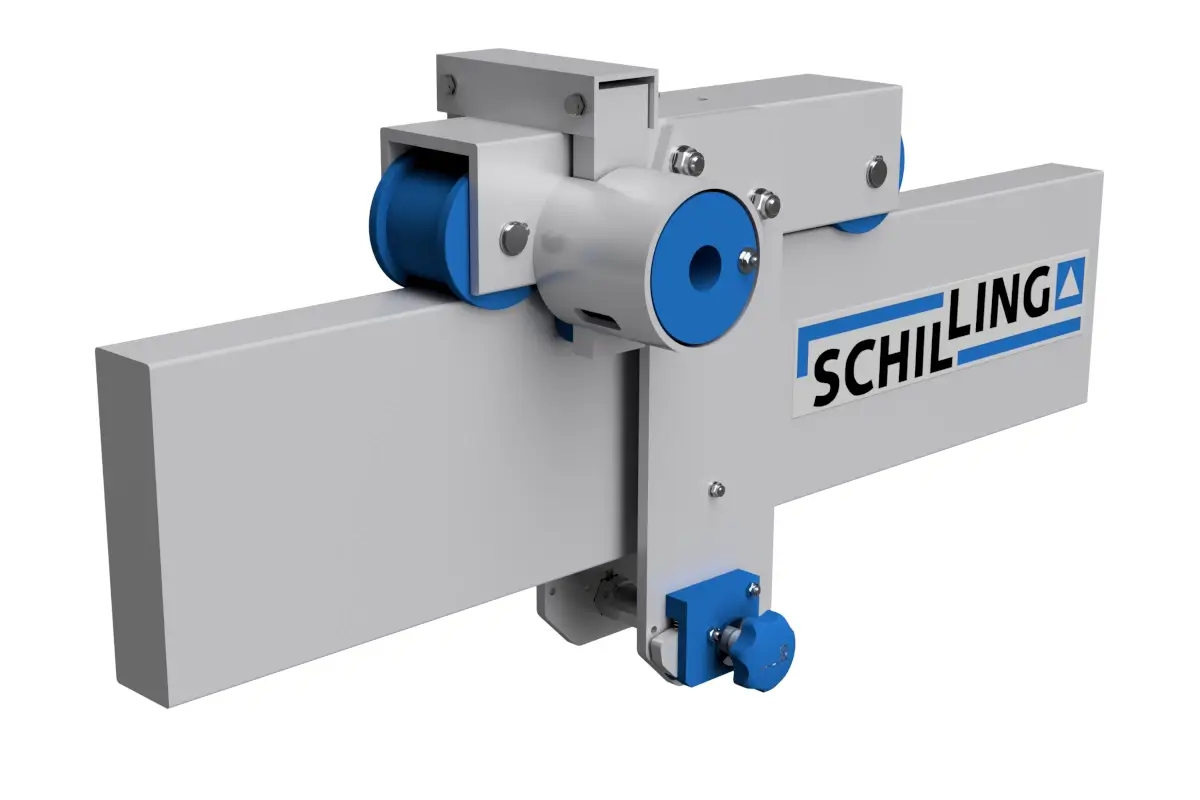

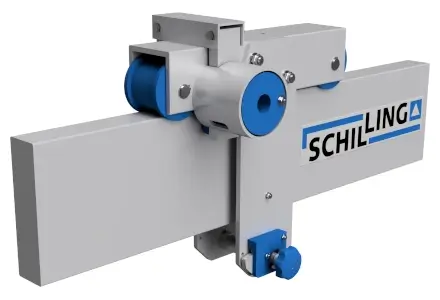

Eine Laufkatze ist im Lieferumfang enthalten. Serienmäßig ist das leichtläufige Rollfahrwerk mit einer Feststellvorrichtung ausgestattet. Durch Zug am grünen Band wird die Bremse ausgelöst und die Katze arretiert. Über das rote Band wird die Blockierung aufgehoben und der Leichtlauf wieder hergestellt. Bei Bedarf lassen sich auch gleichzeitig mehrere Laufkatzen einsetzen. Diese sind über das Zubehör zu beziehen.

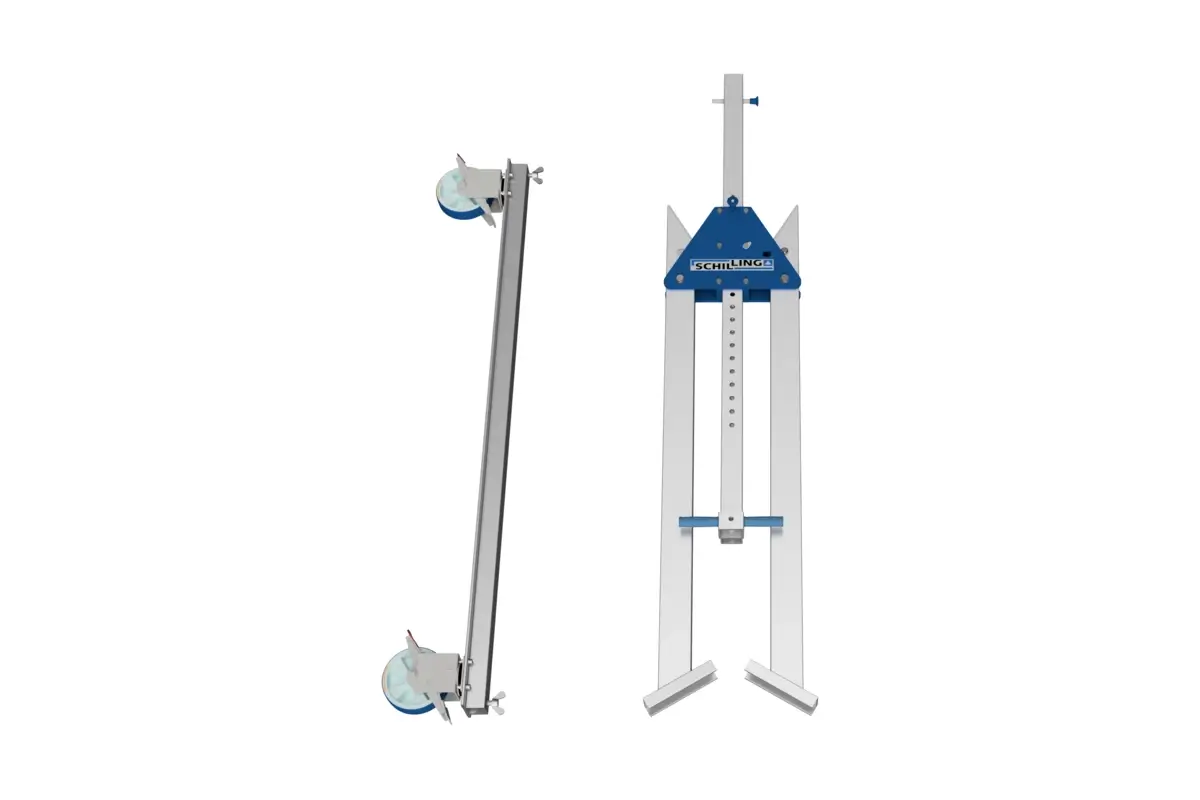

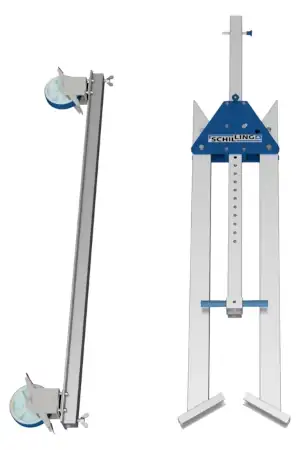

Das klappbare Seitengestell bestehend aus der Trägerstütze mit den seitlich ausklappbaren Bockstreben und dem Fahrgestell.

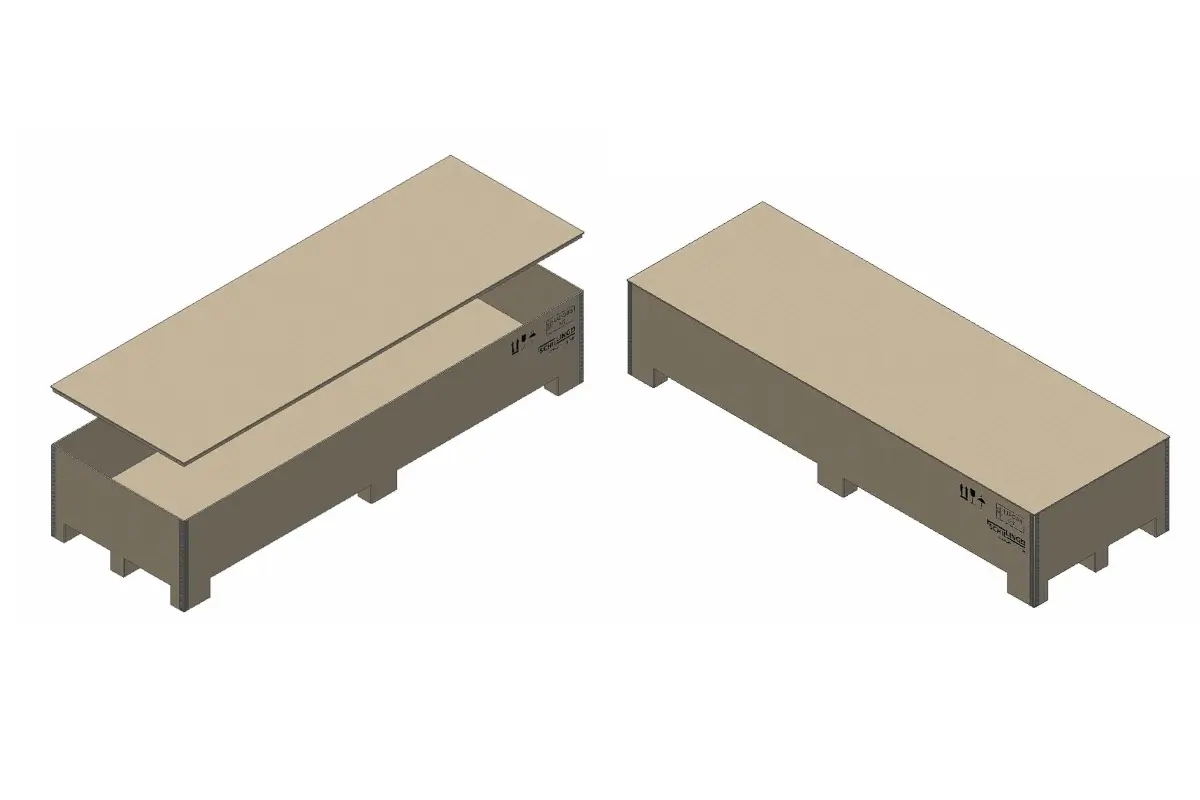

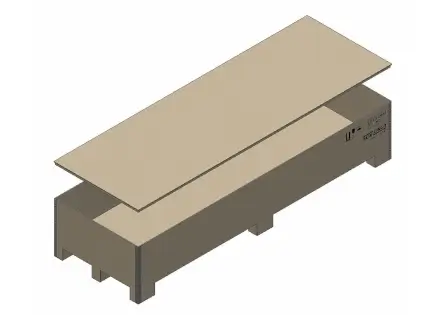

In den meisten Fällen passen alle Teile eines Alu-Portalkrans in eine Holzkiste. Hierdurch reduziert sich die Anzahl der Packstücke und die Ware wird geschützt.
