Kleinsorge WK-Ringmuttern - C15

Produktbeschreibung

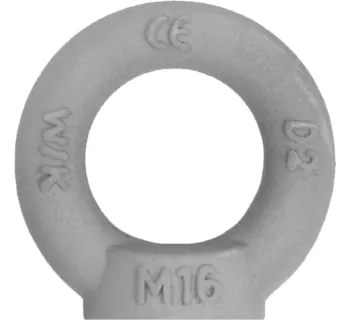

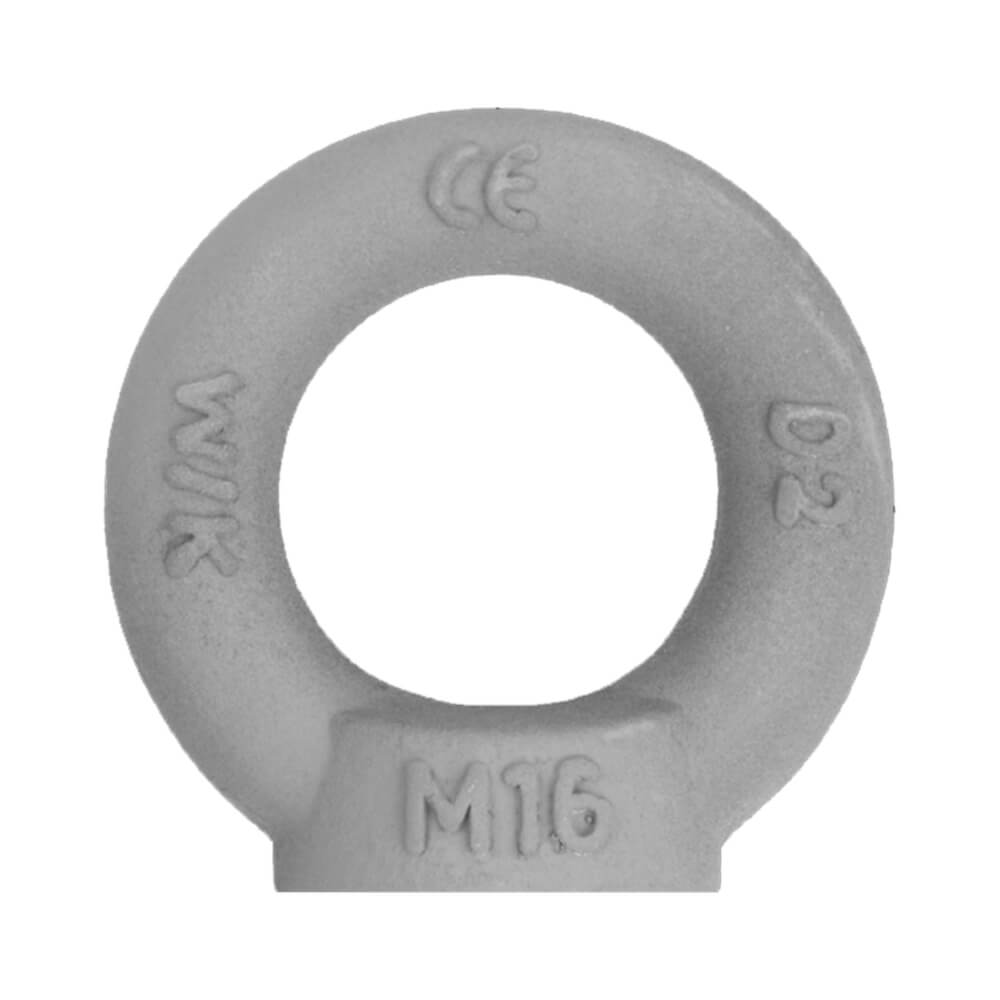

Die Kleinsorge WK-Ringmuttern aus C15 sind Lastaufnahmemittel mit Innengewinde zur dauerhaften Befestigung an Bauteilen (z. B. Motoren, Schaltschränke, Getriebe) und für deren Transport. Die Ausführung ist galvanisch verzinkt und trägt die Kennzeichnung WK / Abmessung / WLL / C15 / CE / Charge.

Der Anwendungsbereich ist eingeschränkt: Das Anschlagen unter 90° ist nicht zulässig; die zulässige WLL gilt für geraden Zug (axiale Belastung).

Einsatzbereiche

• Maschinenbau: definierte Anschlagpunkte an Baugruppen für Montage und Wartung.
• Schaltschrankbau: Heben und Positionieren von Schaltschränken und Gehäusen über feste Gewindepunkte.
• Instandhaltung: wiederkehrende Hebevorgänge an fest installierten Anschlagstellen.
• Produktion & interne Logistik: Umsetzen von Komponenten mit eingeschraubter Ringmutter.

Unterschiede der Varianten

• Gewindegrößen (z. B. M6 bis M36) mit abgestufter WLL im geraden Zug.
• Gewicht (je Größe) und Verpackungseinheit variieren abhängig von der Ausführung.
• Weitere Variantenangaben (z. B. alternative Oberflächen) wurden auf der TOMANRO-Typenseite nicht eindeutig ausgewiesen.

Sicherheitsaspekte & Normen

WK-Ringmuttern sind Lastaufnahmemittel und werden herstellerseitig im Kontext der Maschinenrichtlinie 2006/42/EG geführt; die Produkte tragen eine CE-Kennzeichnung und die WLL ist auf dem Bauteil gekennzeichnet. Der Hersteller nennt einen Sicherheitskoeffizienten von 6.

• Belastungsrichtung: Seitenzug vermeiden; Anschlagen unter 90° ist nicht zulässig.
• Montage: Ringmutter vollständig aufschrauben und vollflächig aufliegen lassen; ausreichende Gewindelänge und Festigkeit des Gegengewindes sicherstellen.
• Prüfung vor Einsatz: Sichtkontrolle auf Korrosion, Verformung, Risse; Markierungen müssen lesbar sein.
• Unzulässige Einflüsse: nicht schweißen, nicht erhitzen, nicht plastisch verformen; stoßartige Belastungen vermeiden.
• Wiederkehrende Prüfung: nach Montage sowie mindestens jährlich durch eine sachkundige Person.
• Personen schützen: Nicht unter angehobene Lasten treten; Einsatz nur durch unterwiesene bzw. befähigte Personen.
• Nicht für PSA: nicht zur Verwendung in persönlicher Schutzausrüstung geeignet.

Temperatureinsatzbereich: -20 °C bis +200 °C.

Hinweis (Deutschland): In der Betriebsanleitung wird die DGUV Regel 100-500 (BGR 500), Kapitel 2.8 genannt.

Technische Daten

Arbeitsbereich: gerader Zug gemäß WLL; Querzug/90° ist nicht zulässig.

Passende Artikel/Zubehör

• WK-Ringschrauben – C15 (Kleinsorge): passendes Gegenstück für Anschlagpunkte mit Außengewinde.
• Hochfeste Ringmuttern (Kleinsorge): Alternative bei Bedarf nach hoher Tragfähigkeit bei vergleichsweise kompakter Baugröße.
• Hochfeste Ringschrauben (Kleinsorge): Ergänzung im hochfesten System für Schraubanschlagpunkte.
• Ringmuttern DIN 582 – C15E (Kleinsorge): genormte Alternative, wenn eine DIN-Ausführung gefordert ist.
• Ringschrauben DIN 580 – C15E (Kleinsorge): passende DIN-Schraubvariante für Anwendungen mit Außenanschluss.
