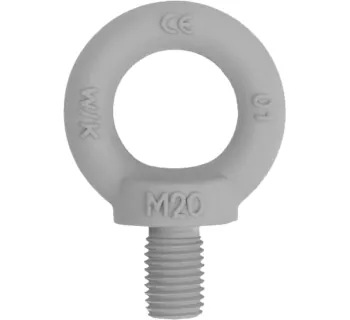

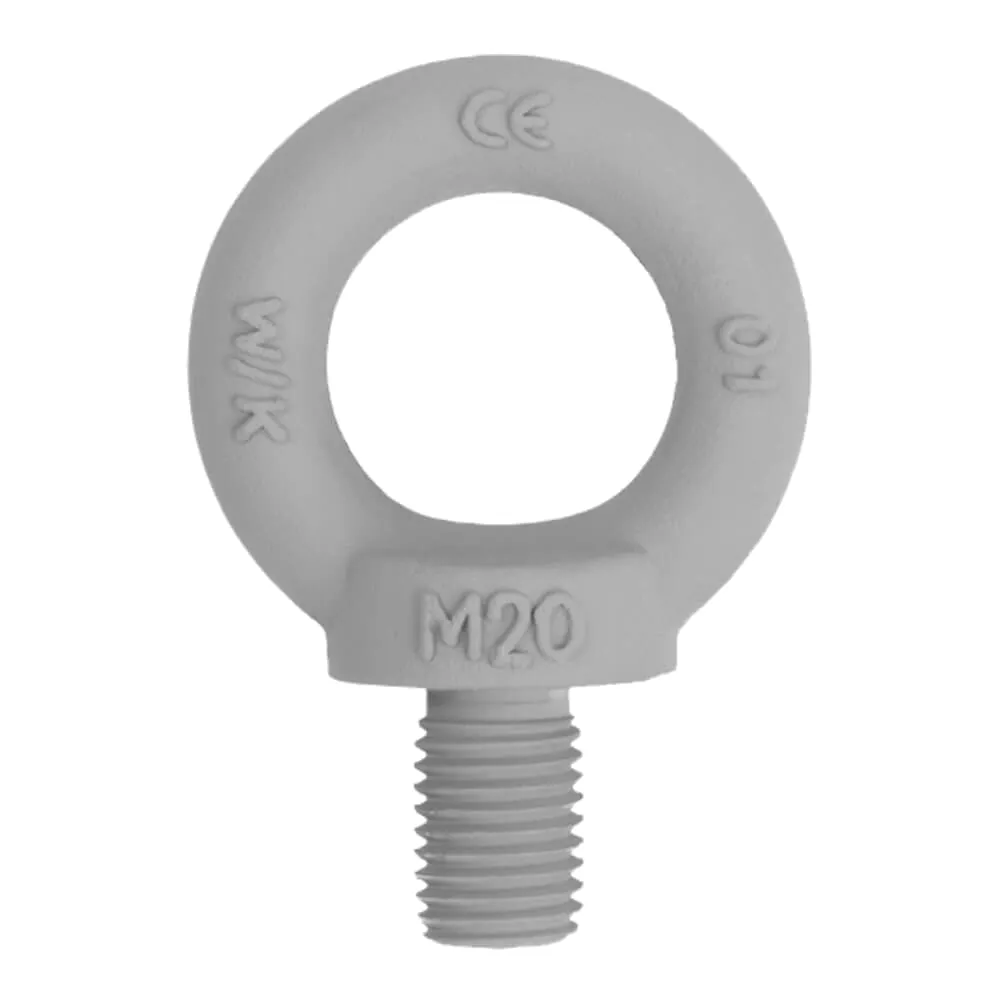

Kleinsorge WK-Ringschrauben - C15
Die WK-Ringschrauben aus C15 von Kleinsorge sind galvanisch verzinkte Lastaufnahmemittel mit definierter WLL für Hebe- und Transportaufgaben im geraden Zug. Das Anschlagen unter 90° ist nicht zulässig, wodurch der Einsatzbereich klar auf axiale Belastung begrenzt ist.
- Galvanisch verzinkt für verbesserten Korrosionsschutz
- C15-Ausführung für industrielle Anwendungen
- WLL je Gewindegröße klar zuordenbar
- Einsatz nur im geraden Zug (klar definierter Arbeitsbereich)
- 90°-Anschlagen nicht zulässig (reduziertes Fehlanwendungsrisiko)
- Kennzeichnung mit WLL, CE und Charge
- Temperatureinsatz: -20°C bis +200°C
Die WK-Ringschrauben aus C15 von Kleinsorge sind galvanisch verzinkte Lastaufnahmemittel mit definierter WLL für Hebe- und Transportaufgaben im geraden Zug. Das Anschlagen unter 90° ist nicht zulässig, wodurch der Einsatzbereich klar auf axiale Belastung begrenzt ist.
- Galvanisch verzinkt für verbesserten Korrosionsschutz
- C15-Ausführung für industrielle Anwendungen
- WLL je Gewindegröße klar zuordenbar
- Einsatz nur im geraden Zug (klar definierter Arbeitsbereich)
- 90°-Anschlagen nicht zulässig (reduziertes Fehlanwendungsrisiko)
- Kennzeichnung mit WLL, CE und Charge
- Temperatureinsatz: -20°C bis +200°C
Informationen: WK-Ringschrauben - C15
Produktbeschreibung
Die Kleinsorge WK-Ringschrauben aus C15 sind Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen (z. B. Motoren, Schaltschränke, Getriebe) und für deren Transport. Sie sind galvanisch verzinkt und tragen die Produktkennzeichnung WK / Abmessung / WLL / C15 / CE / Charge.
Der Anwendungsbereich ist eingeschränkt: Das Anschlagen unter 90° ist nicht zulässig; die Verwendung erfolgt entsprechend der angegebenen WLL in geradem Zug.
Einsatzbereiche
- Maschinenbau: Anschlagpunkte an Aggregaten und Baugruppen für Montage- und Wartungsarbeiten.
- Schaltschrankbau: Einbringen, Positionieren und Umsetzen schwerer Schaltschränke und Gehäuse.
- Instandhaltung: Wiederkehrende Hebevorgänge an fest definierten Gewindeanschlusspunkten.
- Produktion & Logistik: Innerbetrieblicher Transport von Komponenten mit eingeschraubten Anschlagpunkten.
Unterschiede der Varianten
- Gewindegrößen (z. B. M6 bis M48) mit abgestuften WLL in geradem Zug.
- Verarbeitung und Werkstoff sind gleichbleibend: galvanisch verzinkt, C15.
- Weitere Variantenangaben (z. B. andere Oberflächen) wurden nicht gefunden.
Sicherheitsaspekte & Normen
Ringschrauben sind als Lastaufnahmemittel im Sinne der Maschinenrichtlinie 2006/42/EG einzuordnen und müssen entsprechend gekennzeichnet sein (z. B. CE und WLL). Für den sicheren Betrieb sind Montage, Belastungsrichtung und regelmäßige Sichtprüfung entscheidend.
- Belastungsrichtung: Nur innerhalb des zulässigen Arbeitsbereichs einsetzen; Seitenzug vermeiden und unter 90° nicht anschlagen.
- Montage: Ringschraube vollständig einschrauben und plan aufliegen lassen; Verkantungen vermeiden.
- Gewindeaufnahme: Ausreichende Gewindetiefe und tragfähiger Grundwerkstoff sind Voraussetzung.
- Prüfung: Vor Gebrauch auf Korrosion, Verformung und Risse prüfen; beschädigte Teile nicht verwenden.
- Überlast & Stoß: WLL nicht überschreiten; stoßartige Belastungen vermeiden.
Temperatureinsatzbereich: -20 °C bis +200 °C.
Sicherheitskoeffizient: 6 (Angabe aus Betriebsanleitung).
Technische Daten
Arbeitsbereich: Heben/Transport in geradem Zug gemäß angegebener WLL; Anschlagen unter 90° ist nicht zulässig.
| Gewinde | WLL (kg) | WLL (t) | Werkstoff | Verarbeitung | Gewicht (kg/100 Stk) | Artikel-Nr. |
|---|---|---|---|---|---|---|
| M6 | 80 | 0.08 | C15 | galvanisch verzinkt | 5.00 | KLE-66000061VE |
| M8 | 140 | 0.14 | C15 | galvanisch verzinkt | 6.00 | KLE-66000081VE |
| M10 | 230 | 0.23 | C15 | galvanisch verzinkt | 11.00 | KLE-66000101VE |
| M12 | 340 | 0.34 | C15 | galvanisch verzinkt | 18.00 | KLE-66000121VE |
| M16 | 700 | 0.70 | C15 | galvanisch verzinkt | 28.00 | KLE-66000161VE |
| M20 | 1200 | 1.20 | C15 | galvanisch verzinkt | 45.00 | KLE-66000201VE |
| M24 | 1800 | 1.80 | C15 | galvanisch verzinkt | 74.00 | KLE-66000241VE |
| M30 | 3200 | 3.20 | C15 | galvanisch verzinkt | 166.00 | KLE-66000301VE |
| M36 | 4600 | 4.60 | C15 | galvanisch verzinkt | 265.00 | KLE-66000361VE |
| M42 | 6300 | 6.30 | C15 | galvanisch verzinkt | 403.00 | KLE-66000421VE |
| M48 | 8600 | 8.60 | C15 | galvanisch verzinkt | 638.00 | KLE-66000481VE |
Passende Artikel/Zubehör
- WK-Ringmuttern – C15 (Kleinsorge): passendes Gegenstück für Anwendungen mit Innengewinde.
- Hochfeste Ringschrauben (Kleinsorge): Alternative bei Bedarf nach höherer Tragfähigkeit bei kompakter Baugröße.
- Hochfeste Ringmuttern (Kleinsorge): Ergänzung zu hochfesten Schraub-/Mutternsystemen als Anschlagpunkt.
- Ringschrauben DIN 580 – C15E (Kleinsorge): Alternative innerhalb des DIN-Produktspektrums, je nach Anwendungsvorgaben.
Links & Typenseiten (TOMANRO)
Variantenübersicht mit WLL und Gewinden.
https://www.tomanro.de/2897-Kleinsorge_WK_Ringschrauben___C15-TypenKompakte Katalogübersicht als PDF.
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-Kleinsorge-WK-Ringschrauben_-_C15.pdfInnengewinde-Anschlagpunkt im gleichen System.
https://www.tomanro.de/2898-Kleinsorge_WK_Ringmuttern___C15-TypenWenn hohe Tragfähigkeit im Fokus steht.
https://www.tomanro.de/2899-Kleinsorge_Hochfeste_Ringschrauben-TypenDIN-Variante innerhalb des Kleinsorge-Sortiments.
https://www.tomanro.de/2893-Kleinsorge_Ringschrauben_DIN_580___C15E-TypenBild
Abmessungen WK-Ringschrauben - C15
| WK-Ringschrauben - C15 | WLL im geradem Zug (kg) | WLL in geradem Zug (t) | d1 (mm) | d2 (mm) | d3 (mm) | d4 (mm) | h (mm) | k (mm) | l (mm) |
|---|---|---|---|---|---|---|---|---|---|
