Kleinsorge Hochfeste Ringschrauben
Die hochfesten Ringschrauben von Kleinsorge sind Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen und für Hebe- und Transportvorgänge mit WLL im geraden Zug. Sie sind rot pulverlackiert, das Gewinde phosphatiert und sie bieten hohe Tragfähigkeit bei vergleichsweise geringer Baugröße.
- Hohe Tragfähigkeit bei kompakter Baugröße
- WLL im geraden Zug je Größe klar definiert
- Ausführung rot pulverlackiert (gute Sichtbarkeit/Schutz)
- Gewinde phosphatiert (oberflächenbehandelt)
- Hochfester Vergütungsstahl / Schraubenstahl als Werkstoffangabe
- Kennzeichnung mit WLL, CE und Charge
- Abnahmeprüfzeugnis nach DIN EN 10204, 3.1 auf Wunsch
Die hochfesten Ringschrauben von Kleinsorge sind Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen und für Hebe- und Transportvorgänge mit WLL im geraden Zug. Sie sind rot pulverlackiert, das Gewinde phosphatiert und sie bieten hohe Tragfähigkeit bei vergleichsweise geringer Baugröße.
- Hohe Tragfähigkeit bei kompakter Baugröße
- WLL im geraden Zug je Größe klar definiert
- Ausführung rot pulverlackiert (gute Sichtbarkeit/Schutz)
- Gewinde phosphatiert (oberflächenbehandelt)
- Hochfester Vergütungsstahl / Schraubenstahl als Werkstoffangabe
- Kennzeichnung mit WLL, CE und Charge
- Abnahmeprüfzeugnis nach DIN EN 10204, 3.1 auf Wunsch
Informationen: Hochfeste Ringschrauben
Produktbeschreibung

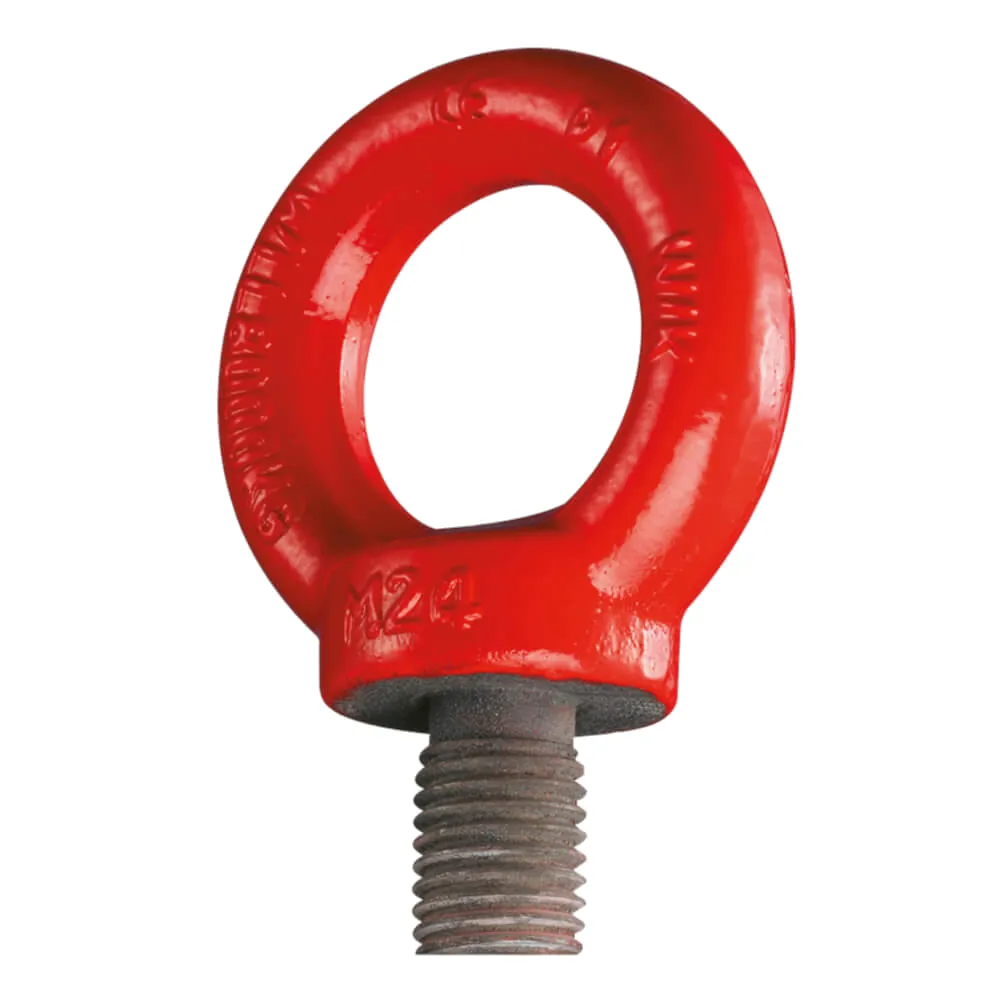

Die Kleinsorge Hochfeste Ringschraube ist ein Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen (z. B. Motoren, Schaltschränke, Getriebe) und für deren Transport. Der Vorteil liegt in der hohen Tragfähigkeit bei vergleichsweise geringer Baugröße.
Die Ausführung ist rot pulverlackiert und das Gewinde phosphatiert. Als Werkstoff ist hochfester Vergütungsstahl bzw. Schraubenstahl angegeben; die Kennzeichnung lautet WK / Abmessung / WLL / CE / Charge.
Optional sind Zeugnisse als Abnahmeprüfzeugnis nach DIN EN 10204, 3.1 verfügbar (auf Wunsch).
Einsatzbereiche
- Maschinenbau: Anschlagpunkte an Baugruppen für Montage, Demontage und Wartung.
- Schaltschrankbau: sicheres Umsetzen und Positionieren schwerer Schaltschränke über definierte Gewindepunkte.
- Anlagenbau: Heben und Einbringen von Komponenten mit fest vorgesehenen Anschlagstellen.
- Instandhaltung: wiederkehrende Hebevorgänge an festen Montagepunkten im Betrieb.
- Produktion & interne Logistik: Transport von Teilen und Baugruppen mit eingeschraubter Ringschraube.
Unterschiede der Varianten
- Varianten unterscheiden sich über Gewindegröße und WLL im geraden Zug (von 0.4 t bis 32.0 t).
- Oberfläche und Werkstoff sind bei den gelisteten Ausführungen gleich: rot pulverlackiert, Gewinde phosphatiert, hochfester Vergütungsstahl bzw. Schraubenstahl.
- Gewicht und Verpackungseinheit variieren je nach Größe.
Sicherheitsaspekte & Normen
Die WLL ist als WLL im geraden Zug angegeben; weitere Anschlagsituationen sind herstellerseitig über eine Anschlagsarten-Tabelle zu berücksichtigen. Die Bauteilkennzeichnung enthält u. a. WLL, CE und Charge zur eindeutigen Zuordnung.
- Montage: Ringschraube vollständig einschrauben und vollflächig aufliegen lassen; tragfähige Gewindeaufnahme sicherstellen.
- Belastungsrichtung: Seitenzug vermeiden und Last so anschlagen, dass die Krafteinleitung in zulässiger Richtung erfolgt.
- Prüfung vor Gebrauch: Sichtkontrolle auf Korrosion, Verformung und andere Beschädigungen; beschädigte Teile nicht verwenden.
- Nachweis: Bei dokumentationspflichtigen Anwendungen kann ein Abnahmeprüfzeugnis DIN EN 10204, 3.1 (auf Wunsch) genutzt werden.
Technische Daten
Arbeitsbereich: Die angegebenen Tragfähigkeiten gelten als WLL im geraden Zug.
| WLL (kg) | WLL (t) | Gewinde | Oberfläche | Gewinde | Werkstoff | Gewicht (kg/100 Stk) | VE (Stk) | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|

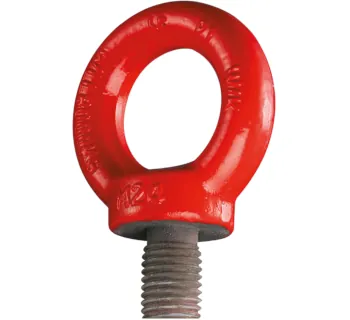

| 400 | 0.4 | M6 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 5.00 | 7 | KLE-66200060VE |
| 800 | 0.8 | M8 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 6.00 | 6 | KLE-66200080VE |
| 1000 | 1.0 | M10 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 11.00 | 5 | KLE-66200100VE |
| 1600 | 1.6 | M12 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 18.00 | 5 | KLE-66200120VE |
| 4000 | 4.0 | M16 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 28.00 | 5 | KLE-66200160VE |
| 6000 | 6.0 | M20 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 45.00 | 2 | KLE-66200200VE |
| 8000 | 8.0 | M24 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 74.00 | 2 | KLE-66200240VE |
| 12000 | 12.0 | M30 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 166.00 | 1 | KLE-66200300VE |
| 16000 | 16.0 | M36 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 265.00 | 1 | KLE-66200360VE |
| 24000 | 24.0 | M42 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 400.00 | 1 | KLE-66200420VE |
| 32000 | 32.0 | M48 | pulverlackiert | phosphatiert | hochfester Vergütungsstahl / Schraubenstahl | 658.00 | 1 | KLE-66200480VE |
Passende Artikel/Zubehör
- Hochfeste Ringmuttern (Kleinsorge): passende Ergänzung für Anwendungen mit Innengewinde.
- Ringschrauben DIN 580 - C15E (Kleinsorge): Alternative, wenn eine DIN-Ausführung gefordert ist.
- Ringmuttern DIN 582 - C15E (Kleinsorge): DIN-Alternative für Anschlagpunkte mit Innengewinde.
Links & Typenseiten (TOMANRO)
Alle Größen mit WLL im geraden Zug.
https://www.tomanro.de/2899-Kleinsorge_Hochfeste_Ringschrauben-TypenKompakte Übersicht als PDF.
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-Kleinsorge-Hochfeste_Ringschrauben.pdfInnengewinde-Variante im hochfesten System.
https://www.tomanro.de/2900-Kleinsorge_Hochfeste_Ringmuttern-TypenDIN-Variante im Sortiment.
https://www.tomanro.de/2893-Kleinsorge_Ringschrauben_DIN_580___C15E-TypenDIN-Ringmutter für Innengewinde.
https://www.tomanro.de/2894-Kleinsorge_Ringmuttern_DIN_582___C15E-TypenBild
Abmessungen Hochfeste Ringschrauben
| Hochfeste Ringschrauben | WLL im geradem Zug (kg) | WLL in geradem Zug (t) | d1 (mm) | d2 (mm) | d3 (mm) | d4 (mm) | h (mm) | k (mm) | l (mm) |
|---|---|---|---|---|---|---|---|---|---|
