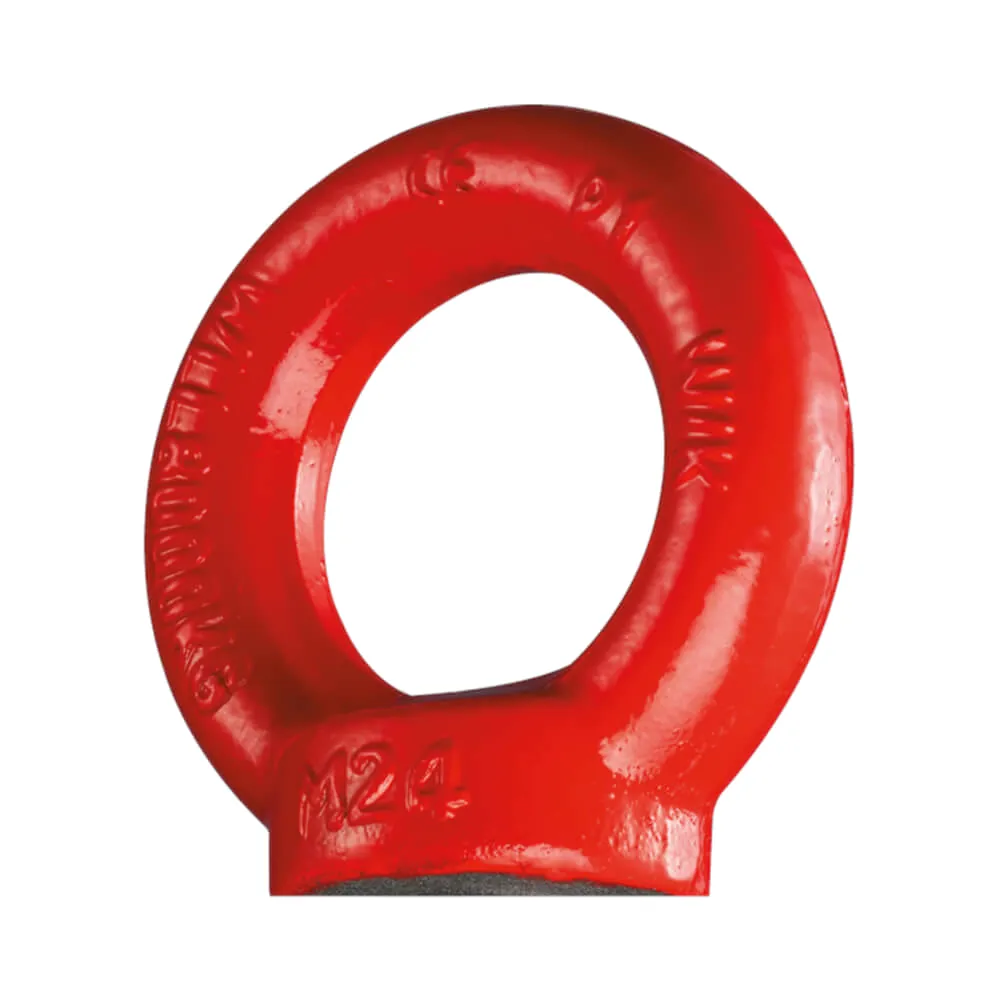

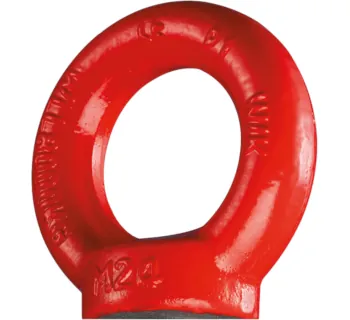

Kleinsorge Hochfeste Ringmuttern
Die hochfesten Ringmuttern von Kleinsorge sind Anschlagpunkte mit Innengewinde für Hebe- und Transportaufgaben mit definierter WLL im geradem Zug. Die Ausführung ist rot pulverlackiert mit phosphatiertem Gewinde und bietet hohe Tragfähigkeit bei professionellen Anwendungen.
- Hohe Tragfähigkeit (variantenabhängige WLL)
- WLL im geradem Zug je Größe klar definiert
- Innengewinde für Montage auf Schraube/Gewindebolzen
- Ausführung rot pulverlackiert (gute Sichtbarkeit/Schutz)
- Gewinde phosphatiert (oberflächenbehandelt)
- Gewindegrößen variantenabhängig verfügbar
- Abnahmeprüfzeugnis nach DIN EN 10204, 3.1 auf Wunsch
Die hochfesten Ringmuttern von Kleinsorge sind Anschlagpunkte mit Innengewinde für Hebe- und Transportaufgaben mit definierter WLL im geradem Zug. Die Ausführung ist rot pulverlackiert mit phosphatiertem Gewinde und bietet hohe Tragfähigkeit bei professionellen Anwendungen.
- Hohe Tragfähigkeit (variantenabhängige WLL)
- WLL im geradem Zug je Größe klar definiert
- Innengewinde für Montage auf Schraube/Gewindebolzen
- Ausführung rot pulverlackiert (gute Sichtbarkeit/Schutz)
- Gewinde phosphatiert (oberflächenbehandelt)
- Gewindegrößen variantenabhängig verfügbar
- Abnahmeprüfzeugnis nach DIN EN 10204, 3.1 auf Wunsch
Informationen: Hochfeste Ringmuttern
Die hochfesten Ringmuttern von Kleinsorge sind Anschlagpunkte für den sicheren Transport und das Heben von Lasten, wenn eine passende Schraube bzw. ein Gewindebolzen als Gegenstück verwendet wird. Sie sind für den professionellen Einsatz ausgelegt und kombinieren hohe Tragfähigkeit (WLL) mit robuster Ausführung.
Produktbeschreibung
Die Ringmutter wird als Lastaufnahmepunkt eingesetzt, wenn am Bauteil ein geeignetes Gewinde vorhanden ist bzw. eine Schraubverbindung realisiert werden soll. Die Ausführung ist pulverlackiert (rot) und das Gewinde phosphatiert.
Arbeitsbereich / Belastungsrichtung
Die Tragfähigkeit ist als WLL im geradem Zug angegeben und darf nicht überschritten werden. Der Anschlagpunkt ist so zu positionieren, dass die Lastaufnahme dem angegebenen geraden Zug entspricht.
Einsatzbereiche
- Maschinenbau: Heben und Positionieren von Aggregaten, Gehäusen und Baugruppen.
- Industrie & Instandhaltung: Montage- und Wartungsarbeiten mit definierten Anschlagpunkten.
- Anlagenbau: Transport und Einbau von Komponenten wie Schaltschränken, Getrieben oder Modulen.
- Werkstatt & Fertigung: Temporäre Hebevorgänge an Bauteilen mit vorhandener Schraubverbindung.
Unterschiede der Varianten
Die Varianten unterscheiden sich über WLL (Tragfähigkeit), Gewindegröße und Gewicht. Eine darüberhinausgehende Variantenlogik ist nicht angegeben.
Technische Daten / Variantenübersicht
| WLL im geradem Zug | Gewinde | Gewicht | Oberfläche | Artikel-Nr. | VPE |
|---|---|---|---|---|---|
| 0.4 t (400 kg) | M6 | ca. 0.05 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200060VE | 7 Stk / VE |
| 0.8 t (800 kg) | M8 | ca. 0.06 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200080VE | 7 Stk / VE |
| 1.0 t (1000 kg) | M10 | ca. 0.11 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200100VE | 6 Stk / VE |
| 1.6 t (1600 kg) | M12 | ca. 0.18 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200120VE | 5 Stk / VE |
| 4.0 t (4000 kg) | M16 | ca. 0.28 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200160VE | 5 Stk / VE |
| 6.0 t (6000 kg) | M20 | ca. 0.45 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200200VE | 3 Stk / VE |
| 8.0 t (8000 kg) | M24 | ca. 0.87 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200240VE | 3 Stk / VE |
| 12.0 t (12000 kg) | M30 | ca. 1.66 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200300VE | 2 Stk / VE |
| 16.0 t (16000 kg) | M36 | ca. 2.65 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200360VE | 1 Stk / VE |
| 24.0 t (24000 kg) | M42 | ca. 4.00 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200420VE | 1 Stk / VE |
| 32.0 t (32000 kg) | M48 | ca. 6.58 kg | pulverlackiert (rot), Gewinde phosphatiert | KLE-67200480VE | 1 Stk / VE |
Sicherheitsaspekte & Normen
- WLL: Die angegebene Tragfähigkeit (WLL im geradem Zug) darf nicht überschritten werden.
- Kennzeichnung: Ausführung mit Kennzeichnung WK, WLL, CE und Charge.
- Zeugnisse: Auf Wunsch lieferbar mit Abnahmeprüfzeugnis nach DIN EN 10204, 3.1.
- Montage: Die Ringmutter muss vollständig und plan anliegen; das Gegenstück (Schraube/Gewindebolzen) ist passend zum Gewinde zu wählen und sicher zu montieren.
- Anschlagen: Anschlagmittel so führen, dass die Lastaufnahme dem angegebenen geraden Zug entspricht.
Passende Artikel/Zubehör
Variantenübersicht auf TOMANRO.
https://www.tomanro.de/2900-Kleinsorge_Hochfeste_Ringmuttern-TypenPassendes Gegenstück mit Außengewinde.
https://www.tomanro.de/2899-Kleinsorge_Hochfeste_Ringschrauben-TypenSichere, lösbare Verbindung im Anschlagstrang.
https://www.tomanro.de/2906-Kleinsorge_Schaekel_mit_Schlitzbolzen_Form_B-TypenRobustes Verbindungsmittel für Schwerlast.
https://www.tomanro.de/254-Kleinsorge_Schaekel_geschweift-TypenHinweise zu Montage und Anschlagsarten.
https://www.tomanro.de/261-Ringschrauben-Gruppe
Abmessungen Hochfeste Ringmuttern
| Hochfeste Ringmuttern | WLL im geradem Zug (kg) | WLL in geradem Zug (t) | d1 (mm) | d2 (mm) | d3 (mm) | d4 (mm) | h (mm) | k (mm) |
|---|---|---|---|---|---|---|---|---|
