Ringschrauben DIN 580 - C15E
Next

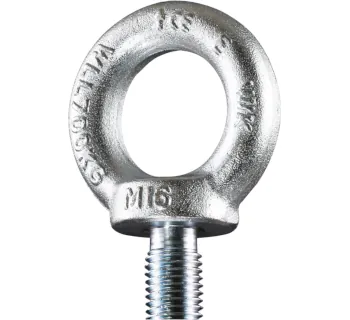

Kleinsorge Ringschrauben DIN 580 - C15E 1049 80 kg

Kleinsorge Ringschrauben DIN 580 - C15E

Ringschrauben nach DIN 580 und Ringmuttern nach DIN 582 dienen vorwiegend als Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen wie Motoren, Schaltschränken, Getrieben und zu deren Transport.
Diese Kleinsorge Ringschrauben bestehen aus dem Werkstoff C15E mit legiertem Aluminiumanteil von 0,025 - 0,05% zur Erhöhung der Alterungsbeständigkeit. Zudem sind Tragfähigkeiten und Bruchlasten unter 90° (Querzug) ergänzt.


Werkstoff: C15E
Zeugnisse: Auf Wunsch lieferbar mit Abnahmeprüfzeugnis nach DIN EN 10204, 3.1
Temperatureinsatzbereich: -20°C bis +200°C
Anwendungsbereich: Als Teil von Anschlagmitteln und als Lastaufnahmemittel
Zu den Abmessungen
40 Artikel Ringschrauben DIN 580 - C15E
Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben DIN 580 - C15E
WLL im geradem Zug
Gewinde
Gewindelänge
Norm
Werkstoff
Verarbeitung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Ringschrauben nach DIN 580 und Ringmuttern nach DIN 582 dienen vorwiegend als Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen wie Motoren, Schaltschränken, Getrieben und zu deren Transport.
Diese Kleinsorge Ringschrauben bestehen aus dem Werkstoff C15E mit legiertem Aluminiumanteil von 0,025 - 0,05% zur Erhöhung der Alterungsbeständigkeit. Zudem sind Tragfähigkeiten und Bruchlasten unter 90° (Querzug) ergänzt.


Werkstoff: C15E
Zeugnisse: Auf Wunsch lieferbar mit Abnahmeprüfzeugnis nach DIN EN 10204, 3.1
Temperatureinsatzbereich: -20°C bis +200°C
Anwendungsbereich: Als Teil von Anschlagmitteln und als Lastaufnahmemittel

Informationen: Ringschrauben DIN 580 - C15E

Die Kleinsorge Ringschrauben nach DIN 580 aus C15E sind robuste Lastaufnahmemittel, die speziell für den sicheren Transport und die dauerhafte Befestigung an Maschinen und Bauteilen entwickelt wurden. Ob an Getrieben, Motoren oder Schaltschränken – diese Ringschrauben garantieren höchste Zuverlässigkeit, auch bei Querbelastung bis 90°.

Normgerecht nach DIN 580

Gefertigt nach der bekannten Industrienorm für höchste Passgenauigkeit und Sicherheit bei der Montage.

Werkstoff C15E

Unlegierter Qualitätsstahl mit hervorragenden Zähigkeitseigenschaften und zusätzlichem Aluminiumanteil für Alterungsbeständigkeit.

Querzugfähig bis 90°

Tragfähigkeiten und Bruchlasten sind auch bei abweichenden Zugrichtungen dokumentiert – ideal für flexible Anwendungen.

Prüfzeugnisse auf Anfrage

Auf Wunsch liefern wir ein Abnahmeprüfzeugnis nach DIN EN 10204, 3.1 für Ihre Sicherheitsdokumentation.

Hochwertiger Stahl C15E mit Aluminiumzusatz

Der verwendete Werkstoff C15E bietet eine perfekte Kombination aus Festigkeit, Zähigkeit und langer Lebensdauer. Durch den Aluminiumanteil von 0,025 % bis 0,05 % wird die Alterungsbeständigkeit gezielt verbessert – ein deutlicher Vorteil bei langer Verweildauer im Außenbereich oder bei wechselnden Temperaturen.

Eigenschaft Wert
Norm DIN 580
Werkstoff C15E mit Aluminiumanteil (0,025 – 0,05 %)
Temperaturbereich -20 °C bis +200 °C
Prüfzeugnis Auf Wunsch nach DIN EN 10204, 3.1
Querbelastung Tragfähigkeiten bis 90° dokumentiert
Korrosionsschutz Auf Anfrage auch galvanisch verzinkt erhältlich

Maschinenbau

Ideal zur dauerhaften Fixierung oder zum Anheben schwerer Maschinenkomponenten wie Motorblöcke oder Getriebekästen.

Elektrotechnik

Verwendung an Schaltschränken und Steuerkästen für sichere Handhabung und Montagevorgänge.

Montage & Transport

Als Teil von Anschlagmitteln in Verbindung mit Seilen, Ketten oder Hebebändern für temporäre Hebevorgänge.

Sicherheitshinweis

Ringschrauben dürfen nur mit vollständigem Gewindeeingriff verwendet werden. Zugrichtung und Belastung müssen der Norm DIN 580 entsprechen. Beachten Sie stets die angegebenen Tragfähigkeiten und Sicherheitsrichtlinien. Nicht für drehende Lasten oder permanente Bewegungsauslenkung geeignet.

Pro-Tipp für Anwender

Für maximale Sicherheit bei Querbelastung empfiehlt sich der Einsatz mit einer abgestimmten Ringscheibe und formschlüssiger Gewindeeinbringung. Bei regelmäßiger Nutzung im Außenbereich sollte eine verzinkte Variante verwendet werden, um Korrosion vorzubeugen.

Kleinsorge Ringschrauben DIN 580 – Jetzt bestellen!

Verlassen Sie sich auf geprüfte Qualität „Made in Germany“ und bestellen Sie Ihre Ringschrauben DIN 580 aus C15E noch heute – für sichere Hebevorgänge und zuverlässige Befestigung in Industrie und Handwerk.

Masszeichnung von Kleinsorge Ringschrauben DIN 580 - C15E

Abmessungen Ringschrauben DIN 580 - C15E


Ringschrauben DIN 580 - C15EWLL im geradem Zug
(kg)
WLL in geradem Zug
(t)
d1
(mm)
d2
(mm)
d3
(mm)
d4
(mm)
h
(mm)
k
(mm)
l
(mm)
0.08 t, roh800.08M620362036813.0
0.14 t, roh1400.14M820362036.0813.0
0.23 t, roh2300.23M1025452545.01017.0
0.34 t, roh3400.34M1230543053.01220.5
0.49 t, roh4900.49M1435633562.01427.0
0.70 t, roh7000.70M1635633562.01427.0
0.85 t, roh8500.85M1840724071.01633.0
1.20 t, roh12001.20M2040724071.01630.0
1.40 t, roh14001.40M2250905090.02036.0
1.80 t, roh18001.80M2450905090.02036.0
2.10 t, roh21002.10M2755965097.02039.0
3.20 t, roh32003.20M306510860109.02445.0
3.20 t, roh32003.20M336510860109.02445.0
4.60 t, roh46004.60M367512670128.02854.0
6.30 t, roh63006.30M428514480147.03263.0
8.60 t, roh86008.60M4810016690168.03868.0
11.50 t, roh1150011.50M56110184100187.04278.0
16.00 t, roh1600016.00M64120206110208.04890.0
20.00 t, roh2000020.00M72150260140260.060100.0
28.00 t, roh2800028.00M80170296160298.068112.0
40.00 t, roh4000040.00M100190330180330.075130.0
0.08 t, Galv. verzinkt800.08M620362036813.0
0.14 t, Galv. verzinkt1400.14M820362036813.0
0.23 t, Galv. verzinkt2300.23M10254525451017.0
0.34 t, Galv. verzinkt3400.34M12305430531220.5
0.49 t, Galv. verzinkt4900.49M14356335621427.0
0.70 t, Galv. verzinkt7000.70M16356335621427.0
0.85 t, Galv. verzinkt8500.85M18407240711630.0
1.20 t, Galv. verzinkt12001.20M20407240711630.0
1.40 t, Galv. verzinkt14001.40M22509050902036.0
1.80 t, Galv. verzinkt18001.80M24509050902036.0
2.10 t, Galv. verzinkt21002.10M27559650972039.0
3.20 t, Galv. verzinkt32003.20M3065108601092445.0
3.20 t, Galv. verzinkt32003.20M3365108601092445.0
4.60 t, Galv. verzinkt46004.60M3675126701282854.0
6.30 t, Galv. verzinkt63006.30M4285144801473263.0
8.60 t, Galv. verzinkt86008.60M48100166901683868.0
11.50 t, Galv. verzinkt1150011.50M561101841001874278.0
16.00 t, Galv. verzinkt1600016.00M641202061102084890.0
20.00 t, Galv. verzinkt2000020.00M7215026014026060100.0
