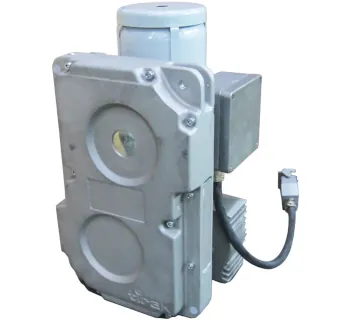

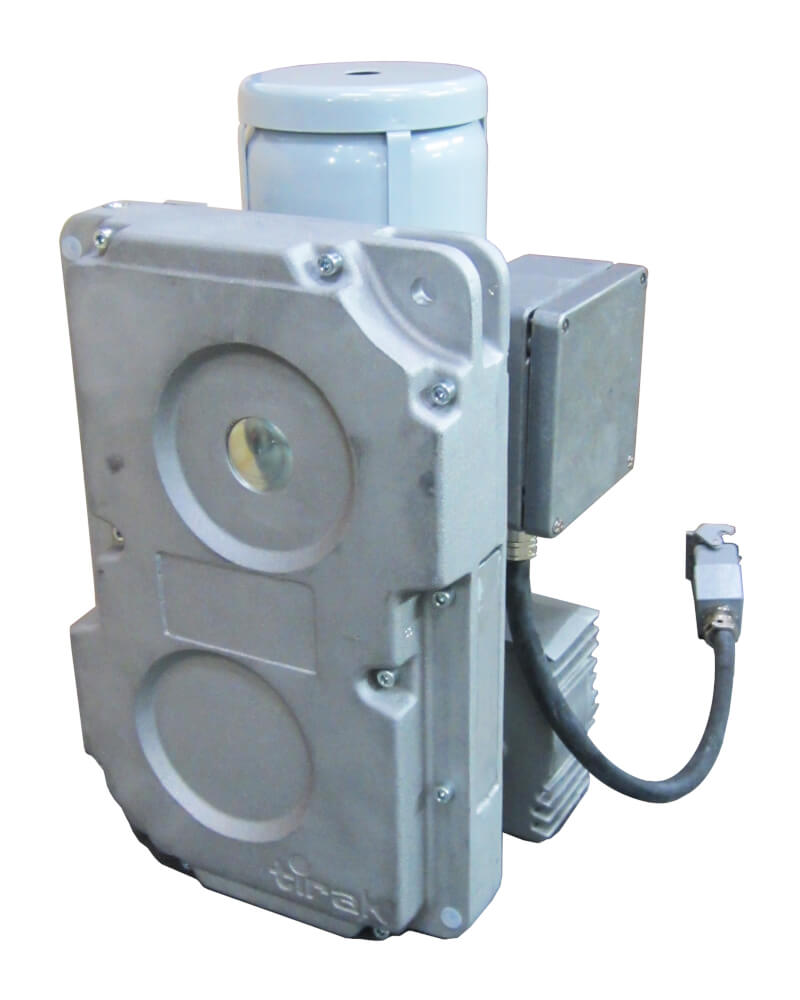

Tractel Tirak T-Serie

Einsatzbereiche

Die T-Serie wird überall dort eingesetzt, wo Material kontrolliert bewegt werden muss – insbesondere bei wiederkehrenden Fahrbewegungen in beide Richtungen.

• Instandhaltung und Montage: Umsetzen, Ausrichten und Verfahren von Aggregaten und Bauteilen.
• Industrie und Anlagenbau: Materialhandling entlang definierter Seilwege mit Umlenkungen.
• Logistik und Werksverkehr: Hin- und Herziehen von Lasten (z. B. das Vor- und Zurückziehen von Wagen/Lasten auf Ebenen).
• Baustelle: Temporäre Zug- und Hubaufgaben mit flexibler Seilführung.

Funktionsprinzip

Seildurchlauf statt Seiltrommel

Als Seildurchlaufwinde treibt die tirak das Drahtseil an, ohne es auf- oder abzuwickeln. Das ermöglicht konstante Arbeitsabläufe und eine Seilführung, die sich über Umlenkrollen oder Einscheren an die jeweilige Aufgabe anpassen lässt (systemabhängig).

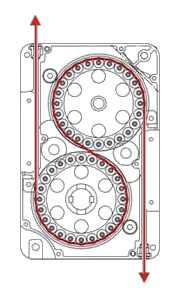

Zwei Treibscheiben mit S-förmiger Seilführung

Bei der T-Serie läuft das Seil in einer S-förmigen Bewegung über zwei Treibscheiben. Die Treibscheiben bestehen aus je zwei Hälften, die über Federkraft gegeneinander gedrückt werden: Beim Einführen wird das Seil erfasst und durch die drehenden Scheiben durch das Gerät gezogen; eine Führung (Weiche) leitet das Seil von der ersten auf die zweite Treibscheibe, bis es auf der gegenüberliegenden Seite wieder austritt.

Warum die T-Serie in beide Richtungen gleich stark zieht

Durch den symmetrischen Aufbau der zwei Treibscheiben kann das Seil von beiden Seiten eingezogen werden. Abhängig von der gewünschten Laufrichtung erfolgt der Seileinlauf entweder an der Motorseite oder an der gegenüberliegenden Seite, sodass Zugbewegungen vorwärts und rückwärts gleichwertig umgesetzt werden können.

Warum höherer Anpressdruck mehr Sicherheit bedeutet

Die Kraftübertragung erfolgt über Reibschluss zwischen Seil und Treibscheibenrille. Steigt die Seilzugkraft (z. B. durch höhere Last), erhöht sich der wirksame Anpressdruck zwischen Seil und Treibscheibe. Dadurch wächst die übertragbare Reibkraft (Reibkraft = Reibwert × Normalkraft) und das Risiko von Schlupf sinkt – vorausgesetzt, es werden ein freigegebenes Original-tirak™-Drahtseil mit korrektem Seil-Ø, saubere Seilbedingungen und eine korrekte Seilführung eingehalten.

Bedienung und Handhabung

Hängetaster steckbar

In der T-Serie wird die Bedienung typischerweise über einen Hängetaster steckbar realisiert: Der Taster ist über eine Steckverbindung gekoppelt und kann für den Transport abgenommen und getrennt verstaut werden. Über ein Verlängerungskabel lässt sich die Länge der Steuerleitung variabel anpassen, sodass Bedienpositionen mit größerem Abstand zur Winde einfacher umsetzbar sind.

Praxisablauf

• Vorbereitung: Winde sicher befestigen, Seil korrekt einführen, Seilweg und Arbeitsbereich absichern.
• Seilspannung: Seil kontrolliert anfahren, bis ein sauberer, ruckfreier Kraftschluss anliegt.
• Bewegen: Last kontrolliert ziehen bzw. verfahren (T-Serie: in beide Richtungen gleichwertig); bei Hubaufgaben Lastweg und Seilführung permanent überwachen.
• Stoppen: Bewegung feinfühlig beenden; Bedienlogik so nutzen, dass die Last jederzeit kontrollierbar bleibt.

Varianten und Unterschiede

Innerhalb der T-Serie unterscheiden sich die Varianten vor allem durch die verfügbare Hubgeschwindigkeit (ein- oder zweistufig) bei gleicher Grundfunktion mit beidseitig gleicher Zugkraft. Die folgenden Varianten sind als T1020-Familie belegt.

Auswahlhilfe

• Bewegungsprofil: Für Positionierarbeit ist eine langsamere Stufe vorteilhaft; zweistufige Modelle helfen, Positionieren und zügiges Verfahren zu kombinieren.
• Seil-Ø: Nur das zum Modell passende Original-tirak™-Drahtseil mit angegebenem Durchmesser einsetzen.
• Richtungskonzept: Bei Hin-und-Her-Aufgaben die beidseitige Zugfähigkeit der T-Serie gezielt nutzen (Seileinlauf je nach Richtung beachten).

Sicherheitsaspekte

• Nur Materialtransport: Die Winde darf ausschließlich für den Materialtransport verwendet werden; Personentransport ist nicht gestattet.
• Original-Seilpflicht: tirak-Winden dürfen nur mit einem Original-tirak™-Drahtseil mit angegebenem Seildurchmesser betrieben werden.
• Verschmutzung vermeiden: Seil vor Verunreinigungen schützen; in stark verschmutzter Umgebung sind Bürstenvorsätze zur Seilreinigung sinnvoll, da Schmutz über das Seil in das Gerät eingetragen werden kann.
• Seileinlauf beachten: Der Einlauf kann je nach Laufrichtung auf unterschiedlichen Seiten liegen; falsche Seilführung kann den Reibschluss beeinträchtigen.
• Systemverantwortung: Anschlagpunkte, Seilführung und Umlenkungen müssen zur Last und Anwendung passen und sicher ausgelegt sein.

Passende Artikel/Zubehör

• tirak Seil für geführte Lasten: Abgestimmtes Drahtseil für geführte Hub- und Zugsysteme mit definiertem Seil-Ø.
• tirak Seil für ungeführte Lasten: Konfektioniertes Drahtseil für frei schwebende, nicht geführte Lasten (systemabhängig).
• Umlenkrolle EPF: Robuste Umlenkrolle zur schnellen Umlenkung und Seilführung in Tractel-Systemen.
• blocstop BS: Lastsicherung/Fangvorrichtung zur Absicherung von Hub- und Zuganlagen im Materialtransport.
• tirak – mobile Winden: Rahmenlösung zum Schutz und für leichteres Handling bei häufig wechselnden Einsatzorten.
