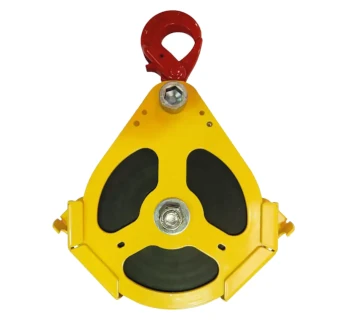

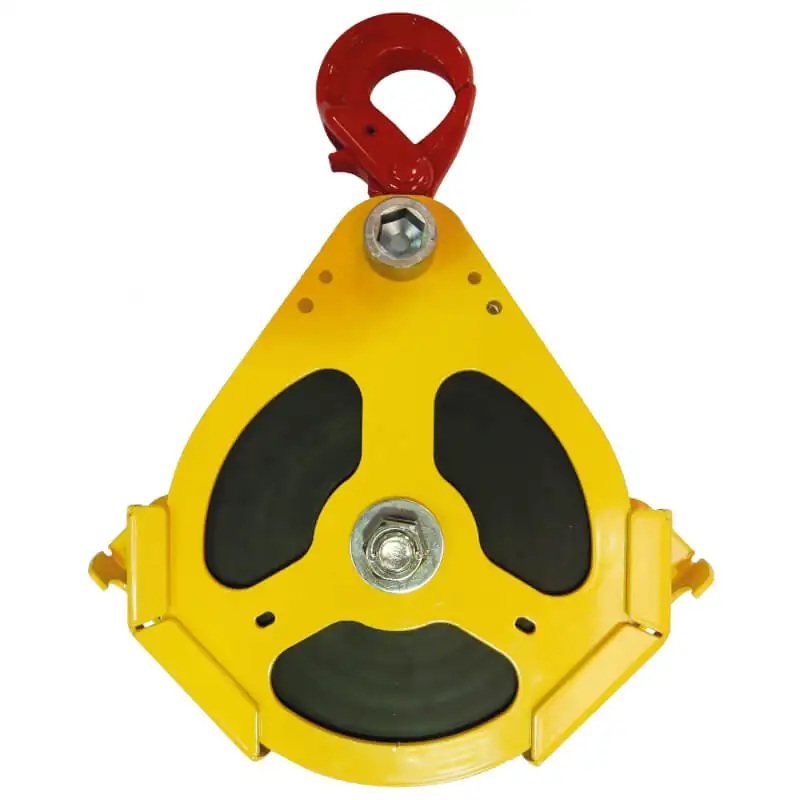

Tractel Umlenkrolle EPF

Die Umlenkrolle EPF von Tractel ist eine hochwertige Drahtseil-Umlenkrolle, die speziell für den Personentransport und den sicheren Materialtransport ausgelegt ist und der Norm EN 1808 für seilgeführte Personen- und Lastaufnahmemittel entspricht.

Sie ist Teil der EP-Baureihe EPA/EPC/EPF/EPE/EPL, für temporäre Hebe- und Seilzuganlagen konzipiert und erlaubt eine sehr schnelle Montage und Demontage der Seilscheibe an festen oder beweglichen Anschlagpunkten.

Bei der EPF-Ausführung kommt ein fester Automatikhaken (Safety Locking Hook) zum Einsatz, der das sichere und zeitsparende Anschlagen an Kranhaken, Traversen oder Anschlagpunkten ermöglicht.

Funktion und typische Anwendungen

Die Umlenkrolle EPF dient als Seilumlenkung bzw. als Snatch Block für Drahtseile und wird in Kombination mit TRACTEL-Winden (z. B. tirak™ oder tirfor®) und anderen Hebezeugen eingesetzt. Über den festen Automatikhaken wird die Rolle an einem geeigneten Anschlagpunkt befestigt, das Drahtseil läuft über die Polyamid-Seilscheibe und ändert dort seine Richtung.

• Personentransport mit zugelassenen Tractel-Systemen – insbesondere in Fassadenbefahranlagen, Aufzugs- und Steigschachtanlagen.
• Materialtransport – temporäre Hebe- und Zugvorrichtungen auf Baustellen, in Industrieanlagen oder bei Instandhaltungsarbeiten.
• Seilzuganlagen – Umlenkung von Drahtseilen zur Anpassung der Zugrichtung oder zur Einrichtung einfacher Flaschenzugsysteme.
• Temporäre Installationen – überall dort, wo eine schnelle Montage und Demontage von Umlenkrollen gefordert ist.

Die EPF-Umlenkrolle kann an festen oder beweglichen Anschlagpunkten mit ausreichender Tragfähigkeit installiert und problemlos in bereits bestehende Tractel-Hebesysteme eingebunden werden.

Konstruktive Merkmale

Die Umlenkrolle EPF ist für hohe Anforderungen im Personen- und Materialtransport konstruiert und bietet umfangreiche Sicherheitsreserven.

• Auslegung für Personentransport – EP-Baureihe gemäß EN 1808, zugelassen für das Heben von Personen und Geräten.
• Werkstoffe:
  • Seilscheibe aus schwarzem Polyamid (PA6G) für schonenden Seillauf
  • Flansche/Korpus aus hochfestem S690Q-Stahl für maximale Stabilität
• Feste Hakenaufhängung – EPF mit festem Automatikhaken (Safety Locking Hook) für sicheres Anschlagen und mechanische Sicherung gegen unbeabsichtigtes Aushängen.
• Schutzflansche mit Doppelfunktion:
  • Fingerschutz gegen Einklemmen in der Seilrille gemäß EN 1808
  • Endanschlag für Winden (Stop-Detection-Funktion bei entsprechend ausgerüsteten Systemen)
• Öffnende Bauweise – die Geometrie der Flansche erlaubt ein leichtes Einlegen des Drahtseils, ohne dass die Rolle vollständig demontiert werden muss.
• Hoher Sicherheitsfaktor – Bruchlast ≈ 4 × WLL, ausgelegt nach FEM 87 und EN 1808 für Man-Riding-Anwendungen.
• Farbcodierung: Flansche gelb, Haken weiß oder rot, Rolle schwarz – für klare visuelle Zuordnung und gute Erkennbarkeit.
• Kompatibilität mit TRACTEL-Winden (z. B. tirak™, tirfor®) für flexible Systemkonfigurationen.

Technische Daten – Umlenkrolle EPF

Sicherheit und Anwendungshinweise

Die Umlenkrolle EPF ist ein Lastaufnahmemittel für Drahtseile und darf nur in zulässigen Kombinationen mit geeigneten Winden und Anschlagmitteln betrieben werden.

• Für Personentransport nur im Rahmen kompletter, nach EN 1808 zugelassener Systeme (z. B. Tractel-Fassadenbefahranlagen) einsetzen.
• WLL der Umlenkrolle, des Drahtseils und aller Anschlagmittel darf keinesfalls überschritten werden; Stoßbelastungen und Schrägzug berücksichtigen.
• Nur Drahtseile im freigegebenen Durchmesserbereich mit ausreichender Bruchkraft verwenden und auf korrekten Sitz in der Seilrille achten.
• Vor jedem Einsatz Haken, Verriegelung, Flansche, Seilscheibe und Lager visuell auf Verformungen, Risse, Korrosion und übermäßigen Verschleiß prüfen.
• Umlenkrolle nur bei entlastetem Seil öffnen bzw. Seil einlegen; alle Sicherungselemente vollständig schließen und sichern, bevor Last aufgenommen wird.
• Wiederkehrende Prüfungen ausschließlich durch eine befähigte Person nach den jeweils gültigen Vorschriften (z. B. DGUV, BetrSichV, nationale Regeln) durchführen.
