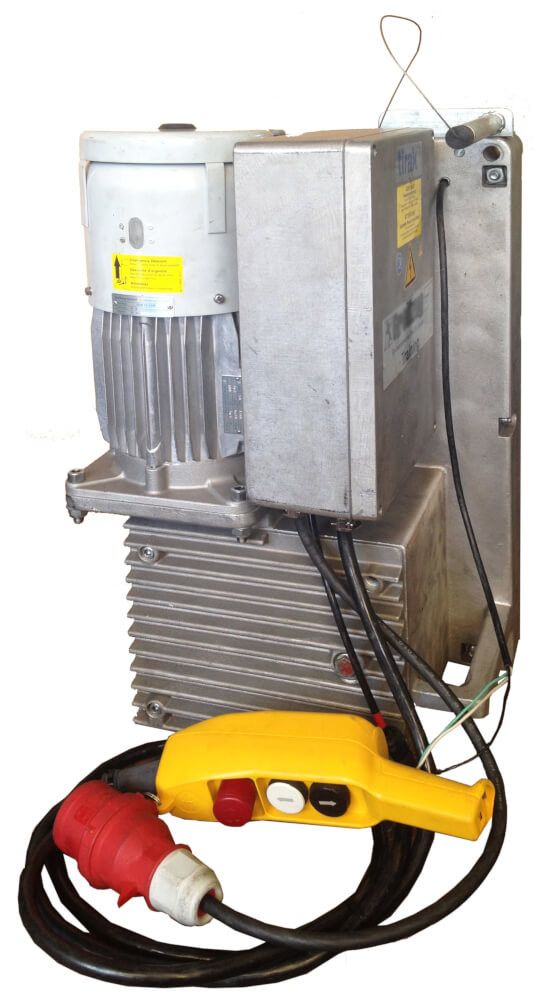

Tractel Tirak-X mit Hängetaster steckbar

Qualität, Zuverlässigkeit, Sicherheit

• Qualität: Kombination aus bewährter Technologie und modernen Produktionsmethoden; robust, leistungsstark und einfach zu transportieren.
• Zuverlässigkeit: Einzigartiges Design und extrem schonender Seilbetrieb zur Verlängerung der Produktlebensdauer.
• Sicherheit: Mehrere Sicherheitsstufen sind in der Seilwinde integriert; bei der Entwicklung werden relevante Normen und Sicherheitsvorschriften berücksichtigt.

Das Drahtseil läuft durch eine passende Rille der Treibscheibe und wird durch ein Andrucksystem formschlüssig angetrieben.

Einsatzbereiche

Die Seildurchlauftechnik ist besonders geeignet, wenn lange Hubwege, flexible Seilführung und wechselnde Einsatzorte gefragt sind.

• Baustelle und Montage: Heben und Positionieren von Bauteilen, Aggregaten und Ausrüstung.
• Anlagenbau und Industrie: Einbringen, Umsetzen und Ziehen von Komponenten in beengten Bereichen.
• Wartung und Instandhaltung: Materialhandling an Maschinen, in Schächten oder an schwer zugänglichen Stellen.
• Energie und Infrastruktur: Zugarbeiten und Materialtransport entlang von Seilwegen mit Umlenkungen.

Varianten und Auswahl

Unterschiede der Varianten

• Tragfähigkeit: Auswahl passend zur Last (Varianten von 300 kg bis 3000 kg).
• Hubgeschwindigkeit: Je nach Modell ein- oder zweistufig (z. B. 9 m/min, 18 m/min oder 4.5 / 9 m/min).
• Versorgungsspannung: Modelle für 230 V / 50 Hz oder 400 V / 50 Hz.
• Seil-Ø: Abhängig vom Modell (8 mm, 9 mm, 10 mm, 14 mm) – entscheidend für die korrekte Kombination aus Winde und Seil.
• Überlastsicherung: Ab 1000 kg Tragfähigkeit serienmäßig; für kleinere Modelle optional erhältlich.

Auswahlhilfe (praxisnah)

• Last und Einsatzart (heben/ziehen) definieren und die passende Tragfähigkeit wählen.
• Seil-Ø exakt nach Modell vorsehen, da die Treibscheibenrille auf den Durchmesser abgestimmt ist.
• Geschwindigkeit nach Prozess wählen: zweistufige Varianten eignen sich, wenn sowohl Positionieren als auch zügiges Verfahren benötigt wird.
• Versorgungsspannung an die Baustellen-/Anlageninfrastruktur anpassen (230 V oder 400 V).

Funktionsprinzip

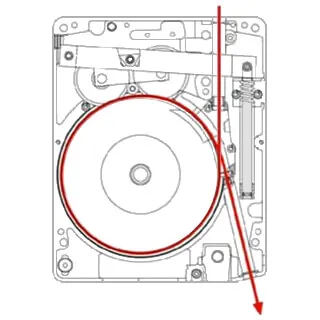

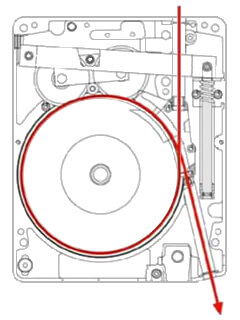

Der tirak arbeitet als Seildurchlaufwinde: Das Drahtseil wird nicht auf eine Trommel gewickelt, sondern läuft kontinuierlich durch die Winde. Der Antrieb erfolgt über eine Treibscheibe, die das Seil über Reibschluss erfasst und in Zugrichtung transportiert.

Bei der X-Serie wird das Seil in der Treibscheibe geführt und zusätzlich über ein Anpress-/Andrucksystem an die Treibscheibe gepresst. Dadurch wird die Kraftübertragung stabilisiert, insbesondere bei wechselnden Lasten und Seilführung.

Bedienung

Die Bedienung erfolgt über den Hängetaster (steckbar): Mit den Tasten werden die Bewegungen Heben/Senken bzw. Ziehen/Nachlassen direkt angesteuert. Beim Loslassen der Bedieneinrichtung wird die Bewegung sofort gestoppt und die integrierte Federkraftbremse schließt automatisch.

Praxisablauf

• Vorbereitung: Gerät sicher befestigen, Seil korrekt einlegen und den Arbeitsbereich absichern.
• Vorspannen: Winde kurz in Zugrichtung laufen lassen, bis das Seil sauber gespannt ist.
• Bewegen: Last kontrolliert heben/senken bzw. ziehen/nachlassen; Seilführung beobachten.
• Stoppen: Taste loslassen – die automatische Bremse hält die Last.
• Notfall: NOT-Halt betätigen bzw. Stromversorgung trennen, wenn die Situation unklar oder unsicher ist.

Vorteile im Einsatz

• Seildurchlaufprinzip – keine Trommel, dadurch praxisnah große Hubwege durch geeignete Seillängen realisierbar.
• Konstante Seilführung – gleichmäßiges Arbeiten ohne Trommellagen.
• Sichere Kraftübertragung – Treibscheibe mit Anpresssystem für stabilen Reibschluss.
• Bedienkomfort – Hängetaster steckbar für flexible Steuerung und schnellen Anschluss.
• Automatisches Halten – integrierte Federkraftbremse schließt beim Loslassen und bei Stromausfall.
• Kontrolliertes Handling – geeignet für Heben, Senken und Ziehen (je nach Ausführung) in Montage- und Industrieanwendungen.
• Systemflexibilität – Seilführung über Umlenkungen/Einscherung möglich (anwendungsabhängig), um den Aufbau an die Aufgabe anzupassen.

Sicherheitsaspekte und Normen

In der Seilwinde sind mehrere Sicherheitsstufen integriert, und bei der Konstruktion werden relevante Normen sowie Sicherheitsvorschriften berücksichtigt.

Integrierte Sicherheitsfunktionen

• Getriebereserven: Getriebeteile sind mit einem Vielfachen an Reserve ausgelegt.
• Betriebsbremse am Motor: zum Halten und Abbremsen der Last, mit sicherer Reserve dimensioniert.
• Fliehkraftbremse: bremst ein frei durchlaufendes Seil kontrolliert ab; unterstützt einen kontrollierten Ablauf, wenn die Motorbremse manuell gelöst wird.
• Federkraftbremse: verriegelt automatisch, sobald die UP/DOWN-Bedienung losgelassen wird oder bei Stromausfall.
• Überlastsicherung: gemäß Vorgaben der Maschinenrichtlinie sind Modelle ab 1000 kg Tragfähigkeit mit automatischer Überlastsicherung ausgestattet; für kleinere Modelle optional.
• Zusätzlicher Motorschutz: bei andauernder Überlast schaltet der Antriebsmotor als Schutz- und Sicherheitseinrichtung ab.

Normgerechte Systemauslegung im Betrieb

• Überlasteinstellung: Die maximal zulässige Überlast ist anwendungsabhängig und richtet sich nach den anwendbaren Richtlinien und Normen; die Festlegung und Einstellung liegt beim Systemhersteller/Betreiber.
• Werkseinstellung: Der Lastbegrenzer ist werkseitig so eingestellt, dass er bei einer maximal zulässigen Überlast von 125% der maximalen Betriebslast aktiviert.

Montage und Anwendungshinweise

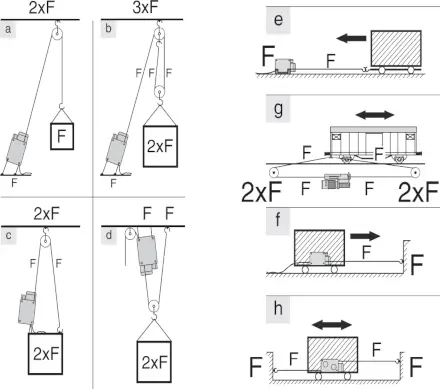

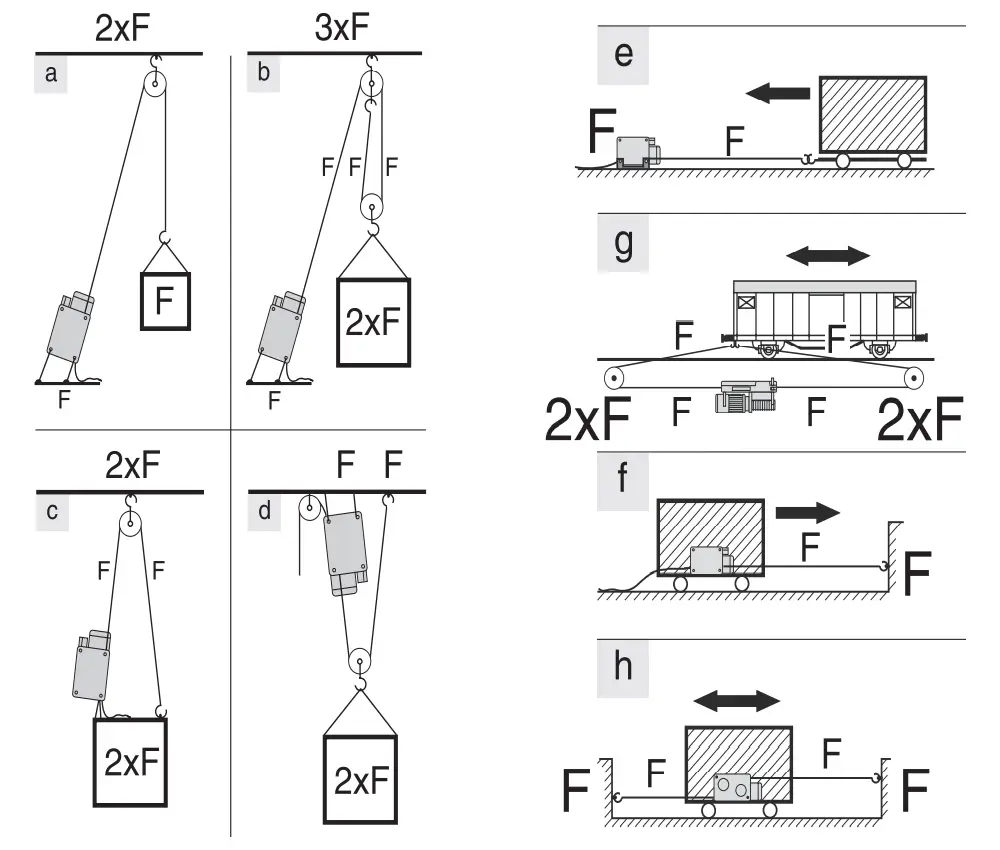

Montagearten

• Fixpunkt-Montage: Der tirak™ wird an einem Fixpunkt befestigt und zieht die Last am Drahtseil.
• Seil-Fixierung: Das Drahtseil wird fest installiert und der tirak™ bewegt sich mit der Last am Seil entlang.
• Umlenkung/Einscherung: Bei fest installierter Winde kann das Seil über Umlenkrollen geführt oder eingeschert werden, um die Seilführung an die Aufgabe anzupassen.

Ankerpunkte und Befestigung

• Anschlagpunkt und tragende Struktur müssen ausreichend dimensioniert sein und der Trag-/Zugkraft standhalten.
• Warnhinweis: Hochfeste, verzinkte Schrauben/Bolzen können spröde werden und brechen (z. B. Festigkeitsklassen 10.9 oder 12.9).

Seil und Seilführung

• Drahtseil: Betrieb mit dem zum Modell passenden Seil-Ø (8 mm, 9 mm, 10 mm oder 14 mm je nach Ausführung).
• Seilführung: Der seilschonende Betrieb unterstützt eine lange Seillebensdauer, setzt aber eine korrekte Seilführung (Umlenkungen, Einlauf) voraus.

Passende Artikel/Zubehör

Für einen praxisgerechten Einsatz werden in der Regel passende tirak™-Seile sowie Seilführungs- und Befestigungskomponenten benötigt.

• tirak Seil für geführte Lasten: Konfektionierte Drahtseile für Anwendungen mit definierter Lastführung.
• tirak Seil für ungeführte Lasten: Dreharm ausgeführtes Seil für frei hängende Lasten, kompatibel zu freigegebenen tirak™-Winden (Seil-Ø je nach Modell).
• Umlenkrollen: Für Umlenkung und angepasste Seilführung bei Fixpunkt-Montage oder komplexen Seilwegen.
• Mobile tirak™-Winden (X-Baureihe im Rahmen): Für häufig wechselnde Einsatzorte, wenn eine transportable Rahmenlösung mit Seilhandling benötigt wird.
