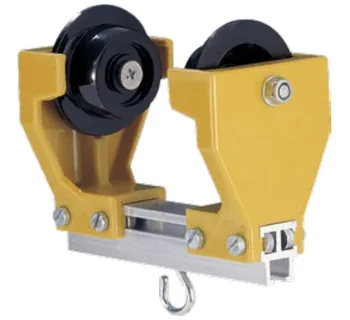

Wampfler Leitungswagen 2-rollig mit Haken
Der Leitungswagen 2-rollig mit Haken von Conductix-Wampfler ist für Rundleitungen in Festoon-/Schleppkabelsystemen am I-Träger ausgelegt und führt die Leitung in definierten Schlaufen entlang der Fahrstrecke. Die Leitung wird über separat zu bestellende Leitungsschellen 020111 am Haken aufgenommen; je nach Variante ist der Wagen für unterschiedliche Trägerbreiten verfügbar.
- Für Rundleitungen in I-Träger-Leitungswagensystemen
- 2-rollige Ausführung mit Haken zur Leitungsaufnahme
- Leitungsschellen 020111 erforderlich (separat zu bestellen)
- Tragfähigkeit: 10 kg
- Max. Fahrgeschwindigkeit: 50 m/min
- Varianten (I-Trägerbreite): Artikel-Nr. 022112-125, 022112-160, 022112-200
- Werkstoffe: Seitenteile/Rollen Kunststoff, Achsen rostfreier Stahl, Schrauben/Muttern verzinkter Stahl
Tragfähigkeit
max Trägerbreite b
Artikel-Nr.:
Der Leitungswagen 2-rollig mit Haken von Conductix-Wampfler ist für Rundleitungen in Festoon-/Schleppkabelsystemen am I-Träger ausgelegt und führt die Leitung in definierten Schlaufen entlang der Fahrstrecke. Die Leitung wird über separat zu bestellende Leitungsschellen 020111 am Haken aufgenommen; je nach Variante ist der Wagen für unterschiedliche Trägerbreiten verfügbar.
- Für Rundleitungen in I-Träger-Leitungswagensystemen
- 2-rollige Ausführung mit Haken zur Leitungsaufnahme
- Leitungsschellen 020111 erforderlich (separat zu bestellen)
- Tragfähigkeit: 10 kg
- Max. Fahrgeschwindigkeit: 50 m/min
- Varianten (I-Trägerbreite): Artikel-Nr. 022112-125, 022112-160, 022112-200
- Werkstoffe: Seitenteile/Rollen Kunststoff, Achsen rostfreier Stahl, Schrauben/Muttern verzinkter Stahl
Informationen: Leitungswagen 2-rollig mit Haken
Der Leitungswagen 2-rollig mit Haken von Conductix-Wampfler ist ein Leitungswagen für Rundleitungen in Schleppkabel-/Festoon-Systemen am I-Träger. Er läuft mit dem bewegten Verbraucher entlang der Fahrstrecke mit und führt die Leitung in definierten Schlaufen, um Energie- und Steuersignale zuverlässig zu übertragen.
Die Leitung wird über separat zu bestellende Leitungsschellen (Bestell-Nr. 020111) am Haken aufgenommen. Dadurch lassen sich Leitungen praxisnah befestigen und bei Bedarf auch einzeln bzw. untereinander anordnen (abhängig von der verwendeten Schelle und Systemauslegung).
Einsatzbereiche
- Krananlagen und Hebezeuge: Rundleitungen entlang der Kranbahn oder Fahrträger.
- Transport- und Handlingsysteme: bewegte Verbraucher mit Leitungsnachführung am I-Träger.
- Industrieanlagen: Energie- und Steuerleitungen als Rundleitung in Festoon-Systemen.
- Standardanwendungen mit moderaten Fahrgeschwindigkeiten und leichten Leitungspaketen.
Varianten
Die Baureihe ist in mehreren Varianten für unterschiedliche I-Trägerbreiten verfügbar. Die Auswahl erfolgt passend zur Trägergeometrie und zur geplanten Leitungsanordnung.
| Ausführung | Leitung | Tragfähigkeit | Artikel-Nr. |
|---|---|---|---|
| Leitungswagen 2-rollig mit Haken (Variante 1) | Rundleitung | 10 kg | 022112-125 |
| Leitungswagen 2-rollig mit Haken (Variante 2) | Rundleitung | 10 kg | 022112-160 |
| Leitungswagen 2-rollig mit Haken (Variante 3) | Rundleitung | 10 kg | 022112-200 |
Sicherheitsaspekte
- Tragfähigkeit beachten: Der Leitungswagen ist für 10 kg ausgelegt; die Last ergibt sich aus Leitung(en) inklusive Halter/Schelle und ggf. zusätzlicher Anbauteile.
- Fahrgeschwindigkeit berücksichtigen: Systemauslegung und Komponentenwahl passend zur maximalen Fahrgeschwindigkeit (bis 50 m/min).
- Leitungsbefestigung korrekt ausführen: Leitungsschellen 020111 sind erforderlich und müssen passend zur Leitung ausgewählt und sicher eingehängt werden.
- Schlaufenführung sicherstellen: Leitungen so verlegen, dass keine Knickbelastung, Verdrehung oder Scheuerstellen entstehen.
- Regelmäßige Sichtprüfung: Laufrollen, Achsen, Befestiger sowie Haken/Schelle und Leitungszustand bei wiederkehrenden Verfahrzyklen prüfen.
Technische Merkmale
| Systemtyp | Leitungswagensystem am I-Träger (Festoon/Schleppkabel) |
|---|---|
| Aufnahme | Haken zur Aufnahme von Leitungsschellen 020111 (separat zu bestellen) |
| Tragfähigkeit | 10 kg |
| Max. Fahrgeschwindigkeit | 50 m/min |
| Werkstoffe |
Seitenteile: Kunststoff Laufrollen: Kunststoff (Gleitlager) Achsen: Stahl, rostfrei Schrauben/Muttern: Stahl, verzinkt |
Montagehinweise
Der Leitungswagen wird auf dem passenden I-Träger eingesetzt und im System so angeordnet, dass die Rundleitung in Schleifen zwischen Endpunkt und mitlaufenden Wagen geführt wird. Die Leitung wird über Leitungsschellen 020111 am Haken befestigt; dabei ist auf eine spannungsarme Schlaufenlänge und ausreichend Biegeradius zu achten.
Für einen zuverlässigen Betrieb sollten Endklemmen und ggf. ein Mitnehmerwagen als Systemkomponenten vorgesehen werden, damit die Wagen definierte Wege fahren und die Leitung kontrolliert nachgeführt wird.
Passende Artikel/Zubehör
- Leitungsschelle I-Träger (für die Befestigung der Rundleitung am Haken; Ausführungen passend zum Kabeldurchmesser).
- Endklemme für Rundleitung als fester Systemstart/-endpunkt für die Leitungsführung.
- Mitnehmerwagen zur Mitnahme der nachfolgenden Leitungswagen durch den bewegten Verbraucher (systemabhängig).
- Leitungswagen 2-rollig, Rundkabel (Übersicht/Alternativen innerhalb der Rundkabel-Leitungswagen).
- Leitungswagen 4-rollig, Rundkabel für Anwendungen mit höherer Stabilitätsanforderung (systemabhängig).
Links
Variantenübersicht und Artikelauswahl für Rundleitungen am I-Träger.
Link öffnenLeitungsschellen zur Befestigung der Rundleitung am Haken.
Link öffnenFester Systemendpunkt zur definierten Leitungsführung im Festoon-System.
Link öffnenMitnahme der Leitungswagen durch den bewegten Verbraucher (systemabhängig).
Link öffnenSystemeinordnung und Alternativen für Rundkabel-Leitungswagen am I-Träger.
Link öffnenStabilere Rundkabel-Leitungswagen-Option für I-Träger-Festoon-Systeme.
