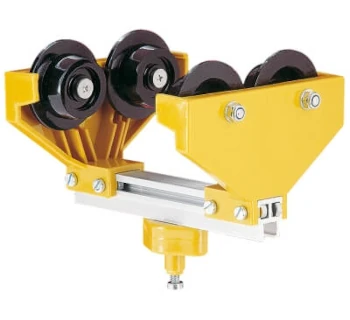

Wampfler Leitungswagen 4-rollig, Rundkabel

Die Leitungswagen 4-rollig für Rundkabel des Programms 0314 gehören zur S-Line Serie 0314, einem einfachen I-Träger-Leitungswagensystem für leichte Kabelpakete und moderate Fahrgeschwindigkeiten. Die Wagen bestehen aus Kunststoff, laufen auf I-Trägern und sind für die Energie- und Datenzuführung zu beweglichen Verbrauchern wie Elektrokettenzügen, Schwenkkranen oder Transportsystemen ausgelegt.

Die 4-rolligen Ausführungen (z. B. 022124-125, 022124-160, 022124-200, 022124-250) sind speziell für die Aufnahme von Rundleitungen oder Schläuchen konzipiert. Sie werden über ein integriertes Kugelgelenk mit Leitungshaltern Typ 020131 ergänzt und bilden gemeinsam mit Endklemmen ein komplettes Festoon-System für Rundleitungen.

Aufbau und Funktionsprinzip

Ein Leitungswagensystem des Programms 0314 besteht aus einer Endklemme am festen Anschluss, mehreren Leitungswagen und den dazwischen in Schlaufen geführten Rundkabeln bzw. Schläuchen. Der mit dem beweglichen Verbraucher verbundene Wagen zieht alle nachfolgenden Wagen mit, sodass die Leitungen in definierten Schleifen mitlaufen.

Der 4-rollige Rundkabel-Leitungswagen ist dabei folgendermaßen aufgebaut:

• Vier spurkranzgeführte Kunststoff-Laufrollen mit Gleitlager sorgen für einen sicheren, stabilen Lauf auf dem I-Träger und verteilen die Last gleichmäßig.
• Kunststoff-Seitenteile tragen die Rollen und das Kugelgelenk, das eine flexible Ausrichtung der Leitungshalter zum Leitungsbündel erlaubt.
• Achsen aus rostfreiem Stahl gewährleisten Korrosionsbeständigkeit und langlebige Lagerstellen.
• Das Kugelgelenk aus Kunststoff verbindet den Wagen mit dem Leitungshalter 020131, an dem ein oder mehrere Rundkabel bzw. Schläuche sicher befestigt werden.
• Schrauben und Muttern aus verzinktem Stahl sorgen für eine robuste Verschraubung und einfache Montage.
• Die Wagen sind auf Aluminium-Trägerschienen bzw. I-Träger mit parallelem oder konischem Flansch ausgerichtet.

Durch die 4-rollige Ausführung erhöht sich im Vergleich zu 2- oder 3-rolligen Wagen die Kipp- und Spurtreue des Systems – besonders bei längeren Trägerlängen oder wenn zusätzliche Querkräfte auftreten.

Technische Merkmale der 4-rolligen Rundkabel-Leitungswagen (Programm 0314)

Die folgenden Daten basieren auf dem Katalog „Leitungswagensysteme für I-Träger Programm 0314“ (z. B. Typ 022124-125 ff.).

Hinweis: Konkrete Werte können je nach Ausführung abweichen; maßgeblich sind die projektspezifischen Datenblätter und Bestellunterlagen von Conductix-Wampfler.

Typische Anwendungen der Leitungswagen 4-rollig für Rundkabel

Das Programm 0314 wird bevorzugt in leichteren Industrieanwendungen eingesetzt, bei denen Rundkabel oder Schläuche entlang eines I-Trägers sicher mitgeführt werden müssen.

• Energiezuführung für Elektrokettenzüge und Kräne, die auf demselben I-Träger verfahren.
• Schwenkkrane und Konsolkrane mit moderaten Verfahrwegen und leichten Kabelpaketen.
• Transportsysteme und Intralogistik-Anwendungen, bei denen Steuer- und Leistungsleitungen mitlaufen müssen.
• Anlagen, in denen zusätzlich Luft- oder Wasserschläuche mitgeführt werden, z. B. für Druckluftwerkzeuge oder Reinigungs- und Kühlmedien.
• Allgemeine Maschinen- und Anlagenachsen, bei denen eine einfache, preiswerte Leitungsführung gefragt ist.

Vorteile der 4-rolligen Rundkabel-Leitungswagen im Programm 0314

• Hohe Laufruhe und Spurtreue – vier Laufrollen verteilen die Last auf eine größere Auflagefläche, reduzieren Kippmomente und sorgen für einen ruhigen Lauf auch bei längeren I-Trägern.
• Stabile Führung von Rundleitungen – das Kugelgelenk erlaubt eine freie Ausrichtung der Leitungshalter, sodass sich Kabel und Schläuche spannungsarm in die Bewegungsrichtung einpendeln.
• Höhere Tragfähigkeit innerhalb der S-Line 0314 – mit bis zu 20.0 kg pro Wagen stehen mehr Reserven für größere Rundkabeldurchmesser oder mehrere Leitungen zur Verfügung.
• Gewichtsoptimierte Kunststoffbauweise – das geringe Eigengewicht der Wagen schont Antriebe und Fahrmechanik und unterstützt einen energieeffizienten Betrieb.
• Korrosionsbeständige Materialien – Kunststoff, rostfreie Achsen und verzinkte Schrauben erhöhen die Lebensdauer in vielen Innen- und Außenanwendungen.
• Flexible Bestückung mit Leitungshaltern – es können ein oder mehrere Leitungshalter 020131 je Wagen verwendet werden; bei unterschiedlichen Haltern wird der größte Halter oben montiert, um ein ruhiges Auspendeln zu gewährleisten.
• Einfache Montage und Einstellbarkeit – das Fahrwerk der Wagen ist auf die Trägerbreite einstellbar; die Leitungswagen können stirnseitig aufgeschoben oder auf den Träger gesetzt und mit wenigen Handgriffen fixiert werden.
• Kosteneffiziente Lösung für leichte Anwendungen – im Vergleich zu komplexeren Stahl-Leitungswagensystemen ist die S-Line 0314 eine wirtschaftliche Option für leichte bis mittlere Kabelpakete.

Planungs- und Anwendungshinweise

• Leitungswahl: Es dürfen nur Rundkabel verwendet werden, die ausdrücklich für den Einsatz in Leitungswagensystemen (Festoon-Systemen) zugelassen sind, um Biegewechselbeanspruchung und Lebensdaueranforderungen sicher einzuhalten.
• Geschwindigkeit und Belastung: Die maximale Fahrgeschwindigkeit von 50.0 m/min und die Tragfähigkeit von 20.0 kg pro Wagen sind bei der Auslegung zu berücksichtigen; bei höheren Ansprüchen sollten andere Programme (z. B. 0320/0325/0330) geprüft werden.
• Anzahl der Wagen: Die Anzahl der Leitungswagen und die Abstände zwischen ihnen werden anhand der Verfahrstrecke, des Leitungsgewichtes und der zulässigen Schlaufenlängen projektiert; hierzu stehen Anwendungsleitfäden und Auslegungshilfen zur Verfügung.
• Montage der Leitungshalter: Leitungen sind drallfrei zu montieren; bei mehreren Haltern pro Wagen wird der größte Halter oben montiert, um ein stabiles Schwingungsverhalten des Leitungsbündels zu erreichen.
• Sicherheit: Im Betrieb dürfen sich Personen nicht im Bereich der entstehenden Leitungsschlaufen aufhalten; Quetschstellen zwischen Wagen, Puffer und Fahrbahnträger sind bei der Planung geeigneter Schutzmaßnahmen zu berücksichtigen.
