Wampfler Leitungsschelle I-Träger

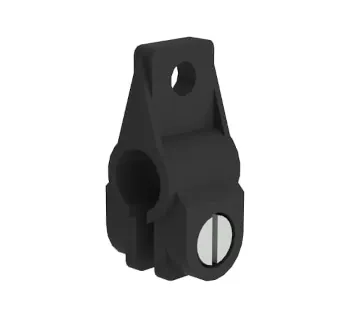

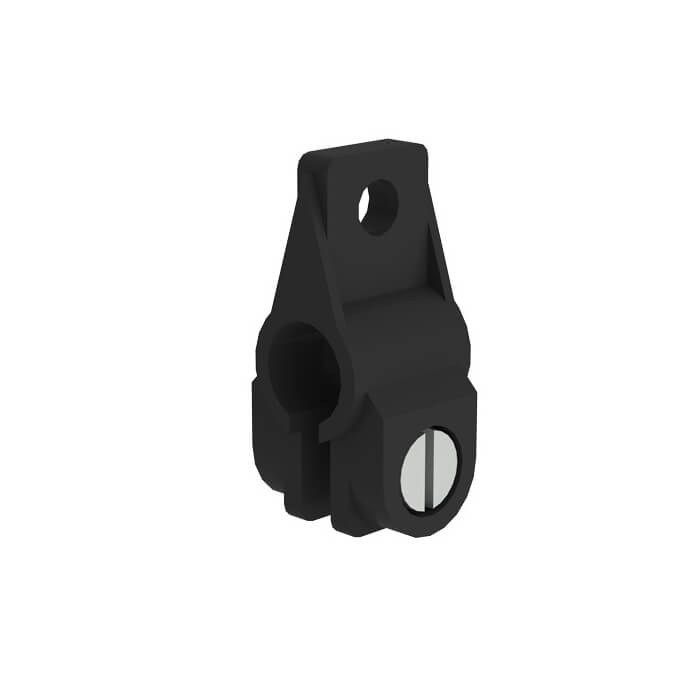

Die Leitungsschelle I-Träger von Conductix-Wampfler (Wampfler) ist eine Kabelhalterung für Rundleitungen in Leitungswagensystemen am I-Träger. Leitungsschellen werden in die Wagen mit Haken eingehängt und dienen dazu, Leitungen im Festoon-/Schleppkabelsystem definiert aufzunehmen und geordnet in Schlaufen nachzuführen.

Die Schellen ermöglichen es, Kabel einzeln und untereinander anzuordnen, was bei mehreren parallel geführten Leitungen eine strukturierte Führung unterstützt. Die Leitungsschellen sind aus Kunststoff ausgeführt und für verschiedene Kabeldurchmesser in unterschiedlichen Ausführungen verfügbar.

Einsatzbereiche

• Schleppkabel am I-Träger: Leitungsführung zu verfahrenden Verbrauchern im Festoon-System.
• Krananlagen und Hebezeuge: Nachführung von Energie- und Steuerleitungen am Fahrträger.
• Fördertechnik und Materialfluss: Leitungsversorgung bewegter Komponenten entlang einer Strecke.
• Industrieanlagen: Strukturierte Mehrfachleitung-Führung durch einzeln/untereinander angeordnete Kabel.

Varianten

Die Leitungsschelle ist für Rundleitungen ausgelegt und wird in Varianten für unterschiedliche Kabeldurchmesser angeboten. Die Auswahl erfolgt anhand des Leitungsdurchmessers, damit die Leitung sicher geführt und im System geordnet nachgeführt werden kann.

Sicherheitsaspekte

• Passende Größe wählen: Leitungsschelle nach Kabeldurchmesser auswählen, um eine sichere Führung zu unterstützen.
• Systemabstimmung: Leitungsschelle muss zum eingesetzten Wagen mit Haken und zur Systemauslegung (Schlaufenführung) passen.
• Leitung schützen: Leitungen so führen, dass keine Knickstellen oder Scheuerstellen im Betrieb entstehen.
• Regelmäßige Sichtprüfung: Zustand der Schelle, Einhängung und Leitungsführung bei wiederkehrenden Fahrzyklen prüfen.

Technische Merkmale

Montagehinweise

Die Leitungsschelle wird in den vorgesehenen Haken des Leitungswagens eingehängt und entsprechend der Systemplanung positioniert. Für eine störungsarme Funktion ist sicherzustellen, dass die Leitung im Festoon-System in geeigneten Schlaufen geführt wird und die Schellenanordnung (einzeln/untereinander) zur Leitungsführung passt.

Passende Artikel/Zubehör

• Leitungswagen 2-rollig mit Haken als Aufnahmewagen für eingehängte Leitungsschellen.
• Endklemme für Rundleitung als definierter Systemstart/-endpunkt im I-Träger-Festoon-System.
• Mitnehmerwagen zur Mitnahme der nachfolgenden Leitungswagen (systemabhängig).
• Endanschlag zur Fahrwegbegrenzung und zum Schutz des Systems.
• Leitungswagen 2-rollig, Rundkabel als alternative Wagenbauform im I-Träger-System (systemabhängig).
