Mitnehmerwagen

Wampfler Mitnehmerwagen

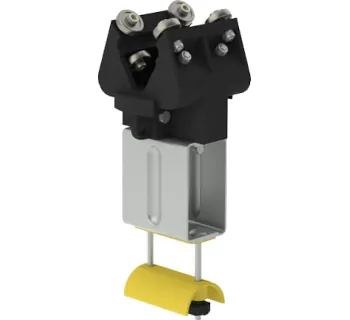

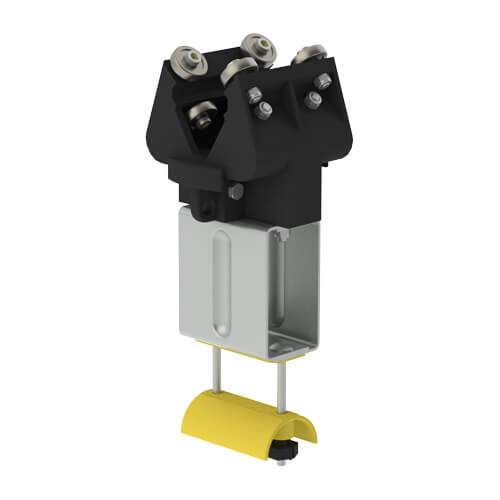

Der Conductix-Wampfler Mitnehmerwagen im Programm 0270 ist ein Flachleitungs-Mitnehmerwagen, der den Wagenverband im Vierkantschienen-System an den bewegten Verbraucher koppelt und die Leitung kontrolliert mitführt. Er ist als Standardausführung (Kunststoffwagen mit kugelgelagerten Laufrollen, Kunststoff-Kabelauflage, verzinkte Metallteile) sowie als wetterfeste Ausführung (Metallteile Edelstahl, Kabelauflage säurefester Kunststoff) erhältlich.

Flachleitungs-Mitnehmerwagen für kontrollierte Schleppkabel-Führung
Standard: verzinkte Metallteile, kugelgelagerte Laufrollen, Kunststoff-Kabelauflage
Wetterfest: Metallteile Edelstahl, Kabelauflage säurefester Kunststoff
Zwei Kabelauflagen: schlank für dünne/biegsame Kabel, breit mit größerem Radius für dickere/steifere Kabel oder Kabelpakete
Baugruppe aus Leitungswagen-Oberteil, Mitnehmerrohr und Auflage komplett (0270/0280)

4 Artikel → Mitnehmerwagen

Mitnehmerwagen

Programm
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Flachleitungs-Mitnehmerwagen für kontrollierte Schleppkabel-Führung
Standard: verzinkte Metallteile, kugelgelagerte Laufrollen, Kunststoff-Kabelauflage
Wetterfest: Metallteile Edelstahl, Kabelauflage säurefester Kunststoff
Zwei Kabelauflagen: schlank für dünne/biegsame Kabel, breit mit größerem Radius für dickere/steifere Kabel oder Kabelpakete
Baugruppe aus Leitungswagen-Oberteil, Mitnehmerrohr und Auflage komplett (0270/0280)

Informationen: Mitnehmerwagen

Der Mitnehmerwagen ist ein Systembauteil für das Vierkantschienen-Leitungswagensystem (4kt-Schiene) im Programm 0270 und wird für die kontrollierte Führung von Flachleitungen in Schleppkabelanlagen eingesetzt. In der Standardausführung ist er als Kunststoffwagen mit kugelgelagerten Laufrollen, Kunststoff-Kabelauflage und verzinkten Metallteilen ausgeführt; die wetterfeste Ausführung kombiniert Edelstahl-Metallteile mit einer Kabelauflage aus säurefestem Kunststoff und ist für witterungs- bzw. säurehaltige Umgebungen geeignet (z. B. Klärwerke, Galvanik).

Die Kabelauflage ist in zwei Ausführungen verfügbar: als schlanke Variante für dünne, biegsame Kabel sowie als breitere Variante mit größerem Radius für dickere, steifere Kabel oder Kabelpakete.

Einsatzbereiche

Industrieanlagen mit verfahrbaren Verbrauchern, bei denen Flachleitungen entlang einer 4kt-Schiene geführt werden.
Außenbereiche und Umgebungen mit erhöhter Korrosions-/Chemikalienbelastung (in der wetterfesten Ausführung), z. B. Klärwerke oder Galvanik.
Anwendungen, in denen die Leitungsführung über eine definierte Kabelauflage mit passender Geometrie (schlank/breit) abgestimmt werden muss.

Varianten und Auswahl

Ausführung	Aufbau / Werkstoffe	Kabelauflage	Typische Auswahlkriterien
Standard	Kunststoffwagen mit verzinkten Metallteilen, kugelgelagerte Laufrollen	Kunststoff	Innenanwendungen, normale Umgebungsbedingungen
Wetterfest	Metallteile aus Edelstahl, Kabelauflage aus säurefestem Kunststoff	säurefester Kunststoff	Außenbetrieb, witterungs- bzw. säurehaltige Umgebung (z. B. Klärwerke, Galvanik)
Kabelauflage: schlank	für dünne, biegsame Kabel		geringer Bauraum, kleine Kabelquerschnitte
Kabelauflage: breit	mit größerem Radius für dickere, steifere Kabel oder Kabelpakete		größerer Biegeradiusbedarf, höhere Kabelsteifigkeit

Technische Beschreibung

Der Mitnehmerwagen ist als Baugruppe ausgeführt und besteht aus Leitungswagen-Oberteil, Mitnehmerrohr und Auflage komplett (System 0270/0280).

Sicherheitsaspekte & Normen

Für explosionsgefährdete Bereiche sind im Leitungswagensystem spezielle EX-Komponenten vorgesehen (z. B. Mitnehmerwagen EX, Leitungswagen EX, Endklemme EX sowie Zugentlastungsseil/Potenzialausgleich) und müssen systemkonform ausgewählt werden.

Passende Artikel/Zubehör (praxisrelevant)

4kt-Schiene (Systembasis für Programm 0270)
Leitungswagen (für die Wagenkette im System 0270)
Endklemme Kunststoff (für Kunststoff-Wagen im Programm 0270)
Endklemme für Stahlwagen (Fixpunkt am Schienenanfang bei Stahlwagen-Ausführungen)
Dokumente: Katalog Programm 0270/0280, Montageanleitung, ATEX-Katalog (falls Ex-Bereich relevant)
