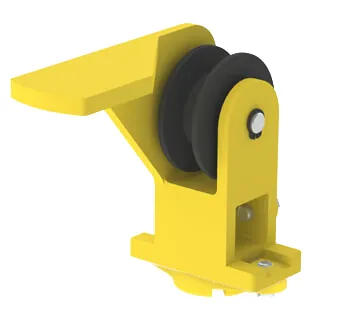

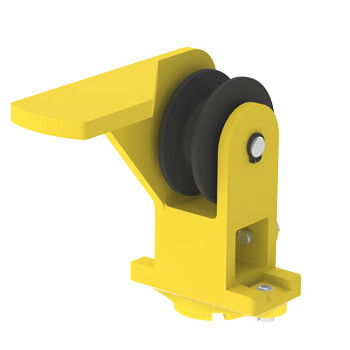

Wampfler Mitnehmer-Rundleitung mit Seilführung

Der Mitnehmer-Rundleitung mit Seilführung von Conductix-Wampfler ist eine Systemkomponente für Spannseil-Schleppkabel im Programm 0210 und dient dazu, eine Rundleitung kontrolliert mit einem fahrenden Verbraucher mitzunehmen. Der Mitnehmer besitzt eine integrierte Seilführung (Seilrolle) und wird für den Aufbau als Einheit mit dem Mitnehmerarm 020195 sowie Leitungshaltern 020131 kombiniert.

Die Ausführung 021124 ist für Seil-Ø 6 mm vorgesehen und bietet die Möglichkeit, Leitungshalter 020131 anzubauen. Damit eignet sich der Artikel besonders für Anwendungen, bei denen die Leitungsführung am Mitnehmer gezielt aufgebaut und an die Rundleitung angepasst werden soll.

Einsatzbereiche

Der Mitnehmer wird eingesetzt, wenn Rundleitungen in einem Spannseilsystem entlang einer Fahrstrecke mit einem bewegten Verbraucher verfahren werden müssen.

• Krananlagen und Fördertechnik mit bewegter Energiezuführung über Spannseil
• Anlagenbau mit verfahrbaren Aggregaten und definierter Leitungsmitnahme
• Industrie-Handling, bei dem die Leitungswagenkette kontrolliert gezogen/geschoben werden soll
• Einfache bis mittlere Spannseilsysteme im Programm 0210 (Seil-Ø 6 mm)

Technische Daten

Montage & Systemaufbau

Der Mitnehmer 021124 wird im Betrieb als Einheit aufgebaut, indem er mit dem Mitnehmerarm 020195 kombiniert und mit Leitungshaltern 020131 zur Aufnahme der Rundleitung ergänzt wird. Die integrierte Seilführung unterstützt dabei die definierte Führung des Spannseils im Mitnehmerbereich.

• Mitnehmerarm: Mitnehmerarm 020195 als Verbindung zum mobilen Verbraucher vorsehen.
• Leitungsaufnahme: Leitungshalter 020131 am Mitnehmer anbauen und auf die Rundleitung auslegen.
• Seilführung: Spannseil im Bereich der integrierten Seilführung sauber einlegen und frei laufen lassen.

Sicherheitsaspekte

Für einen sicheren, störungsarmen Betrieb ist die Systemauslegung auf das passende Programm und die korrekte Komponenten-Kombination entscheidend. Der Mitnehmer ist für Programm 0210 mit 6 mm Seil-Ø vorgesehen und wird in der Praxis als Einheit mit Mitnehmerarm 020195 und Leitungshaltern 020131 aufgebaut.

• Systemgrenzen einhalten: Einsatz im vorgesehenen Programm (0210) und mit passendem Seil-Ø 6 mm.
• Komponenten korrekt kombinieren: Mitnehmer, Mitnehmerarm und Leitungshalter passend zueinander verwenden.
• Freigängigkeit prüfen: Seilführung und Leitungsführung dürfen nicht klemmen; bewegte Teile müssen frei laufen.
• Regelmäßige Sichtprüfung: Befestigung, Leitungsaufnahme und Seilführung auf festen Sitz und Verschleiß kontrollieren.

Passende Artikel/Zubehör

• Spannseil Mitnehmerarm (z. B. 020195) als Bindeglied zum Verbraucher
• Seil-Leitungshalter für Rundleitung (020131) zur Leitungsaufnahme und Schlaufenführung
• Seil-Leitungswagen mit Kugelgelenk als Wagenkomponente für Rundleitungen/Schläuche
• Endklemme für Rundleitungen als definierter Start-/Endpunkt im Spannseilsystem
• Spannseile und Spannseil-Zubehör passend zum Programm 0210/0215
