Wampfler Seil-Leitungswagen mit Kugelgelenk

Der Seil-Leitungswagen mit Kugelgelenk von Conductix-Wampfler ist ein Laufwagen für Spannseilsysteme (Programm 0210) und wird zur Führung von Rundleitungen und Schläuchen eingesetzt. Er läuft auf dem Spannseil und trägt die Leitung über aufgeschraubte Leitungshalter, sodass Leitungen im Betrieb geordnet nachgeführt werden können.

Das integrierte Kugelgelenk dient als Aufnahme für einen oder mehrere Rundleitungshalter, die aufgeschraubt und bei Bedarf untereinander befestigt werden. Dadurch lässt sich die Leitungsführung flexibel an den Leitungsstrang anpassen, während der Wagen die Leitungen im Fahrbetrieb mitführt.

Einsatzbereiche

Der Seil-Leitungswagen wird in Anwendungen genutzt, in denen Leitungen oder Schläuche über ein Spannseil geführt werden und eine robuste, einfache Energie- bzw. Medienzuführung erforderlich ist.

• Krananlagen und verfahrende Hebezeuge mit spannseilgeführter Leitung
• Fördertechnik und verfahrende Wagen/Portale mit nachgeführten Leitungen oder Schläuchen
• Industrieanlagen mit bewegten Verbrauchern entlang definierter Fahrwege
• Mobile Anwendungen zur Mitführung von Rundleitungen und Schläuchen am Spannseil

Sicherheitsaspekte

Für einen sicheren Betrieb sind Seil-ø, Traglast und die passende Kombination aus Leitungswagen und Leitungshaltern entscheidend. Der Wagen ist für Spannseile mit 6 mm Durchmesser ausgelegt und besitzt eine Tragfähigkeit von 6 kg.

• Tragfähigkeit einhalten: Leitungs-/Schlauchpaket inkl. Halter ≤ 6 kg
• Seil-ø beachten: Einsatz auf 6 mm Spannseil
• Leitungshalter fachgerecht am Kugelgelenk verschrauben und Verbindungen regelmäßig prüfen
• Freien Lauf des Wagens sicherstellen und Sichtprüfung auf Beschädigungen durchführen

Technische Beschreibung

Montagehinweise

Der Seil-Leitungswagen wird vor dem Spannen des Systems auf das Spannseil aufgefädelt. Die gewünschten Leitungshalter werden auf das Kugelgelenk aufgeschraubt und bei mehreren Haltern untereinander befestigt, bevor Leitungen oder Schläuche in den Haltern fixiert werden.

• Wagen auf das Spannseil aufschieben und im Systemaufbau berücksichtigen
• Leitungshalter am Kugelgelenk verschrauben und sichere Verbindung prüfen
• Nach der Montage Laufweg prüfen: Wagen muss frei rollen und Leitungen dürfen nicht scheuern oder klemmen

Passende Artikel/Zubehör

Für die praxisgerechte Leitungsführung werden am Kugelgelenk passende Leitungshalter montiert; darüber hinaus sind weitere Komponenten des Spannseil-Schleppkabel-Systems sinnvoll kombinierbar.

• Seil-Leitungshalter für Rundleitung (Bestell-Nr. 020131) zur Aufnahme von Rundleitungen/Schläuchen
• Endklemme für Rundleitung zur Definition des Leitungsstrangs im System
• Spannseile passend zu Programm 0210 und Seil-ø 6 mm
• Spannschrauben, Spannarme und Spannböcke zur Endbefestigung und Spannung des Seils
• Mitnehmer (für Rundleitungen) zur Mitnahme des Leitungsstrangs im Fahrbetrieb

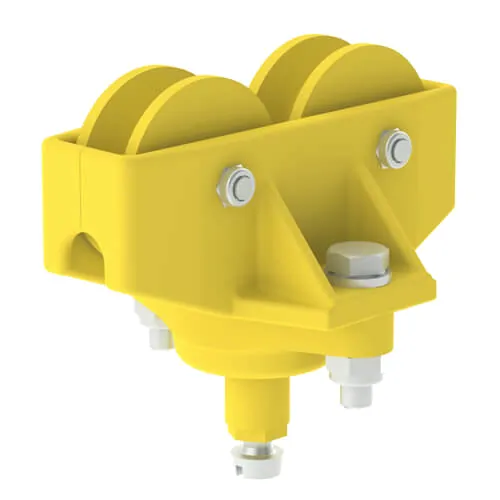

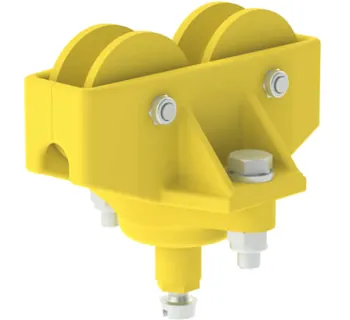

Produktbild

Abbildung zur Einordnung der Bauform des 2-rolligen Leitungswagens mit Kugelgelenk.
