Wampfler Seilführung-Mitnehmer für eine Rundleitung

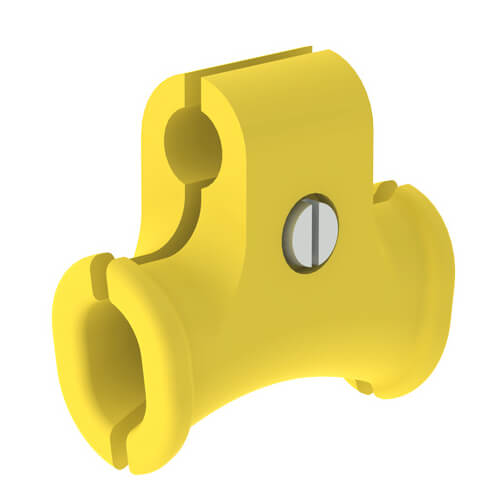

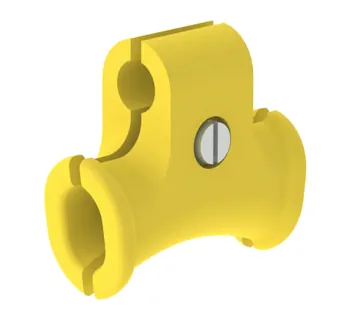

Der Seilführung-Mitnehmer für eine Rundleitung von Conductix-Wampfler ist eine Mitnahmelösung für Spannseil-Schleppkabel im Programm 0210. Der Mitnehmer 021126 ist zum Mitführen von nur einer Leitung ausgelegt und wird frei beweglich auf den Mitnehmerarm 021136 geschoben.

Das System eignet sich für einfache Anwendungen, bei denen eine einzelne Rundleitung zuverlässig mit dem mobilen Verbraucher verfahren werden soll. An diesem Mitnehmer können keine zusätzlichen Halter montiert werden.

Einsatzbereiche

Der Seilführung-Mitnehmer wird eingesetzt, wenn eine Rundleitung in einem Spannseilsystem mit einem fahrenden Verbraucher mitgeführt werden soll.

• Kran- und Fördertechnik mit verfahrbaren Verbrauchern
• Anlagenbau für bewegte Energie- und Versorgungsleitungen
• Industrieanwendungen, bei denen eine einzelne Leitung entlang einer Fahrstrecke geführt wird
• Einfache Schleppkabel-Lösungen mit Fokus auf eine Leitung ohne Erweiterung durch zusätzliche Halter

Varianten & technische Einordnung

Der Typ besteht aus Mitnehmer (Kabelklemme) und Mitnehmerarm. Beide Komponenten sind für Programm 0210 ausgelegt und werden auf einem Spannseil mit 6 mm Seil-Ø eingesetzt.

Montagehinweise

Der Mitnehmerarm wird am mobilen Verbraucher befestigt und greift in den Mitnehmer am Ende des Leitungsschlepps ein. Der Mitnehmer 021126 wird frei beweglich auf den Mitnehmerarm 021136 geschoben.

• Systemmontage: Mitnehmer und Leitungswagen werden auf das Spannseil aufgefädelt.
• Mitnahme: Mitnehmerarm in den Mitnehmer einführen und am Verbraucher verschrauben.
• Leitungsführung: Leitungen nach Durchmesser geordnet einlegen und durch Anziehen der Muttern festklemmen.
• Rundleitungen: Leitungen drallfrei in die Führung/Leitungshalter einführen.

Sicherheitsaspekte

Für einen sicheren Betrieb sind eine passende Auslegung des Spannseilsystems und eine fachgerechte Montage entscheidend. Der Mitnehmer ist auf das Mitführen von nur einer Leitung ausgelegt; zusätzliche Halter sind nicht montierbar.

• Elektroanschluss: Der elektrische Anschluss muss durch eine Elektrofachkraft erfolgen.
• Seil-Ø einhalten: Einsatz im vorgesehenen System mit 6 mm Seil-Ø (Programm 0210).
• Leitungsanordnung: Rundleitungen nach Durchmesser geordnet einhängen, größere Durchmesser näher am Wagen.
• Verdrehung vermeiden: Rundleitungen drallfrei einführen, um Torsion und Schäden zu reduzieren.

Passende Artikel/Zubehör

• Spannseile für Programme 0210/0215 (Systembasis)
• Seil-Leitungswagen mit Kugelgelenk (für Rundleitungen/Schläuche im Schleppverband)
• Seil-Leitungshalter für Rundleitung (geordnete Schlaufenführung bei mehreren Leitungen)
• Endklemme für Rundleitungen (definierter Startpunkt auf der Einspeiseseite; Aufnahme für Leitungshalter)
• Alternative Mitnehmerlösungen mit integrierter Seilführung (für andere Systemkonzepte)
