Wampfler Seil-Leitungshalter für Rundleitung

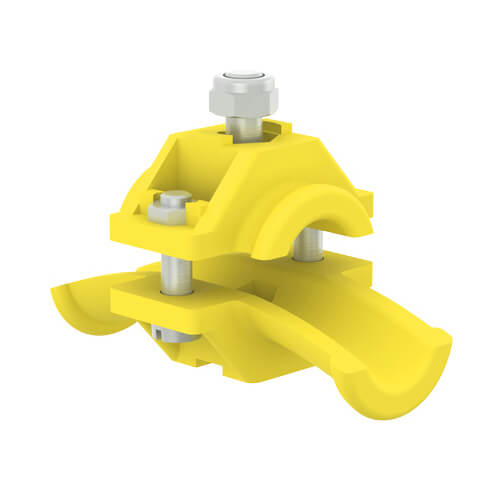

Der Seil-Leitungshalter für Rundleitung von Conductix-Wampfler (Wampfler) ist ein Systembauteil zur geordneten Führung von Rundleitungen (und typischerweise auch Schläuchen) in Spannseil-Schleppkabel-Anlagen. Er wird an Leitungswagen sowie Endklemmen mit Kugelgelenk montiert und sorgt dafür, dass die Leitung im Betrieb sauber in definierten Schlaufen geführt wird.

Durch die definierte Schlaufenführung wird die Leitung beim Verfahren kontrolliert aufgefächert und Biege- sowie Zugbeanspruchungen werden reduziert. Für eine saubere Systemauslegung stehen mehrere Größenbereiche zur Verfügung, abgestimmt auf den Leitungsdurchmesser.

Einsatzbereiche

Der Seil-Leitungshalter wird in Drahtseil-Leitungswagensystemen eingesetzt, wenn Leitungen flexibel mit einem mitfahrenden Verbraucher bewegt werden sollen – insbesondere dort, wo eine Schiene nicht oder nur schwer realisierbar ist.

• Krananlagen (z. B. Hallen- und Portalkrane) zur Energie- und Datenzuführung
• Förder- und Handhabungstechnik mit verfahrbaren Aggregaten
• Anlagenbau mit bewegten Medienleitungen (z. B. Luft/Flüssigkeiten über Schläuche)
• Industrieumgebungen, in denen eine definierte Schlaufenführung den Leitungsverschleiß reduziert

Unterschiede der Varianten

Die Varianten unterscheiden sich über den zulässigen Leitungs-Ø. Alle Ausführungen sind für die Programme 0210 & 0215 vorgesehen und werden in Spannseilsystemen bis max. 12 mm Seil-Ø eingesetzt.

Montage & Integration ins System

Der Leitungshalter wird am Kugelgelenk von Leitungswagen bzw. Endklemmen montiert und dient als definierter Auflage- und Führungsbereich für die Leitung im Schleppverband. Die Leitung wird in Schlaufen durch die Halter geführt, damit sie beim Verfahren geordnet ein- und auslaufen kann.

• Montage am Kugelgelenk: Halter auf das Kugelgelenk aufschrauben (systemkonforme Befestigung).
• Mehrfachbelegung: Je Leitungswagen können mehrere Leitungshalter kombiniert werden, um mehrere Leitungen/Schläuche zu führen.
• Reihenfolge bei unterschiedlichen Größen: Bei gemischten Größen den größten Halter oben anordnen, um eine saubere Lastverteilung und Schlaufenführung zu unterstützen.

Sicherheitsaspekte

Eine korrekt ausgelegte Schlaufenführung reduziert Biege- und Zugspannungen an der Leitung und unterstützt damit eine betriebssichere, verschleißarme Energie- bzw. Medienzuführung. Für die Sicherheit im Betrieb sind insbesondere folgende Punkte praxisrelevant:

• Passender Leitungs-Ø: Haltergröße passend zum Leitungsdurchmesser auswählen, damit die Leitung nicht gequetscht oder instabil geführt wird.
• Definierte Schlaufen: Schlaufen gleichmäßig ausbilden, um lokale Überbiegung und Scheuerstellen zu vermeiden.
• Systemgrenzen einhalten: Einsatz im vorgesehenen Spannseilsystem (Programme 0210 & 0215) und Beachtung des angegebenen Seil-Ø (max. 12 mm).
• Regelmäßige Sichtprüfung: Halter, Befestigung am Kugelgelenk und Leitungsoberfläche auf Beschädigungen/Lockerungen prüfen.

Passende Artikel/Zubehör

Für eine vollständige, funktionssichere Spannseil-Schleppkabel-Lösung werden die Leitungshalter typischerweise zusammen mit den passenden Systemkomponenten der Marke Conductix-Wampfler kombiniert:

• Seil-Leitungswagen mit Kugelgelenk zur Aufnahme der Leitungshalter
• Endklemme für Rundleitungen als definierter Systemstart/-endpunkt (Einspeiseseite/Mitnehmerseite)
• Mitnehmerwagen / Mitnahmeeinrichtung zum Verfahren des Schleppverbands
• Spannseile (systemgerecht zum Programm 0210/0215)
• Spannseil-Zubehör (z. B. Spannarme/Spannschrauben passend zur Systemauslegung)
