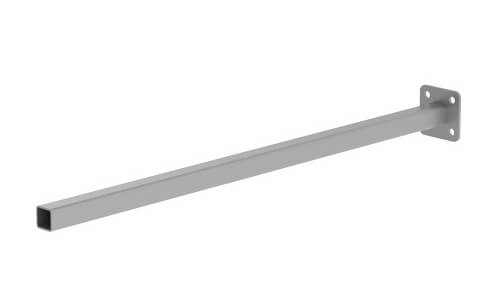

Wampfler Spannseil Mitnehmerarm

Der Spannseil Mitnehmerarm von Conductix-Wampfler ist das Bindeglied zwischen dem schienengeführten mobilen Verbraucher und dem parallel geführten Schleppkabel im Spannseilsystem. Er wird über einen Mitnehmer mit dem Kabel verbunden und hilft, einen übermäßigen Zug auf den Kabelanschluss des Verbrauchers zu vermeiden.

Einsatzbereiche

Der Mitnehmerarm wird in Spannseil-Energiezuführungen eingesetzt, sobald Leitungen im Fahrbetrieb geordnet mitgeführt und die Kraftübertragung zwischen Verbraucher und Leitungszug sauber definiert werden soll.

• Krananlagen und Hebezeuge mit verfahrbaren Katz- oder Brückeneinheiten
• Fördertechnik mit schienengeführten Verbrauchern und mitlaufender Energiezuführung
• Anlagenbau für bewegte Verbraucher, bei denen das Schleppkabel parallel zum Fahrweg geführt wird
• Industrieumgebungen, in denen Zugentlastung am Kabelanschluss des Verbrauchers gefordert ist

Varianten

Der Spannseil Mitnehmerarm ist für das Programm 0210 ausgelegt und wird in unterschiedlichen Ausführungen (Artikelnummern) angeboten.

Montagehinweise

Zur Mitnahme der Energiezuführung wird am mobilen Verbraucher ein Mitnehmerarm montiert. Dieser greift in den am Ende der Energiezuführung eingesetzten Mitnehmer ein.

• Systemlogik: Mitnehmerarm am Verbraucher montieren und in den Mitnehmer am Ende der Energiezuführung einführen.
• Rundleitungen: Leitungen müssen drallfrei in die Leitungshalter eingeführt werden.
• Funktionsprüfung: Während der Montage ist es empfehlenswert, das einwandfreie Verfahren im System zu überprüfen.

Sicherheitsaspekte

Ein korrekter Systemaufbau ist entscheidend, damit der Mitnehmerarm die Zugkräfte definiert überträgt und der Kabelanschluss des Verbrauchers nicht überlastet wird.

• Programmzuordnung: Für Programm 0210 mit 6 mm Spannseil einsetzen.
• Kompatibilität: Mitnehmerarm immer in Kombination mit passendem Mitnehmer verwenden.
• Montageprüfung: Freigängigkeit und sauberes Mitlaufen im Fahrbetrieb prüfen (Funktionsprüfung während der Montage).
• Leitungsführung: Rundleitungen drallfrei einführen, um Verdrehungen und Störungen zu vermeiden.

Passende Artikel/Zubehör

• Mitnehmer (zur Verbindung Mitnehmerarm ↔ Schleppkabel)
• Mitnehmer mit Seilführung 0210 (für zusätzliche Führung/Stützung des Spannseils)
• Spannseile und Zubehör (Systembasis für Programm 0210/0215)
• Leitungswagen für Spannseilsysteme (Flachleitungen oder Rundleitungen je nach Anwendung)
• Leitungshalter (für geordnete Leitungsführung, insbesondere bei Rundleitungen)
