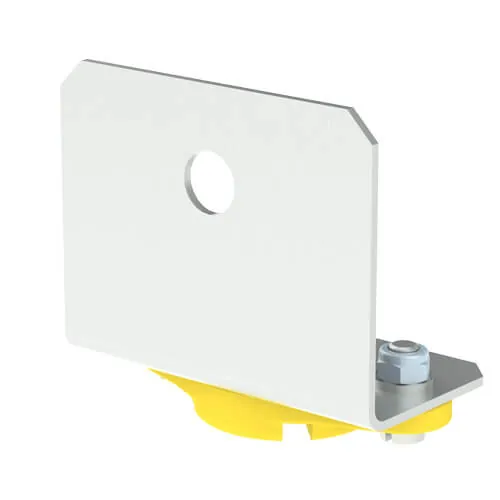

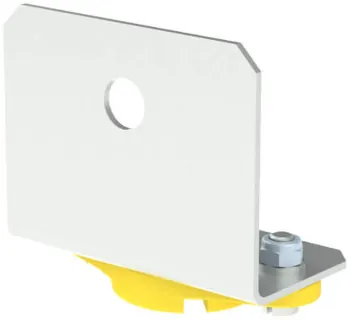

Wampfler Endklemme für Rundleitungen

Produktbeschreibung

Die Endklemme für Rundleitungen ist eine Systemkomponente für Spannseil-Schleppkabel im Conductix-Wampfler Programm 0210. Sie wird als definierter Fix- und Startpunkt auf der Einspeiseseite eingesetzt und bildet den Anschlusspunkt, ab dem die Rundleitungen in den Leitungshaltern geordnet im Schleppverband geführt werden.

Die integrierte Aufnahmeplatte ist für den Anbau von Leitungshaltern 020131 ausgelegt. Damit lassen sich Rundleitungen (und vergleichbare Medien wie Schläuche, sofern passende Halter verwendet werden) praxisnah in Schlaufen führen, während der bewegte Verbraucher über den Mitnehmerarm die Energiezuführung mitnimmt.

Einsatzbereiche

• Krananlagen und Kranbahnen mit bewegter Energiezuführung über Spannseil
• Fördertechnik / Monorails und Fahrwerke mit kurzer bis mittlerer Verfahrstrecke
• Industrieanlagen mit bewegten Achsen, bei denen Rundleitungen sauber im Schlepp geführt werden sollen
• Werkstatt- und Intralogistik, wenn Leitungen entlang einer definierten Bahn flexibel nachgeführt werden

Technische Einordnung im System

Die Endklemme wird im Spannseilsystem als Komponente am Systemanfang (Einspeiseseite) eingesetzt und wird zusätzlich im Kontext der Mitnahmeeinrichtung am Mitnehmerarm benötigt, um den Leitungsverband am Systemstart sauber zu definieren und die Leitungshalter aufzunehmen.

Technische Daten

Werkstoffe

Montagehinweise

• Die Endklemme wird als erste Komponente auf der Einspeiseseite gesetzt; von dort aus werden die Leitungen anschließend in die passenden Leitungshalter eingelegt.
• Der Anbau der Leitungshalter erfolgt über die Aufnahmeplatte (ausgelegt für 020131).
• Für eine geordnete Führung sind Rundleitungen beim Einlegen in die Leitungshalter drallfrei zu führen.
• Die mechanische Befestigung erfolgt über M12. Passende Schraubensicherung/Anzugsdrehmomente sind nach Anlagen- und Konstruktionsvorgaben auszuführen (ohne Vorgaben nicht pauschalisieren).

Sicherheitsaspekte

• Systemkomponenten müssen zum Spannseil-ø 6 mm des Programms 0210 passen (Kombinationen nicht mischen).
• Regelmäßig prüfen: fester Sitz der M12-Befestigung, unbeschädigte Kunststoff-Aufnahme, keine Verformungen an verzinkten Stahlteilen, sowie freier Lauf der Leitungsführung im Betrieb.
• Leitungsführung so auslegen, dass keine unzulässigen Zugkräfte am Verbraucheranschluss auftreten; Mitnahmeeinrichtung/Endklemme dienen dem definierten Kraft- und Leitungsverlauf.

Passende Artikel/Zubehör

• Seil-Leitungshalter 020131 (verschiedene Größen für Leitungs-Ø)
• Seil-Leitungswagen mit Kugelgelenk (Programm 0210) zur Mitnahme der Leitungshalter
• Mitnehmer / Mitnehmerarm zur Anbindung an den mobilen Verbraucher
• Spannseile sowie Spannschrauben und weiteres Zubehör zur Abspannung
