Wampfler Leitungsschelle

Die Leitungsschelle von Conductix-Wampfler ist eine Kabelhalterung für Rundleitungen in Spannseil-Schleppkabel-Systemen: Sie wird in Leitungswagen mit Haken eingehängt und unterstützt eine geordnete Schlaufenführung entlang des Fahrwegs.

Die Leitungsschelle ist als Kunststoff-Ausführung verfügbar und erlaubt es, mehrere Leitungen einzeln und untereinander anzuordnen, passend zu unterschiedlichen Kabeldurchmessern.

Einsatzbereiche

Typische Anwendungen sind verfahrende Anlagen, bei denen Energie-, Steuer- oder Datenleitungen über ein Spannseil nachgeführt werden.

• Krananlagen und Hebezeuge mit verfahrender Katze/Träger
• Fördertechnik und Materialflussanlagen mit bewegten Komponenten
• Industrieanlagen mit Linearachsen, Portalen oder verfahrenden Arbeitsstationen
• Leichte Energiezuführungen mit wenigen parallel geführten Leitungen (systemabhängig)

Unterschiede der Varianten

Die Varianten unterscheiden sich über den passenden Kabeldurchmesser der Rundleitung sowie die Systemzuordnung über Programm 0210 und den vorgesehenen Seil-ø.

Sicherheitsaspekte

Für einen zuverlässigen Betrieb ist die richtige Auswahl und Anordnung der Leitungsschellen im System entscheidend: Die Schelle muss zum Kabeldurchmesser passen und korrekt im Haken des Leitungswagens eingehängt sein.

• Größe passend wählen: Leitungsschelle nach Leitungsdurchmesser auswählen
• Systemabstimmung: Leitungsschelle muss zum eingesetzten Leitungswagen mit Haken und zur Schlaufenführung passen
• Leitungen schützen: Schlaufen so führen, dass keine Knick- oder Scheuerstellen entstehen
• Mehrere Leitungen: Bei Rundleitungen die größten Durchmesser direkt unter dem Leitungswagen einhängen, kleinere darunter anordnen

Technische Beschreibung

Montagehinweise

Die Leitungsschelle wird in den vorgesehenen Haken des Leitungswagens eingehängt und entsprechend der Systemplanung positioniert. Für eine störungsarme Funktion sollten Leitungslängen und Schlaufen so ausgelegt werden, dass die Leitungen ohne Zug und ohne Scheuerstellen nachgeführt werden.

• Leitungen von der Einspeiseseite beginnend gemäß Markierungen/Planung in Schlaufen verlegen
• Leitungsschelle sicher im Haken einhängen und Sitz regelmäßig prüfen
• Bei passenden Leitungswagen wird die Leitungsschelle (z. B. 020111) eingehängt und der Haken anschließend zusammengedrückt (systemabhängig)

Passende Artikel/Zubehör

Für den Aufbau eines vollständigen Systems sind passende Leitungswagen, Spannseile und Mitnehmerelemente praxisrelevant.

• Seil-Leitungswagen 2-rollig, Haken (Aufnahmewagen für eingehängte Leitungsschellen)
• Seil-Leitungswagen 1-rollig, Haken (kompakte Alternative im Programm 0210)
• Spannseile für das Leitungswagensystem (Programmzuordnung nach Seildurchmesser)
• Spannseil Mitnehmerarm (Schnittstelle zum mobilen Verbraucher)

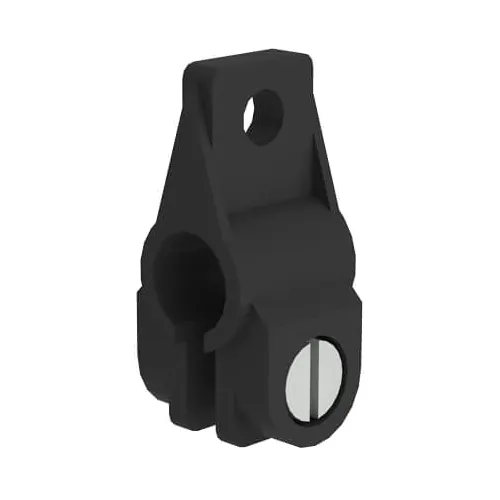

Beispielabbildung einer Leitungsschelle zur Aufnahme von Rundleitungen.
