Wampfler Seil-Leitungswagen 1-rollig, Haken

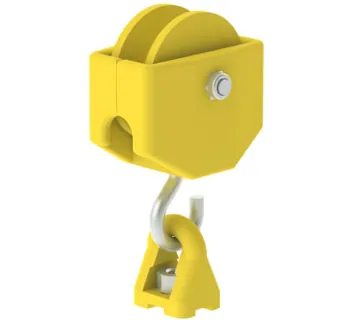

Der Seil-Leitungswagen 1-rollig mit Haken ist ein Leitungswagen für das Spannseil-Programm 0210 von Conductix-Wampfler und dient zur geordneten Nachführung von Leitungen in einem Spannseil-/Festoon-System. Der Wagen läuft über das Spannseil und trägt die Leitungsschlaufen so, dass Energie- und Steuerleitungen entlang eines Fahrwegs kontrolliert mitgeführt werden.

Für die Montage kann die Rolle demontiert werden, wodurch der Wagen auch bei bereits montiertem bzw. gespanntem Seil eingesetzt werden kann. Der integrierte Haken ermöglicht das Einhängen von Ösen zur Adaptierung von Leitungshaltern 020131; außerdem lassen sich Leitungsschellen 020111 am Haken befestigen.

Einsatzbereiche

• Kran- und Hebezeuganlagen: Nachführung von Energie- und Steuerleitungen zu verfahrenden Komponenten.
• Fördertechnik: Mitführung von Leitungen entlang geradliniger Bewegungen, wenn eine Schiene nicht vorgesehen ist.
• Industrieanlagen: Leitungsführung für bewegte Verbraucher bei begrenztem Bauraum und Spannseilinstallation.
• Allgemeine Festoon-Anwendungen: Für einfache Anwendungen, z. B. mit begrenzter Anzahl nachzuführender Leitungen, wenn die Installation über Draht-/Spannseil erfolgt.

Varianten im Typ (Programm 0210)

Die Auswahl der Variante erfolgt anhand der Leitungsart (Flach-/Rundleitung) und der gewünschten Adaptierung (z. B. über Öse für Leitungshalter).

Technische Daten

Montagehinweise

Die Montage der Leitungswagen kann (bedingt) auch am gespannten Seil erfolgen. Dazu werden Schraube und Rolle entfernt, der Leitungswagen wird geöffnet/gespreizt, danach wird die Rolle eingelegt und die Schrauben festgezogen.

Für die Leitungsführung ist die Systemplanung (z. B. Schlaufenlängen und Positionierung der Leitungsaufnahmen) maßgeblich. Leitungen werden von der Endklemme aus beginnend in die Leitungshalter bzw. Leitungsaufnahmen eingelegt und anschließend fixiert.

Sicherheitsaspekte

• Tragfähigkeit einhalten: Die aufgenommene Leitungs-/Zubehörlast pro Wagen darf die angegebene Tragkraft nicht überschreiten.
• Fachgerechter Elektroanschluss: Der elektrische Anschluss der covering Anlage muss durch eine Elektrofachkraft erfolgen.
• Leitungen schützen: Leitungen so anordnen, dass im Betrieb keine unzulässigen Knick- oder Scheuerstellen entstehen.
• Prüfung während der Montage: Während der Montage ist eine Funktionskontrolle (einwandfreies Verfahren) im System empfehlenswert.

Passende Artikel/Zubehör

• Leitungsschelle (Programm 0210): Zum Einhängen in Wagen mit Haken für eine geordnete Rundleitungsführung (z. B. 020111).
• Seil-Leitungshalter für Rundleitung: Leitungshalter in Größenbereichen zur Adaptierung und strukturierten Schlaufenführung (z. B. 020131-16, 020131-25, 020131-36).
• Spannseile (Programme 0210/0215): Passende Spannseile und Systemzubehör für die jeweilige Programm-/Seildurchmesser-Auslegung.
• Spannseil Mitnehmerarm: Bindeglied zwischen mobilem Verbraucher und parallel geführter Energiezuführung zur Reduzierung von Zug am Leitungsanschluss.
• Seil-Leitungswagen 2-rollig, Haken (Programm 0210): Alternative Wagenbauform mit höherer Tragfähigkeit innerhalb desselben Programms.
• Seil-Leitungswagen 1-rollig, Flachkabel (Programm 0215): Alternative für Flachkabel im Spannseilsystem 0215.
