Wampfler Seil-Leitungswagen 2-rollig, Haken

Der Seil-Leitungswagen 2-rollig, Haken von Conductix-Wampfler ist ein Leitungswagen für Spannseil-Schleppkabel-Systeme und läuft mit 2 Rollen auf einem Spannseil. Er wird eingesetzt, um Rundleitungen in geordneten Schlaufen entlang eines Verfahrwegs zu führen und die Leitung so im Betrieb sauber nachzuführen.

Die Leitung wird am Wagen über den Haken aufgenommen: Je nach Aufbau werden dort Leitungsschellen eingehängt oder – in Verbindung mit einer zusätzlichen Öse – Leitungshalter eingehängt. Dadurch eignet sich die Ausführung besonders für kompakte, wirtschaftliche Energie- und Medienzuführungen, wenn der Einbau von Schienensystemen nicht möglich oder nicht gewünscht ist.

Einsatzbereiche

Typische Anwendungen sind verfahrende Systeme, bei denen Leitungen oder Schläuche parallel zum bewegten Verbraucher über ein Spannseil geführt werden müssen.

• Krananlagen und Hebezeuge mit verfahrendem Verbraucher
• Fördertechnik und verfahrende Wagen/Portale
• Industrieanlagen mit bewegten Arbeitsstationen entlang definierter Fahrwege
• Anwendungen, bei denen eine leichte Energiezuführung mit wenigen Leitungen umgesetzt werden soll

Unterschiede der Varianten

Die Baureihe ist als Standardausführung und als Variante mit Öse erhältlich. Beide Varianten sind für Rundleitungen ausgelegt und besitzen eine Tragfähigkeit von 6 kg.

Sicherheitsaspekte

Für einen sicheren Betrieb ist die korrekte Auslegung des Systems (Spannseil, Wagenanzahl, Leitungsgewicht und Schlaufenbildung) entscheidend. Die zulässige Tragfähigkeit des Wagens ist einzuhalten und die Leitungsaufnahme am Haken muss dauerhaft sicher eingehängt sein.

• Tragfähigkeit beachten: Leitung(en) inkl. Befestigungselemente dürfen zusammen 6 kg nicht überschreiten
• Seil-ø einhalten: Auslegung für 6 mm Spannseil im Programm 0210
• Leitungsschlaufen so führen, dass keine Quetschungen, Scheuerstellen oder Knickradien entstehen
• Befestigung am Haken regelmäßig prüfen (Sitz der eingehängten Leitungsschellen bzw. Leitungshalter)

Technische Beschreibung

Montagehinweise

Der Seil-Leitungswagen wird im Zuge des Systemaufbaus auf das Spannseil aufgefädelt und anschließend mit den passenden Leitungshalte- oder Schellenelementen bestückt. Die Leitungen werden in Schlaufen geführt und so am Wagen befestigt, dass der Wagen frei rollen kann und die Leitung nicht unter Zug gerät.

• Wagen vor dem endgültigen Spannen auf das Spannseil aufschieben
• Leitungsschellen bzw. Leitungshalter passend zur Leitung auswählen und sicher einhängen
• Nach Montage den Lauf prüfen: Wagen muss frei rollen, Leitungsschlaufen dürfen nicht hängenbleiben oder scheuern

Passende Artikel/Zubehör

Für die Leitungsaufnahme am Haken werden passende Befestigungselemente benötigt; zusätzlich sind Systemkomponenten für den Aufbau eines vollständigen Spannseil-Schleppkabel-Systems praxisrelevant.

• Leitungsschellen zum Einhängen in den Haken (für die Leitungsbefestigung)
• Seil-Leitungshalter für Rundleitung (zum Einhängen bei Variante mit Öse)
• Spannseil-Schleppkabel Systemkomponenten (z. B. Mitnehmerarm, Endbefestigungen)

Produktbild

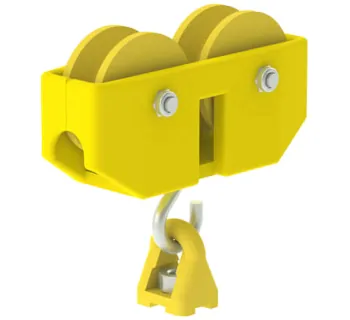

Abbildung der Standardausführung des Seil-Leitungswagens 2-rollig mit Haken.
