Mitnehmer mit Seilführung 0215

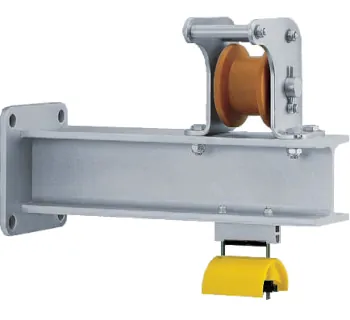

Wampfler Mitnehmer mit Seilführung 0215

Der Mitnehmer mit Seilführung für das Programm 0215 (Conductix-Wampfler) verbindet den mobilen Verbraucher mit der Kabelschleife im Spannseil-Schleppkabel-System und unterstützt eine definierte, geführte Leitungsnachführung. Über den Mitnehmerarm 021531 und die Seilführung 021611 wird das Spannseil über eine Seilrolle geführt, um übermäßigen Durchhang zu vermeiden; die Endklemme 020222-080 am unteren Flansch führt das Flachkabel mit.

Programm 0215: Für Spannseil-Schleppkabel-Systeme.
Seilführung: Seilrolle reduziert Durchhang am Spannseil.
Mitnehmerarm: Einsatz des Mitnehmerarms 021531 (Längen bis 1 m).
Endklemme 020222-080 am unteren Flansch zur Mitführung des Flachkabels.
Varianten: Ausführungen 400, 630, 1000 sowie Rollenbock (je nach Anwendung).
Leitungsgrenze: Für Leitungen bis max. 12 mm (ausführungsabhängig).
Befestigung: Konsole am Verbraucher über vier Maschinenschrauben.

4 Artikel → Mitnehmer mit Seilführung 0215

Mitnehmer mit Seilführung 0215

Programm
Seil-ø
Leitung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Programm 0215: Für Spannseil-Schleppkabel-Systeme.
Seilführung: Seilrolle reduziert Durchhang am Spannseil.
Mitnehmerarm: Einsatz des Mitnehmerarms 021531 (Längen bis 1 m).
Endklemme 020222-080 am unteren Flansch zur Mitführung des Flachkabels.
Varianten: Ausführungen 400, 630, 1000 sowie Rollenbock (je nach Anwendung).
Leitungsgrenze: Für Leitungen bis max. 12 mm (ausführungsabhängig).
Befestigung: Konsole am Verbraucher über vier Maschinenschrauben.

Informationen: Mitnehmer mit Seilführung 0215

Der Mitnehmer mit Seilführung für das Programm 0215 von Conductix-Wampfler ist eine besonders stabile Baugruppe für Spannseil-Schleppkabel-Systeme und verbindet den mobilen Verbraucher mit der geführten Kabelschleife. Über den Mitnehmerarm 021531 wird ein definierter Abstand zum Verbraucher realisiert, während die Seilführung 021611 das Spannseil über eine Seilrolle führt, um einen übermäßig großen Durchhang zu vermeiden.

Der Mitnehmerarm wird mit seiner Konsole am Verbraucher über vier Maschinenschrauben befestigt; am unteren Flansch ist die Endklemme 020222-080 montiert, die das Flachkabel mitführt. Damit eignet sich die Ausführung für Anwendungen, bei denen eine geführte, zugentlastete Leitungsnachführung entlang eines Spannseils erforderlich ist.

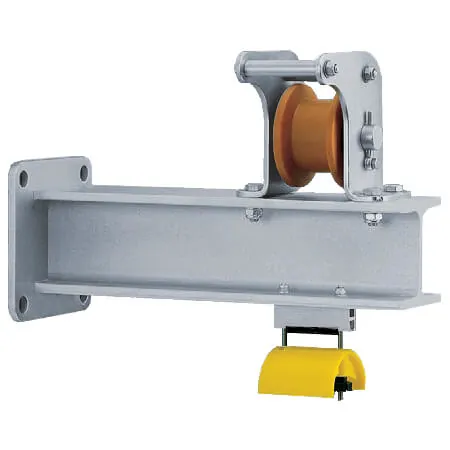

Conductix-Wampfler Mitnehmer mit Seilführung 0215 – Baugruppe mit Seilrolle und Endklemme

Einsatzbereiche

Krananlagen: Leitungsnachführung an verfahrbaren Kranfahrwerken und Katzfahrten.
Fördertechnik: Bewegte Versorgungen entlang definierter Fahrwege mit Spannseilführung.
Maschinen- und Anlagenbau: Energiezuführung zu mobilen Einheiten, bei denen Kabeldurchhang kontrolliert werden soll.
Industrieanwendungen: Spannseil-Schleppkabel-Systeme im Programm 0215.

Aufbau

Mitnehmerarm 021531: wird in Längen bis zu 1 m angeboten.
Seilführung 021611: Seilrolle zur Führung des Spannseils und Reduktion von Durchhang.
Endklemme 020222-080: am unteren Flansch montiert zur Mitführung des Flachkabels.

Varianten

Ausführung	Programm	Leitung
400	0215	max. 12 mm Flachkabel
630	0215	max. 12 mm Flach- und Rundkabel
1000	0215	max. 12 mm Flach- und Rundkabel
Rollenbock	0215	max. 12 mm Flachkabel

Montagehinweise

Befestigung: Konsole des Mitnehmerarms am mobilen Verbraucher über vier Maschinenschrauben montieren.
Seilführung: Spannseil über die Seilrolle der Seilführung 021611 führen, um Durchhang zu reduzieren.
Kabelführung: Flachkabel über die montierte Endklemme 020222-080 mitführen.

Sicherheitsaspekte

Durchhang reduzieren: Spannseil korrekt über die Seilrolle führen, um ein übermäßiges Durchhängen zu vermeiden.
Verschraubung prüfen: Befestigung über die Maschinenschrauben regelmäßig auf festen Sitz kontrollieren.
Leitungsgrenze beachten: Nur Leitungen bis max. 12 mm gemäß Ausführung einsetzen.

Passende Artikel/Zubehör

Spannseil Mitnehmerarm: Bindeglied zwischen Verbraucher und Schleppkabel im Spannseilsystem.
Seil-Endklemme für Flachkabel 0215: Systemkomponente auf der Einspeiseseite.
Seil-Leitungswagen 1-rollig, Flachkabel: Leitungswagen für Spannseilsystem 0215.
Seil-Leitungswagen 2-rollig, Flachkabel: robuste Leitungswagen-Variante im Programm 0215.
Katalog Programm 0210/0215: Systemübersicht Leitungswagensysteme für Spannseile.
