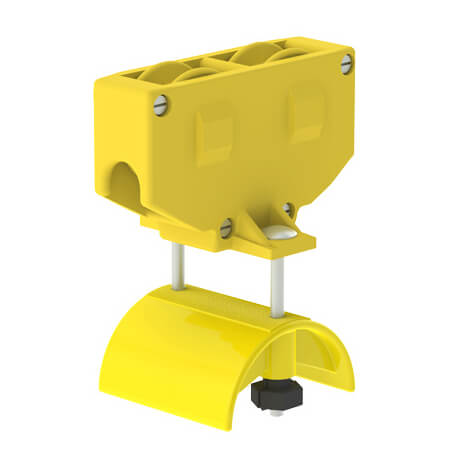

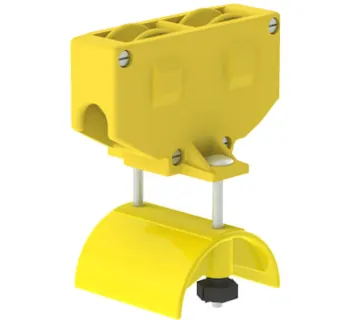

Wampfler Seil-Leitungswagen 2-rollig, Flachkabel

Der Seil-Leitungswagen 2-rollig für Flachkabel ist eine robuste Komponente für Spannseil-Schleppkabel-Systeme und dient zur geordneten Führung von Flachleitungen in definierten Leitungsschlaufen entlang eines gespannten Seils.

In der Anwendung werden mehrere Leitungswagen auf das Spannseil aufgefädelt; ein Mitnehmer bewegt den Leitungsstrang, während die Wagen die Leitung aufnehmen und einen gleichmäßigen Verlauf unterstützen.

Diese Ausführung ist dem Programm 0215 zugeordnet und für Spannseil-ø 8 - 12 mm ausgelegt; sie ist als besonders stabile Ausführung innerhalb des Spannseilsystems beschrieben und auf höhere mechanische Anforderungen abgestimmt.

Einsatzbereiche

Typische Einsatzfelder sind Anlagen, bei denen eine Energie- und Datenübertragung über flexible Leitungen benötigt wird und die Führung über ein Spannseilsystem praktikabler ist als eine schienengeführte Lösung.

• Krananlagen und Hebezeuge mit bewegter Energiezuführung
• Fördertechnik und Verfahrwagen in Produktions- und Logistikanlagen
• Industrieanlagen mit begrenztem Bauraum oder wechselnden Streckenführungen
• Werk- und Hallenanwendungen, in denen Leitungen geordnet in Schleifen geführt werden sollen

Varianten & Unterschiede

Leitungswagen für Flachkabel werden in Ausführungen mit unterschiedlichen Kabelauflagen angeboten; die Ausführung mit breiter Auflage ist für Leitungen mit größerem Querschnitt und geringerem Biegeradius vorgesehen.

Die hier beschriebene Variante ist als 2-rolliger Leitungswagen mit breiter Auflage ausgeführt.

Sicherheitsaspekte

Für einen sicheren Betrieb müssen Leitungen und Komponenten für den Einsatz in einem Leitungswagensystem geeignet sein und die Wagen passend zum Spannseildurchmesser ausgewählt werden.

• Seil-ø im vorgesehenen Bereich halten und Wagen nur auf kompatiblen Spannseilen einsetzen
• Leitungsschlaufen praxisgerecht auslegen, um Zugspitzen und Knicken zu vermeiden
• Wagenabstände und Leitungsführung so wählen, dass die Leitung nicht scheuert oder eingeklemmt wird
• Regelmäßig Sichtprüfung auf Beschädigungen und sicheren Lauf der Wagen durchführen

Technische Merkmale

Montagehinweise

Leitungswagen werden vor dem Spannen bzw. vor dem endgültigen Schließen des Systems auf das Spannseil aufgefädelt und anschließend in definierten Abständen positioniert, damit die Leitung in gleichmäßigen Schlaufen läuft.

• Komponentenreihenfolge beachten: Systemabschluss (Endklemme) – Leitungswagen – Mitnehmer – weitere Leitungswagen
• Schlaufenlängen so auslegen, dass die Leitung frei läuft und nicht überdehnt wird
• Nach der Montage den Lauf der Wagen prüfen und sicherstellen, dass die Leitung formschlüssig aufliegt

Passende Artikel/Zubehör

Für ein vollständiges Spannseil-Schleppkabel-System werden praxisnah passende Systemkomponenten derselben Marke kombiniert.

• Seil-Endklemme für Flachkabel als definierter Systemstart/-endpunkt
• Mitnehmer mit Seilführung als bewegender Mitnahmepunkt am Verbraucher
• Spannarme zur Anbindung an die Stahlkonstruktion und zur Ausrichtung der Seilstrecke
• Spannschrauben zur Seilendbefestigung und Einstellung der Seilspannung
• Seil-Leitungswagen 1-rollig als Alternative für geringere Lasten
