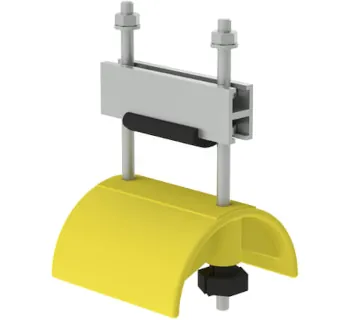

Wampfler Seil-Endklemme für Flachkabel 0215

Die Seil-Endklemme für Flachkabel aus dem Programm 0215 bildet den definierten Endpunkt eines Spannseil-Schleppkabel-Systems und fixiert die Leitung zuverlässig am Systemanfang auf der Seite der Strom-Einspeisung.

Sie wird in der Praxis eingesetzt, wenn Flachkabel entlang eines gespannten Drahtseils geführt werden und ein sauberer Systemabschluss mit sicherer Kabelklemmung und klarer Last-/Zugabtragung erforderlich ist.

Einsatzbereiche

Typische Anwendungen finden sich überall dort, wo Energie- und Steuerleitungen bewegte Verbraucher versorgen und eine Schienenmontage nicht möglich oder nicht gewünscht ist.

• Krananlagen und Hebezeuge mit bewegter Energiezuführung
• Fördertechnik (fahrende Wagen, Portale, Traversen)
• Industrieanlagen mit begrenztem Bauraum, in denen Leitungen über Spannseile geführt werden
• Werk-/Halleninstallationen, bei denen der Leitungsstrang definiert am Einspeisepunkt beginnen muss

Systemaufbau & Varianten

Auf der Seite der Einspeisung wird die Endklemme mit dem Halter 020190 verschraubt. Der Halter wird über die Spannschraube am Spannarm befestigt.

Der Halter 020190 ist in drei Größen erhältlich; dabei unterscheiden sich ausschließlich die Bohrungsdurchmesser, mit denen der Halter auf die Spannschraube aufgesetzt wird.

Auf der Seite des Mitnehmers wird ebenfalls eine Endklemme am Mitnehmerarm befestigt, um den Leitungsstrang sauber zu definieren.

Sicherheitsaspekte

Für eine sichere Funktion muss die Leitung in der Endklemme korrekt ausgerichtet und gleichmäßig geklemmt werden. Eine unzureichende Klemmung kann zu Verrutschen, erhöhtem Verschleiß oder Störungen im Leitungsverlauf führen.

• Elektrischer Anschluss des Systems ausschließlich durch eine qualifizierte Elektrofachkraft
• Leitungen beim Einlegen ausrichten und anschließend durch Anziehen der Muttern sicher klemmen
• Leitungslängen vorab festlegen, um definierte Schlaufenlängen und einen stabilen Leitungsverlauf zu erreichen

Technische Merkmale

Montagehinweise

Beginnen Sie das Einlegen der Leitung am Endklemmenpunkt und führen Sie das Flachkabel anschließend in die nachfolgenden Komponenten des Systems.

• Leitung(en) vorab markieren, um eine definierte Einbaulänge und reproduzierbare Schlaufen zu erhalten
• Leitung beim Einlegen mittig ausrichten und anschließend durch Anziehen der Muttern sicher klemmen
• Nach dem Klemmen die Leitungsführung prüfen, bevor das System in Betrieb genommen wird

Passende Artikel/Zubehör

Für einen funktionssicheren Aufbau im Spannseil-Schleppkabel-System werden üblicherweise passende Systemkomponenten aus dem Umfeld der Conductix-Wampfler Programme kombiniert:

• Spannarme zur Aufnahme und Verspannung des Drahtseils
• Spannschrauben zur Seilendbefestigung und zum exakten Spannen des Systems
• Mitnehmer mit Seilführung 0215 für den definierten Zug-/Mitnahmepunkt
• Seil-Leitungswagen für Flachkabel (einrollig oder zweirollig, je nach Anwendung)

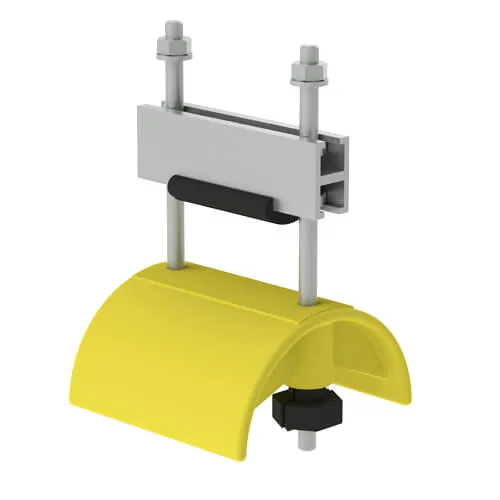

Abbildung
