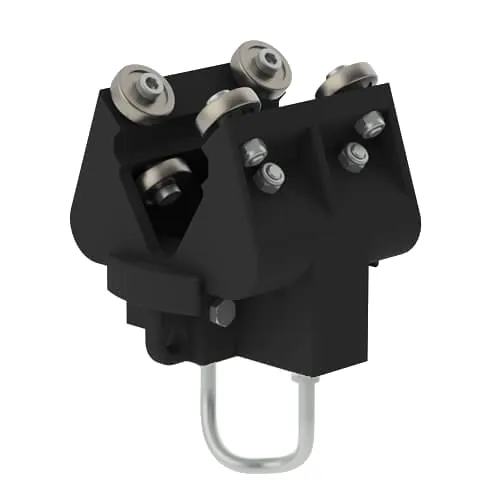

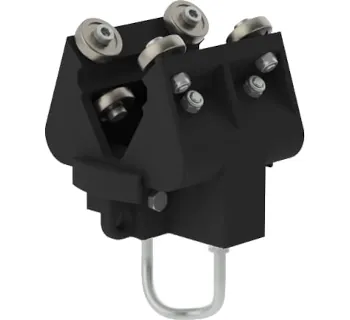

Wampfler Leitungswagen für 0270 mit Bügel

Der Leitungswagen für das Programm 0270 ist für die zuverlässige Mitführung von Rundleitungen in Schleppkabel-Systemen ausgelegt. Die Ausführung mit Bügel dient als Aufhängung für passende Leitungshalter 020133, sodass Leitungen praxisgerecht in Schlaufen geführt und bei Bedarf mehrere Halter untereinander kombiniert werden können.

Der Wagen wird stirnseitig in die Laufbahnschiene eingeschoben und ist ab Werk auf das jeweilige Laufbahnprofil eingestellt, sodass keine nachträgliche Anpassung erforderlich ist. Durch die kugelgelagerten und verzinkten Laufrollen eignet sich die Standardausführung für typische Industrie-Anwendungen mit gleichmäßigem Fahrbetrieb.

Einsatzbereiche

• Hallenkrane, Portalkrane und Fahrwerke mit Energie- und Datenzuführung über Rundleitungen
• Fördertechnik und Anlagenbau: bewegte Verbraucher entlang gerader Strecken
• Montage- und Produktionslinien mit geführter Leitungsmitnahme in Schleppkabel-Systemen

Unterschiede innerhalb der Baureihe 0270

Im Programm 0270 existieren unterschiedliche Leitungswagen-Konzepte: Neben Kunststoff-Leitungswagen als wirtschaftliche Lösung gibt es auch Ausführungen aus Stahl (z. B. schwere Baureihe) für höhere Traglasten. Zusätzlich sind je nach Aufgabe Varianten zur Leitungsaufnahme (z. B. über Bügel oder alternative Aufnahmen) verfügbar.

Montagehinweise

• Einbau: Wagen stirnseitig in die Laufbahnschiene einschieben.
• Einstellung: Wagen ist ab Werk auf das passende Laufbahnprofil eingestellt, eine Nachjustierung ist nicht erforderlich.
• Leitungsführung: Passende Leitungshalter 020133 am Bügel einhängen; bei mehreren Leitungen Halter untereinander anordnen.

Merkmal	Angabe
Produkt	Leitungswagen für Programm 0270 mit Bügel (Standard)
Marke	Conductix-Wampfler
Leitungstyp	Rundleitung
Artikel-Nr.	027281
Gewicht	ca. 0.57 kg
Tragfähigkeit	16 kg
Ausführung	Leitungswagen aus Kunststoff mit Bügel für Leitungshalter 020133
Laufrollen	Kugellager, verzinkt

Passende Artikel/Zubehör

• Leitungshalter 020133 (für Rundleitungen, zur Aufhängung am Bügel)
• Endklemme mit Bügel 0270 (zur System-Fixierung/Abschluss im 0270-Rundleitungssystem)
• Schleppkabel-System Programm 0270 (Systemübersicht und weitere Komponenten)
