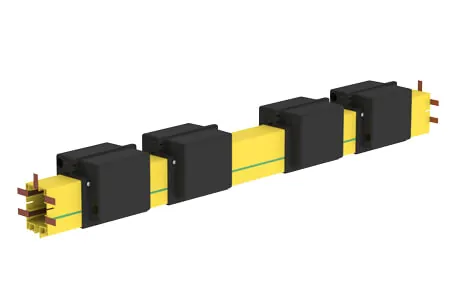

Wampfler Dehnelement

Das Dehnelement von Conductix-Wampfler ist ein Systembauteil für die Kastenschleifleitung 0842, das die durch Umgebungstemperatur und Erwärmung der Schleifleitung entstehende Längenausdehnung im Leitungsstrang aufnimmt. Dadurch werden mechanische Spannungen reduziert und die Funktion der Anlage auch bei wechselnden Temperaturbedingungen unterstützt.

Die erforderliche Anzahl der Dehnelemente ergibt sich aus der Temperaturdifferenz sowie der Anlagen- bzw. Segmentlänge. Beim Einsatz von Dehnelementen ist laut Typenseite keine zusätzliche Einspeisung notwendig, da das System elektrisch nicht unterbrochen wird.

Einsatzbereiche

• Krananlagen und Kranbahnen mit Kastenschleifleitung 0842
• Verschiebewagen und verfahrbare Verbraucher mit Stromzuführung entlang des Fahrwegs
• Industrieanlagen mit langen Fahrstrecken oder wechselnden Umgebungsbedingungen, bei denen Wärmedehnung zu berücksichtigen ist

Unterschiede der Varianten

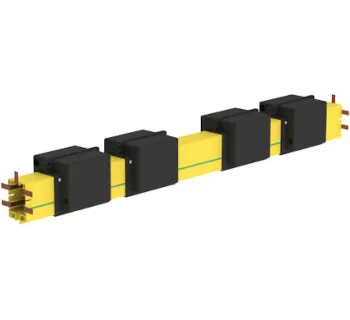

Die Dehnelemente sind in Varianten mit unterschiedlicher Polanzahl (4, 5, 7), Länge (1 m / 2 m) sowie Nennstrom (35 A / 60 A) verfügbar. Die Auswahl erfolgt passend zur elektrischen Auslegung und zur Systemkonfiguration der Kastenschleifleitung 0842.

Sicherheitsaspekte

Dehnelemente dienen dem kontrollierten Ausgleich von Längenänderungen im Systemstrang und unterstützen damit eine spannungsarme mechanische Montage. Für einen sicheren Betrieb ist die anwendungsbezogene Dimensionierung gemäß Temperaturdifferenz und Anlagen-/Segmentlänge maßgeblich.


Passende Artikel/Zubehör

Für den vollständigen Aufbau der Kastenschleifleitung 0842 werden Dehnelemente praxisnah mit Komponenten zur Aufhängung, Verbindung, Einspeisung, Abschluss und Stromabnahme kombiniert. Für Ausführungen mit höheren Schutzanforderungen ist die Dichtlippe ein sinnvolles Zubehör.
