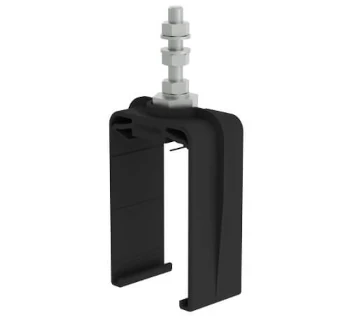

Wampfler Stromschienenhalter

Die Stromschienenhalter (Schienenhalter) im Rahmen des Kastenschleifleitungssystems BoxLine 0842 dienen als mechanische Trage- und Befestigungselemente der geschlossenen Schleifleitungsschienen und sind ein zentraler Bestandteil der Montageschnittstelle. In der offiziellen Materialliste werden sie unter der Kategorie „Schienenhalter“ aufgeführt und sind mit Bestellnummern wie 084241-11 oder 084243-11 gelistet.

Diese Halter ermöglichen eine schnelle und sichere Montage der Schleifleitung dank einklipsbarer oder verschraubbarer Befestigung an der vorhandenen Tragstruktur, wobei typische Halterabstände von 2.0 m in Systemen des BoxLine-0842 angegeben sind.

Systemeinordnung – BoxLine 0842 Stromschienenhalter

Im gesamten Schleifleitungssystem BoxLine 0842 übernimmt der Stromschienenhalter die Aufgabe, das geschlossene Kastenprofil mit integrierten Leiterbändern in einem ständig definierten Abstand zur Fahrbahnstruktur zu befestigen. Laut Angaben beträgt der maximale Aufhänge- oder Halterabstand bis zu 2.0 m, womit eine wirtschaftliche Trägerkonstruktion möglich wird.

Aufbau und Merkmale der Stromschienenhalter

• Materialien: Halter bestehen i. d. R. aus verzinktem Stahl oder Polycarbonat-Kunststoff (z. B. Typ 084241-11 Halter mit Polycarbonat).
• Befestigungsmöglichkeiten: Varianten mit Sechskantmuttern (z. B. für Direktmontage) oder Nutensteinen für Spannarmmontage („SP“) sind verfügbar.
• Einklips-Funktion: Einige Halter ermöglichen das Aufklicken der Schiene in den Halter, was die Montage beschleunigt.
• Anpassbarkeit: Halter sind passend für die Außenabmessungen des BoxLine-Kastensystems (~ 80 mm Breite, ~ 260 mm Höhe) und ermöglichen eine kompakte Befestigung.

Typische Einsatzbereiche der Stromschienenhalter

Stromschienenhalter des Systems BoxLine 0842 werden immer dort eingesetzt, wo eine geschlossene, mehrpolige Schleifleitung in Hallen- oder Kranbahnen montiert wird und eine definierte Befestigung an der Tragstruktur erforderlich ist – z. B. bei EOT-Kränen, Verschiebewagen oder automatischen Förderanlagen im Innen- oder geschützten Außenbereich.

Vorteile der Stromschienenhalter im Programm BoxLine 0842

• Schnelle Montage: Einklipsbare Halter oder verschraubte Varianten verkürzen die Installationszeit merklich.
• Wirtschaftliche Befestigung: Mit Halterabständen bis zu 2.0 m wird die Trägerstruktur entlastet.
• Kompakte Bauweise: Durch die kompakten Außenmaße des Systems wird wenig Einbauraum benötigt.
• Robuste Werkstoffe: Verzinkter Stahl oder Polycarbonat sorgen für hohe Lebensdauer und Korrosionsbeständigkeit.
• Systemkompatibilität: Halter sind exakt auf das BoxLine-0842-Profil abgestimmt und somit montageseitig optimal integriert.
• Normgerechter Betrieb: Das Gesamtsystem erfüllt internationale Anforderungen an Berührungsschutz und IP- Klasse (z. B. IP23/IP24).

Planung- und Anwendungshinweise

• Trägerqualität: Die Montagefläche muss glatt, gratfrei und stabil ausgeführt sein, damit die Halter korrekt fixiert werden.
• Halterabstand: Der empfohlene maximale Abstand zwischen zwei Haltern beträgt 2.0 m; bei erhöhten Lasten oder großen Kranauslegern ist eine engeren Montage sinnvoll.
• Montagerichtung: Die Halter sollten so angeordnet werden, dass Wärme- und Ausdehnungsbewegungen der Schiene berücksichtigt werden – fixieren Sie z. B. ein Fixpunktsegment und verwenden Sie Halter mit Gleitfunktion.
• Zukunftssicherheit: Original-Halter und Zubehör des Herstellers verwenden, um volle Ersatzteil- und Serviceverfügbarkeit zu gewährleisten.
