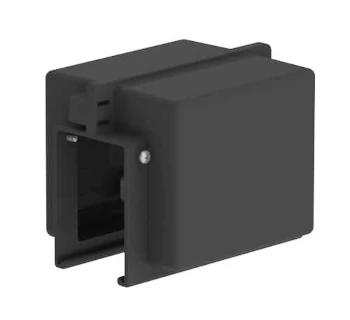

Wampfler Verbinder

Die Verbinder („Rail Connector“) für das geschlossen ausgeführte Kastenschleifleitungssystem BoxLine 0842 ermöglichen eine zuverlässige und elektrisch sowie mechanisch optimierte Verbindung zwischen zwei Segmenten der Schleifleitungsschiene. Laut Produktdatenblatt sind mehrere Systemverbindungsarten im Programm 0842 vorgesehen (z. B. JT – Joint Clamping, AN – Angle Clamping), die eine hohe Flexibilität in der Anlagenplanung und Montage bieten.

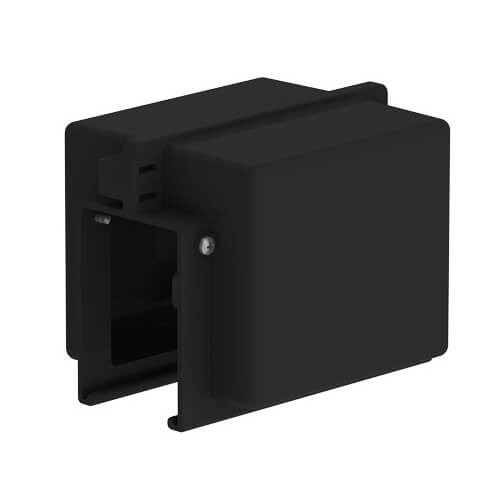

Im Webshop findet sich z. B. der Artikel RAIL CONNECTOR 0842 4P AN (084224-4), welcher speziell für 4-polige Ausführungen ausgelegt ist und als offizielles Zubehör des Programms 0842 aufgeführt wird.

Verwendung und Einsatzbereich

Die Verbinder für das Programm 0842 werden dort eingesetzt, wo mehrere 4.000 mm-Schienenabschnitte zu einer längeren Schleifbahn verbunden werden müssen, wobei sowohl elektrische Übergänge als auch mechanische Montage- und Justagepunkte erforderlich sind. Typische Anwendungen sind Hallen- und Brückenkrane (EOT-Krane), Förder- und Transportsysteme sowie Anlagen mit linearen Fahrwegen im Innen- oder geschützten Außenbereich. Die Verbindung mittels Verbinder erlaubt eine gezielte Auslegung von Stromstärke, Polzahl und Einbaugeometrie – so kann z. B. ein 4- oder 5-poliger Strang mit bis zu 140 A realisiert werden.

Aufbau und technische Merkmale der Verbinder

• Steck- bzw. Klemmverbindung zwischen Schienenprofilen mit definiertem Übergangswiderstand und mechanischem Halt (z. B. System AN – Winkelklemmung).
• Kompatibilität mit 4-, 5- oder 7-poligen Schleifleiter – je nach Systemvariante stehen passende Verbinder für die Polzahl im Programm 0842 zur Verfügung.
• Geringer Einbauraum – die kompakte Bauweise des Verbindungselements fügt sich nahtlos in das ohnehin bereits platzoptimierte BoxLine-System (z. B. Außenmaß 56.0 mm × 90.0 mm).
• Schnelle Montage – durch vorkonfektionierte Elemente und Clip-Schienenhalter sowie standardisierte Verbinder wird die Installationszeit reduziert.
• Hoher Berührungsschutz und Sicherheit – die Verbinder sind im geschlossenen Kastenprofil integriert, wodurch unverpolte Kontakte und äußere Zugänge minimiert werden.

Vorteile der Verbinder im BoxLine-0842-System

• Modulare Erweiterbarkeit – ermöglichen die freie Verlängerung der Schleifleitung durch Verbinden mehrerer Segmente, was bei Änderungen in Anlagenlayout oder Verfahrweg große Flexibilität bietet.
• Elektrische Kontinuität und Sicherheit – hochwertige Verbindungselemente gewährleisten geringe Übergangswiderstände, stabile Stromführung bis 140 A und hohe Betriebssicherheit.
• Schnelle und wirtschaftliche Installation – standardisierte Verbinder und montagefreundliche Halter reduzieren Montageaufwand und Stillstandszeiten.
• Platzsparende und geschlossene Bauweise – die Verbinder fügen sich in das kompakte Kastenprofil ein und tragen zur Gesamtkonstruktion bei, ohne zusätzlichen Raum zu beanspruchen.
• Hoher Berührungsschutz – durch die integrierte Verbindungsführung im geschlossenen Gehäuse wird der Personenschutz erhöht und die Einhaltung von Normen wie CE gewährleistet.
• Systemkompatibilität & Lebensdauer – als offizielles Zubehör des Programms 0842 sind die Verbinder abgestimmt auf die Schienen, Halter und Stromabnehmer; dies sorgt für langfristige Verfügbarkeit und Ersatzteil-Konformität.

Planungshinweise zur Verwendung von Verbindern

• Polzahl und Stromstärke – Prüfen Sie vor Bestellung, ob der gewählte Verbinder zur Polzahl (4, 5 oder 7 Pole) und zur erforderlichen Stromstärke (bis 140 A) passt.
• Montageabstände und Trägerstruktur – Berücksichtigen Sie die Halter-Abstände und die Trägerqualität (z. B. glatt, gratfrei, gemäß Vorgabe) beim Einbau der Verbindungselemente.
• Umgebungsbedingungen – Das geschlossene System eignet sich für Innen- und geschützten Außenbereich; achten Sie auf Temperaturbereich (z. B. –5 °C bis +50 °C) und IP-Schutzklasse (z. B. IP23/IP24 mit Dichtlippe).
