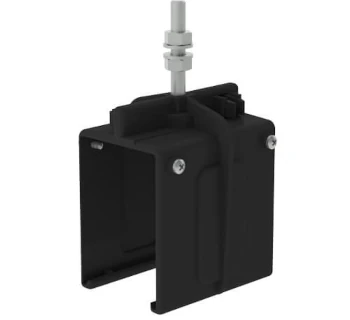

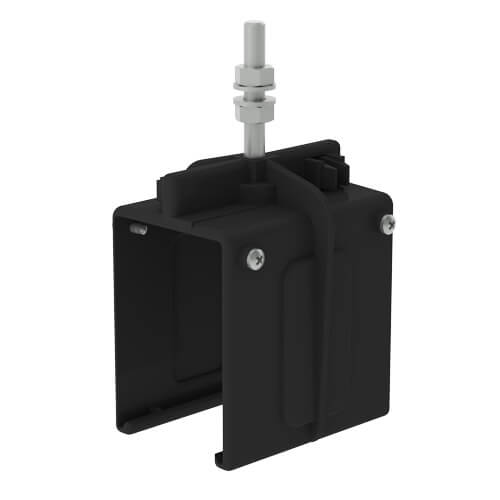

Wampfler Fixpunkthalter

Die Fixpunkthalter des Systems BoxLine 0842 dienen als fester Befestigungspunkt für das Schleifleitungsschienenprofil und übernehmen sowohl die mechanische Fixierung als auch das definierte Längenausdehnungsmanagement im Träger- oder Hallenaufbau. Laut der Montagevorschrift des Programms 0842 werden Fixpunkthalter explizit im Kapitel „Fixpunkthalter“ als hermetisch wichtiger Bauteil genannt.

In der Praxis wird der Fixpunkthalter üblicherweise direkt neben der Einspeisung oder dem System Anfang montiert; dort wird das Schleifenprofil starr befestigt, während alle weiteren Halter oder Haltesysteme als Gleitpunkte ausgeführt sind – so wird eine kontrollierte Ausdehnung bei Temperaturwechseln ermöglicht.

Systemeinordnung – Program 0842 BoxLine

Das Kastenschleifleitungssystem BoxLine 0842 ist ein mehrpoliges geschlossenes Kastenprofil-System für Innen- und geschützten Außenbereich, ausgelegt für Nennströme von 35.0 A bis 140.0 A, Polzahlen 4, 5 oder 7 und einer maximalen Aufhängdistanz von 2.0 m. Der Fixpunkthalter ist in diesem System als mechanisch definierter Fixpunkt vorgesehen und damit Teil der konstruktiven Montage- und Dehnungskonzeption.

Aufbau und typische Merkmale der Fixpunkthalter

• Materialien: Häufig verzinkter Stahl oder Aluminium mit korrosionsgeschützter Oberfläche, um eine langlebige Verbindung zur Tragstruktur sicherzustellen.
• Befestigung: Direktverschraubung am Träger oder über Spannarm- oder Nutensteinaufnahme, sodass das Profil fest und unverrückbar fixiert ist.
• Montageort: Direkt neben der Einspeisung bzw. am Anfang der Schleifleitung – dort ist der Fixpunkthalter Pflicht.
• Ausdehnungsmanagement: Während der Fixpunkt starr gehalten wird, müssen alle weiteren Halter als Gleitpunkte ausgeführt werden, damit eine thermische Längenausdehnung kontrolliert ablaufen kann.
• Einsatzbereich: Halle, Kranbahn oder Transportsystem mit linearem Fahrweg, bei denen das BoxLine-System montiert wird.

Verwendung im System BoxLine 0842

Der Fixpunkthalter wird beim Aufbau einer Schleifleitung eingesetzt, wenn das Profil am Anfang oder bei einer Einspeisung fixiert werden soll. In der Montageanleitung heißt es: „Fixpunkthalter dicht bei der Einspeisung montieren.“ Die korrekte Positionierung stellt sicher, dass eine definierte Referenz für die gesamte Schienenlänge geschaffen wird und alle folgenden Schienenabschnitte durch die Gleitpunkte mechanisch entlastet sind.

Vorteile der Fixpunkthalter im Programm 0842

• Mechanische Stabilität: Die Fixierung am Anfang verhindert unkontrolliertes Wandern oder Setzen des Profils.
• Kontrollierte Ausdehnung: Durch klare Trennung von Fix- und Gleitpunkten wird thermische Längenausdehnung sicher aufgenommen.
• Einfache Montage: Direktverschraubung oder Standard-Nutenaufnahme reduzieren Montageaufwand und Zeit.
• Systemkompatibilität: Originalhalter passend für BoxLine 0842, sorgen für normative und mechanische Integrität.
• Kosteneffizienz: Durch maximale Halterabstände von bis zu 2.0 m (für Schienenhalter) reduziert sich die Anzahl der Befestigungspunkte; der Fixpunkt konzentriert sich auf einen einzigen definierten Punkt.
• Langzeitbetrieb: Korrosionsgeschützte Materialien und definierte Befestigung erhöhen die Lebensdauer der Installation.

Planung- und Anwendungshinweise

• Trägerqualität: Der Trag- oder Fahrbahnträger muss glatt, gratfrei und eben sein, damit der Fixpunkthalter korrekt montiert werden kann.
• Positionierung: Der Fixpunkthalter muss dicht bei der Einspeisung montiert werden; nachfolgende Halter sind als Gleitpunkte auszulegen.
• Werkzeuge: Schrauben und Muttern nach Angabe anziehen, Umgebungsbedingungen wie Temperaturwechsel beachten.
• Erweiterung und Wartung: Bei zusätzlicher Einspeisung oder Erweiterung der Schleifleitung wurde der Fixpunkt neu zu definieren, um die mechanische Funktion zu sichern.
