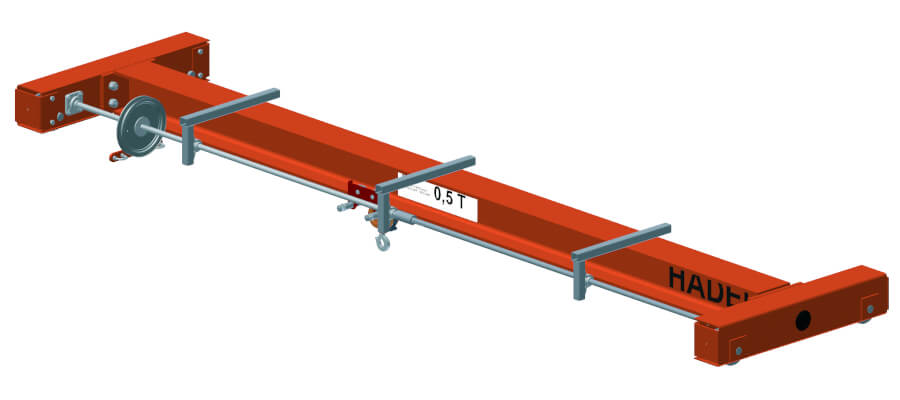

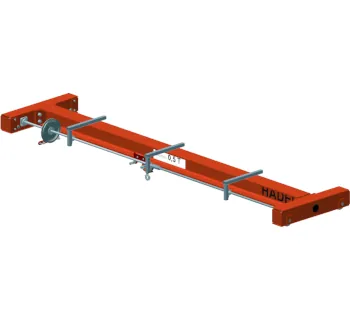

Hadef Brückenkran EHH

Der Hadef Brückenkran EHH ist ein manuell verfahrbarer Einträger-Handlaufkran für den Hallenbetrieb, ausgelegt zum sicheren Heben und horizontalen Verfahren von Lasten entlang der Kranbahn. Durch die kompakte Kranbrücke und die Ausführung mit Stirnradflaschenzug lässt sich der Arbeitsbereich unter der Brücke praxisnah abdecken – ideal, wenn eine robuste Lösung ohne elektrische Fahrantriebe benötigt wird.

Produktbeschreibung

Der Kran ist als Profilstahl-Konstruktion ausgeführt und nutzt eine kompakte Kranbrücke (Typ EHH-N) mit Anschlussplatte und HV Schrauben für den Kopfträger. Die Kopfträger sind robust aufgebaut und verfügen über Handkettenrad und Handkettenführung mit galvanisch verzinkter Handkette; Antriebsritzel und Kupplung sind eingeschlossen.

Für die Anpassung an die Anlage werden Spannweite und Hubhöhe kundenspezifisch ausgelegt; die Fahrwerkswelle ist für die gewünschte Spannweite vorgesehen und wird mit Flansch- und Stehlager sowie Haltewinkel ausgeführt. Die Oberfläche ist gestrahlt (u. a. gemäß ISO 8501) und beschichtet; als Deckanstrich ist RAL 2000 angegeben.

Einsatzbereiche

• Instandhaltung und Werkstatt: manuelles Positionieren von Baugruppen, Motoren, Getrieben oder Vorrichtungen.
• Produktion: punktuelle Handhabung an Montageplätzen, wenn keine durchgängige Kranversorgung erforderlich ist.
• Lager und Bereitstellung: Umsetzen von Palettenaufsätzen, Maschinenkomponenten oder Werkzeugträgern in definierten Kranfeldern.
• Maschinen- und Anlagenbau: Heben und Ausrichten von Komponenten entlang einer Kranbahn bei begrenzter Infrastruktur.

Unterschiede der Varianten

Der Brückenkran EHH ist in unterschiedlichen Tragkräften und Spannweiten verfügbar und wird wahlweise mit den Stirnradflaschenzügen 27/12 HH oder 29/12 HH angeboten. Je nach Ausführung unterscheiden sich die Varianten insbesondere durch das eingesetzte Hubwerk und den Kettenstrang.

Sicherheitsaspekte & Normen

Als Konstruktionsgrundlage werden einschlägige Regeln der Technik aus DIN und UVV berücksichtigt; der Kran ist ausgelegt nach DIN 15018 mit Hubklasse H1 und Beanspruchungsgruppe B2 für den Betrieb in der Halle. Zusätzlich werden Anforderungen der Maschinenrichtlinie 2006/42/EG genannt; für den Hebezeugbetrieb in Deutschland werden u. a. BGV D6, BGV D8 und BGR 500 als relevante Vorschriften benannt.

Für die sichere Nutzung sind vorgeschriebene Prüfungen vor der ersten Inbetriebnahme, vor Wiederinbetriebnahme sowie regelmäßig wiederkehrende Prüfungen zu berücksichtigen; die Abnahme erfolgt entsprechend den Angaben zur Tragfähigkeit und Ausführung durch eine befähigte bzw. anerkannte befähigte Person.

Passende Artikel/Zubehör

• Hadef Stirnradflaschenzug 29/12 als extrem kurze Bauart für enge Bauhöhen und hohe Nutzhöhe.
• Hadef Deckenkran EDHH als alternative Kranlösung mit vergleichbarer Auslegungsklasse für Hallenbetrieb.
• Hadef Brückenkran EEE als elektrisch ausgeführte Alternative innerhalb der Hallenkrane.
