Hadef Deckenkran EDHH

Der Hadef Deckenkran EDHH ist ein manuell bedienbarer Hallenkran zum Heben und Verfahren von Lasten auf einer Deckenlaufbahn. Die Ausführung ist für den Einsatz in der Halle vorgesehen und wird mit Flaschenzug 27/12 HH oder einem Flaschenzug in extrem kurzer Bauart 29/12 HH kombiniert.

Der Kran ist als kompakte Bauweise ausgeführt und zielt auf eine kurze Anfahrmasse ab, um Lasten im Arbeitsbereich möglichst weit in Randzonen positionieren zu können. Die Spannweite und Hubhöhe sind laut Typenseite nach Kundenwunsch vorgesehen.

Einsatzbereiche

• Fertigung und Montage: innerbetrieblicher Lasttransport entlang definierter Arbeitsstationen.
• Instandhaltung: Heben und Positionieren von Baugruppen bei Wartung und Reparatur.
• Lager und Werkstatt: Handling von Maschinenteilen, Vorrichtungen und schweren Komponenten in Hallenbereichen.
• Anlagenbau: Einpassen und Umsetzen von Komponenten innerhalb einer Hallenlaufbahn.

Varianten und Unterschiede

• Auswahl des Hubwerks: Flaschenzug 27/12 oder Flaschenzug kurze Bauart 29/12 (extrem kurze Bauart) – je nach gewünschter Bauhöhe/Einbausituation.
• Varianten über Tragkraft, Spannweite und Kettenstrang gemäß Typenübersicht.

Sicherheitsaspekte & Normen

Der Deckenkran EDHH ist laut Typenseite ausgelegt nach DIN 15018 mit Hubklasse H1 und Beanspruchungsgruppe B2 (für Betrieb in der Halle). Als Konstruktionsgrundlage werden zudem die in Deutschland gültigen Regeln der Technik aus DIN und UVV berücksichtigt.

Ausführung und technische Merkmale

• Lastkette für 6 m Laufbahnhöhe (typabhängig).
• Leichter Handkettenzug durch indirekten Antrieb.
• Handkettenrad und Handkettenführung mit galvanisch verzinkter Handkette.
• Kranbrücke: kompakte Bauweise, Typ EDHH aus Profilstahl mit Anschlussplatte und HV Schrauben für den Kopfträger.
• Kopfträger: robuste Bauweise, inkl. Antriebsritzel und Kupplung, mit Fahrwerkswelle für die gewünschte Spannweite, mit Flansch- und Stehlager sowie Haltewinkel für die Fahrwerkswelle, ohne Gummipuffer.
• Oberfläche/Anstrich: gestrahlt nach ISO 8501 und grundiert; Deckenanstrich RAL 2000 gelb-orange. Zusätzlich genannt: Stahlkiesentrostung (Sa 2.5) und 1 x Grundanstrich (Zinkphosphat); Fahrwerkswelle blank.

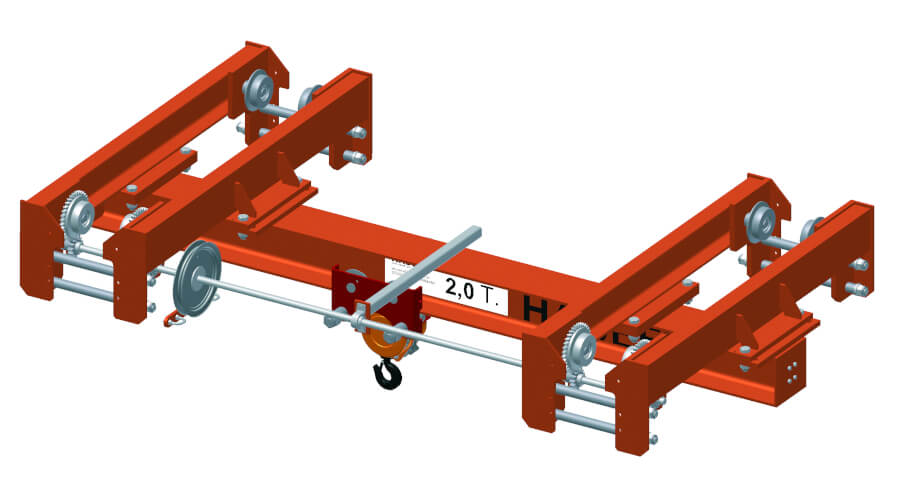

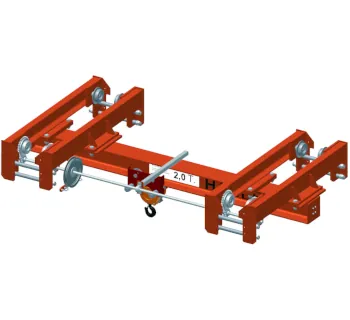

Abbildung

Unterlagen im Auftragsfall

• Genehmigungszeichnung des Gesamtkranes
• Prospekt des zu liefernden Hebezeuges
• Prüfbuch
• Werkszeugnis für das Hebezeug
• Hakenattest
• Kettenattest
• Bedienungsanleitung – Hebezeug und Krananlage

Hinweis

Nicht im Lieferprogramm sind Montage und Endabnahme.

Passende Artikel/Zubehör

• Flaschenzug als Hubwerk passend zur Ausführung: 27/12 HH oder 29/12 HH (extrem kurze Bauart).
• Alternative Kranlösung aus gleicher Marke/Familie: Hadef Brückenkran EHH.
• Elektrische Alternative im Hallenkran-Segment: Hadef Deckenkran EDEE.
