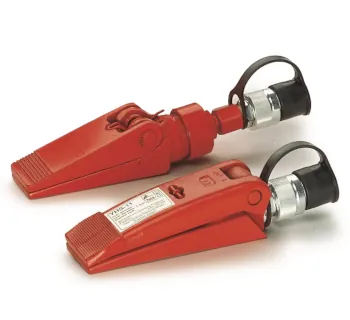

Yale Spreizer YHS

Der Yale Spreizer YHS ist ein universelles Hydraulikwerkzeug für Reparatur- und Montagearbeiten, bei denen eine präzise gesteuerte Kraft zum Spreizen, Richten oder Ausrichten benötigt wird. Er wird mit einer externen Handpumpe (oder kompatiblen 700-bar-Hydraulikquelle) betrieben und eignet sich für sehr beengte Ansatzspalte.

Der Spreizer arbeitet einfachwirkend mit Federrückstellung, ist in allen Lagen einsetzbar und verfügt über Spreizbacken aus hochfestem Stahl. Der maximale Betriebsdruck beträgt 700 bar; die Ausführung wird mit Kupplungsmuffe CFY-1 und Staubkappe geliefert.

Einsatzbereiche

• Instandhaltung und Service: Lösen und Spreizen festsitzender Baugruppen, kontrolliertes Trennen von Bauteilen.
• Karosserie- und Behälterarbeiten: Richten und Positionieren bei Reparatur- und Richtarbeiten.
• Maschinen- und Anlagenbau: Anheben, Ausrichten und Justieren von Maschinenkomponenten und schweren Bauteilen.
• Bau & Montage: Abdrücken von Schalungen sowie Unterstützung bei Montagearbeiten mit engem Ansatzspalt.
• Formen- und Gussumfeld: Abdrücken/Trennen von Formen bzw. Formteilen, wenn eine dosierte Kraft erforderlich ist.

Unterschiede der Varianten

Für den Spreizer YHS sind auf TOMANRO zwei Ausführungen gelistet: YHS 05 und YHS 10A. Beide arbeiten mit 700 bar, Federrückstellung und identischem Ölvolumen (10 cm³).

• YHS 05: kompakte Ausführung mit Spreizkraft 0.5 t und Spreizweite 16–75 mm bei ca. 1.9 kg.
• YHS 10A: höhere Spreizkraft 1.0 t und größere Spreizweite 12.5–96 mm bei ca. 2.34 kg.

Technische Daten

Bedienung & Systemintegration

Der YHS wird über eine externe Hydraulikpumpe betrieben. Für einen sauberen, sicheren Aufbau sind kompatible 700-bar-Komponenten (Pumpe, Hydraulikschlauch, Kupplungen) entscheidend. Die Federrückstellung sorgt für das Öffnen/Zurückstellen nach dem kontrollierten Druckabbau.

• Arbeitsbereich (Spreizweite): je nach Ausführung gemäß Tabelle.
• Gewicht: je nach Ausführung gemäß Tabelle (relevant für Handling im Serviceeinsatz).
• Kupplung: inklusive Kupplungsmuffe CFY-1 mit Staubkappe (Schutz vor Verschmutzung im mobilen Einsatz).

Sicherheitsaspekte & Normen

Normangaben zum Produkt wurden auf den verfügbaren Hersteller-/TOMANRO-Unterlagen nicht eindeutig ausgewiesen. Für den sicheren Einsatz gelten die Herstelleranweisungen sowie die betrieblichen Sicherheitsregeln für Hochdruckhydraulik.

• Druckgrenze einhalten: niemals über 700 bar betreiben; nur geeignete Systemkomponenten verwenden.
• Quetschstellen vermeiden: Hände/Finger aus dem Spreizbereich fernhalten; Werkstück sicher fixieren.
• Kupplungen & Schläuche prüfen: vor jedem Einsatz auf Beschädigungen, Leckagen und sicheren Sitz kontrollieren.
• Kontrollierter Druckabbau: Last/Spannung langsam und dosiert entspannen, um ruckartige Bewegungen zu vermeiden.
• Persönliche Schutzausrüstung: geeignete PSA tragen (z. B. Schutzbrille/Handschutz) und Gefahrenbereich absichern.

Passende Artikel/Zubehör

• Yale Hydraulikhandpumpe HPS: 700-bar-Handpumpe für einfachwirkende Verbraucher (passend zur YHS-Federrückstellung).
• Yale Hydraulikschlauch HHC: 700-bar-Hydraulikschlauch zur sicheren Verbindung zwischen Pumpe und Werkzeug.
• Yale Hydraulikkupplungen C-Serie: Systemkupplungen für 700-bar-Aufbauten; sinnvoll für standardisierte Anschlüsse und schnelle Wechsel.
• Yale Manometer GGY: Druckanzeige zur Kontrolle des Betriebsdrucks und zur reproduzierbaren Kraftdosierung.
• Yale Manometer-Adapter GA: Adapter zur schnellen Nachrüstung/Integration eines Manometers im Hydrauliksystem.
• Yale Akku-Hydraulikpumpe PYB: mobile 700-bar-Stromquelle als Alternative zur Handpumpe (für häufige Einsätze ohne Kraftaufwand).

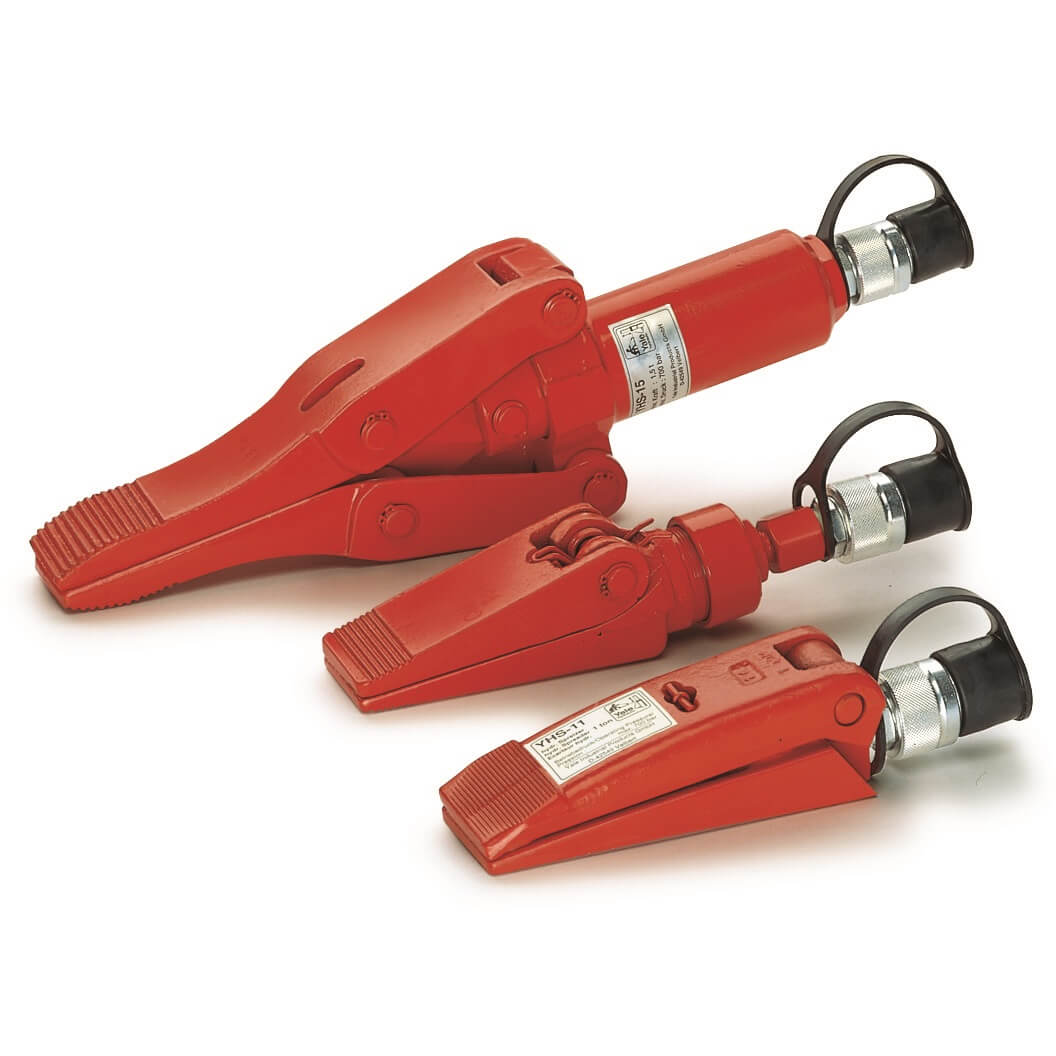

Bild zur Orientierung
