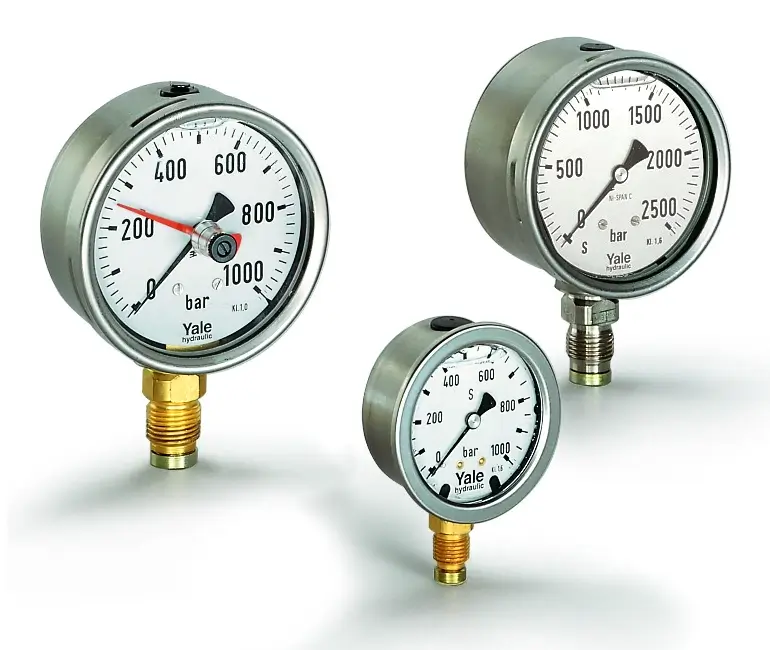

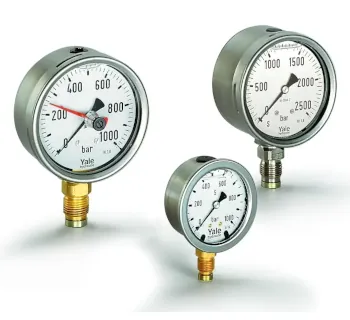

Yale Manometer GGY

Das Manometer GGY von Yale dient zur Überwachung des Betriebsdrucks und damit der wirkenden Zylinderkraft in Hochdruck-Hydrauliksystemen bis zu 2500 bar.

Ein Edelstahlgehäuse, eine Acrylglassichtscheibe und die Glyzerinfüllung sorgen für wirkungsvolle Schwingungsdämpfung, eine hohe Lebensdauer und eine gut ablesbare Skala, auch beim Einsatz von Motorpumpen.

Die Baureihe umfasst verschiedene Messbereiche und Gehäusedurchmesser (63 mm und 100 mm) sowie mehrere Anschlussgewinde für den direkten Einbau in Hydraulikpumpen, Zylinder oder Ventilblöcke.

Aufbau und Funktionsprinzip

• Zur Kontrolle des Betriebsdrucks, um die resultierende Kraft der angeschlossenen Hydraulikzylinder sicher und reproduzierbar zu überwachen.
• Edelstahlgehäuse mit Acrylglas-Anzeigefenster für hohe Korrosionsbeständigkeit und mechanische Stabilität in rauen Industrieumgebungen.
• Glyzeringedämpfte Messwerke zur Absorption von Druckstößen; der Zeiger vibriert selbst bei pulsierendem Druck aus Motorpumpen kaum und ermöglicht eine präzise Ablesung.
• Bourdonfeder-Manometer mit kreisförmig gebogener Messfeder, die den anliegenden Hydraulikdruck in eine definierte Zeigerbewegung umsetzt.
• Ausführungen mit G 1/4, G 1/2 und 1/4 NPT zur direkten Montage sowie als Bestandteil von Manometersätzen mit Winkeladapter (z. B. GYA-63) für eine gut ablesbare 45°-Stellung.
• Je nach Typ Messbereiche von 0–250 bar bis 0–2500 bar, optional mit Genauigkeitsklasse 1.6 für anspruchsvollere Messaufgaben.

Technische Daten – Auswahl Yale Manometer GGY

Weitere Varianten der Baureihe GGY decken Zwischendrücke (z. B. 250 bar, 400 bar, 700 bar, 1000 bar) und unterschiedliche Gewindeanschlüsse ab.

Vorteile des Manometers GGY

• Hohe Messsicherheit durch Überwachung des tatsächlichen Betriebsdrucks im Hydrauliksystem.
• Lange Lebensdauer dank Edelstahlgehäuse, Acrylglasscheibe und glyzeringedämpftem Messwerk.
• Ruhige Zeigeranzeige bei pulsierendem Druck, besonders vorteilhaft an Motorpumpen.
• Feine Ablesung der Skala für eine zuverlässige Abschätzung der resultierenden Zylinderkräfte.
• Flexible Einbaubarkeit durch verschiedene Anschlussgewinde, Durchmesser und die Option als kompletter Manometersatz.

Typische Anwendungen

• Drucküberwachung an Hydraulik-Handpumpen, Motorpumpen und Aggregaten.
• Kontrolle der Kraft von Hydraulikzylindern, Hebegeräten und Pressen.
• Einsatz in Service- und Wartungsanwendungen, z. B. bei Prüf- und Einstellarbeiten an Hydraulikanlagen.
• Verwendung mit Yale HPS-Handpumpen als Manometersatz GYA-63 zur kompakten und gut ablesbaren Druckanzeige.
