Manometer-Adapter GA

Yale Manometer-Adapter GA

Die Yale Manometer-Adapter GA ermöglichen den schnellen und sicheren Anschluss eines Hydraulikmanometers an HPS- und HPH-Handpumpen bis 700 bar. Sie dienen als kompakter Übergangsblock zwischen Pumpe, Schlauch und Manometer und bieten eine ergonomische 45°-Ableseposition. Modelle wie GA-703 und GA-704 ermöglichen zusätzlich die Anzeige von Druck- und Zugseite bei doppeltwirkenden Systemen.

Schnelle Nachrüstung einer Druckanzeige ohne Umbauten
45° geneigter Anschluss für optimale Ablesbarkeit
Geeignet für 700 bar Hydrauliksysteme
Druck- und Zuganzeige bei GA-703/GA-704
Leckarme Anschlüsse durch präzise Gewindegeometrie

4 Artikel → Manometer-Adapter GA

Manometer-Adapter GA

Beschreibung
Anschluss 1
Anschluss 2
Betriebsdruck
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Schnelle Nachrüstung einer Druckanzeige ohne Umbauten
45° geneigter Anschluss für optimale Ablesbarkeit
Geeignet für 700 bar Hydrauliksysteme
Druck- und Zuganzeige bei GA-703/GA-704
Leckarme Anschlüsse durch präzise Gewindegeometrie

Informationen: Manometer-Adapter GA

Die Manometer-Adapter GA von Yale bilden die Schnittstelle zwischen Handpumpe, Hydraulikverbraucher und Druckmanometer und ermöglichen das schnelle Nachrüsten einer Druckanzeige an bestehenden Hydrauliksystemen.

Der GA-Adapter mit Überwurfmutter ist für alle HPS-Handpumpen bis 700 bar geeignet, während GA-703 für doppeltwirkende HPH-Handpumpen und GA-2000 für TWAZ-2000 bar Handpumpen ausgelegt ist.

In Kombination mit einem Yale Hydraulikmanometer (z. B. GYA-63 mit GGY-632) lassen sich Betriebsdruck und daraus resultierende Zylinderkräfte sicher und gut ablesbar überwachen.

Aufbau und Funktionsprinzip

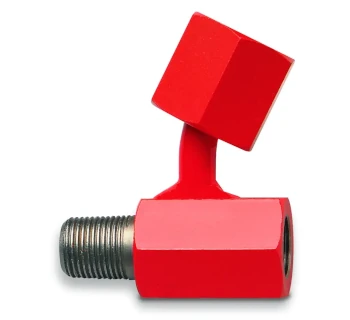

GA-Basisadapter mit Überwurfmutter für HPS-Handpumpen: wird direkt an den Pumpenanschluss geschraubt, nimmt auf der einen Seite den Hydraulikschlauch und auf der anderen Seite das Manometer auf.
45° geneigter Manometeranschluss für gute Ablesbarkeit, auch bei beengten Einbauverhältnissen oder bodennahen Handpumpen.
GA-703 und GA-704 Manometer-Adaptersätze werden bei doppeltwirkenden HPH-Handpumpen zwischen 4/2- bzw. 4/3-Wegeventil und Pumpe montiert und ermöglichen die gleichzeitige Anzeige von Druck- und Zugkraft des angeschlossenen Zylinders.
Ein mitgelieferter Teleskopnippel sorgt bei GA-703/704 für eine drucklose Tankverbindung und schützt das Hydrauliksystem beim Entlasten.
Der GA-2000 Manometer-Adapter ist für 2000 bar ausgelegt und verbindet TWAZ-Handpumpen, GGY-2500 Manometer und Hochdruckschlauch über metrische Anschlüsse mit Dichtkonus.
Als Manometersatz GYA-63 wird der GA-Adapter fertig mit Manometer GGY-632 (Ø 63 mm, glyzeringedämpft, 0–1000 bar) und Anschlussgewinden 3/8"-NPT außen/innen geliefert – montiert, befüllt und entlüftet.
Alle GA-Adapter sind auf kleinere Baumaße, sichere Dichtflächen und leckarme Verbindungen ausgelegt und damit ideal zur Nachrüstung bestehender Yale Hydrauliksysteme.

Technische Daten – Auswahl Yale Manometer-Adapter GA

Modell	Systemdruck	Geeignete Handpumpen	Manometeranschluss	Pumpenanschluss	Schlauchanschluss	Besonderheiten
GA (Standard)	bis 700 bar	HPS einfachwirkend	z. B. 1/4" oder G 1/2 (über Adapter im Satz GYA-63)	3/8"-NPT außen	3/8"-NPT innen	Mit Überwurfmutter, 45° geneigter Manometeranschluss, passt an alle HPS-Pumpen.
GA-703	bis 700 bar	HPH doppeltwirkend	G 1/2	2 × 3/8"-NPT außen	über Hydraulikschlauch zum Zylinder	Adaptersatz mit Teleskopnippel, Anzeige von Druck- und Zugseite.
GA-704	bis 700 bar	HPH doppeltwirkend	G 1/4	2 × 3/8"-NPT außen	über Hydraulikschlauch zum Zylinder	Wie GA-703, jedoch mit G 1/4 Manometeranschluss für andere Manometertypen.
GA-2000	bis 2000 bar	TWAZ 2000 bar Handpumpen	G 1/2	M22 × 1.5 außen, Dichtkonus	M22 × 1.5 innen (für Gewindeadapter/Schlauch)	Für GGY-2500 Manometer, optimiert für 2000 bar Hochdruckschlauchsysteme.

Die Manometer-Adapter GA sind auf den jeweiligen Systemdruck von 700 bar (HPS/HPH) bzw. 2000 bar (TWAZ) ausgelegt und ermöglichen den normgerechten Anschluss von Yale GGY-Manometern.

Vorteile des Yale Manometer-Adapters GA

Schnelle Nachrüstung einer Druckanzeige an bestehenden Yale Handpumpen ohne zusätzliche Bohrungen oder Sonderteile.
Gute Ablesbarkeit des Manometers durch 45°-Neigung und kompakte Bauform, besonders bei bodennah montierten Pumpen.
Gleichzeitige Anzeige von Druck- und Zugkraft an doppeltwirkenden Zylindern mit GA-703/GA-704.
Drucklose Tankverbindung mittels Teleskopnippel erhöht die Betriebssicherheit beim Entlasten des Systems.
Breites Einsatzspektrum von 700 bar Werkzeughydraulik bis zu 2000 bar Hochdrucksystemen mit GA-2000.
Leckarme Verbindungen dank präziser NPT- und G-Gewinde und abgestimmter Dichtgeometrien.

Typische Anwendungen

Nachrüstung eines Manometers an HPS-Handpumpen für Service- und Instandhaltungsarbeiten mit tragbaren Zylindern.
Druck- und Zugkraftüberwachung bei doppeltwirkenden HPH-Systemen (z. B. beim Richten, Spannen oder Ziehen).
Verwendung in 2000 bar Hochdruckanwendungen mit TWAZ-Handpumpen, etwa in Prüfständen oder besonders hoch belasteten Hydrauliksystemen.
