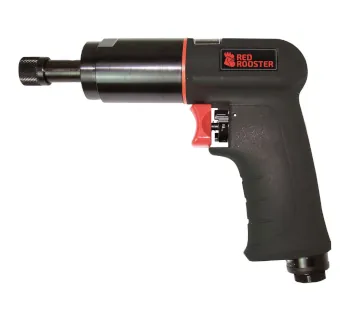

Red Rooster Drehschrauber Pistole

Der Red Rooster Drehschrauber in Pistolenbauform ist ein druckluftbetriebenes Montagewerkzeug zum kontrollierten Anziehen und Einsetzen von Gewindeverbindungen. Die Pistolenform unterstützt eine sichere Handhabung bei Serienverschraubungen, während der Direktantrieb (modellabhängig) für schnelle Arbeitszyklen in der Montage ausgelegt ist.

Je nach Ausführung stehen unterschiedliche Schlagwerk- und Kupplungssysteme zur Verfügung, um die Verschraubung an Werkstoff, Schraubfall und Qualitätsanforderungen anzupassen.

Einsatzbereiche

• Industrielle Montage: Serienverschraubungen in Fertigungslinien und Montageplätzen.
• Leichte Produktionsarbeiten: Verschraubungen mit kurzen Taktzeiten und reproduzierbarem Ablauf.
• Blech- und Profilmontage: Verarbeitung von selbstbohrenden und selbstschneidenden Schrauben (modellbezogen).
• Werkstatt & Instandhaltung: Verschraubungen mit Druckluftinfrastruktur und wechselnden Einsatzorten.

Unterschiede der Varianten

Drehschrauber sind je nach Anwendung mit unterschiedlichen Schlagwerk- und Kupplungssystemen verfügbar: 1-Hammerschlagwerk, 2-Hammerschlagwerk, Direktantrieb, Rutschkupplung, Abschaltkupplung. Welche Ausführung geeignet ist, hängt u. a. vom Schraubfall (weich/hart), der geforderten Wiederholgenauigkeit und den zulässigen Reaktionskräften ab.

Sicherheitsaspekte & Normen

• Sicherheitsnorm: EN ISO 11148-6 (modellbezogen, laut Bedienungsanleitung).
• EU-Maschinenrichtlinie: Konformität zur Richtlinie 2006/42/EG (modellbezogen, laut Bedienungsanleitung).
• Betriebssicherheit: Nur geschultes Personal; vor Installation/Gebrauch Wartungshinweise und Sicherheitsvorgaben beachten.
• Explosions-/Brandgefahr: Funken/erwärmte Werkstücke können Risiken auslösen; Werkzeug ist nicht für explosionsgefährdete Bereiche geeignet (modellbezogen).
• Druckluft-Sicherheit: Maximalen Luftdruck nicht überschreiten; Luftaustritt nie auf Personen richten; Schlauch beim Zubehörwechsel entkuppeln.

Technische Beschreibung

Die Pistolen-Drehschrauber arbeiten als handgehaltene Druckluft-Schraubwerkzeuge für Gewindeverbindungen. Modellabhängig kommen Direktantrieb sowie abgestimmte Schalldämpfung (Abluftführung) und lagerseitige Auslegung für Dauerbetrieb zum Einsatz.

Technische Daten (Beispielmodell: RR-0800DD)
Antrieb	6-Kant 1/4 Zoll
Schraubdurchmesser	6 mm
Drehmoment	10.5 Nm
Drehzahl	800 1/min
Betriebsdruck	6.3 bar
Luftverbrauch	590 l/min
Luftanschluss	PT 1/4 Zoll
Schlauchdurchmesser	10 mm
Geräuschpegel	83 dB(A)
Vibration	3.5 m/s²
Gewicht	ca. 1.0 kg

Werkstoffe

• Kunststoffgehäuse (modellbezogen, laut Produktbeschreibung).

Montage- & Betriebshinweise (Druckluft)

• Arbeitsdruck: optimal 6.3 bar am Lufteinlass (modellbezogen); höherer Druck erhöht Verschleiß und kann Schäden verursachen.
• Luftqualität: Druckluft muss sauber, trocken und geölt sein.
• Wartungseinheit: Filter, Regler und Nebelöler in Werkzeugnähe (modellbezogen empfohlen); Öler auf 3–6 Tropfen/Minute einstellen.
• Schmierung: Vor Inbetriebnahme einige Tropfen säure- und harzfreies Druckluftöl in den Lufteinlass geben.
• Anschluss: Kupplungen/Schläuche vor dem Anschluss kurz ausblasen; ausreichenden Schlauch- und Kupplungsdurchmesser sicherstellen.
• Sicherer Stillstand: Luftschlauch bei Zubehörwechsel, Reparatur oder Nichtbenutzung entkuppeln.

Passende Artikel/Zubehör

• Red Rooster Druckluftwerkzeugöl ATLUB: Schmierung und Schutz für Druckluftwerkzeuge.
• Druckluftöler: Fein dosierte Ölzufuhr zur kontinuierlichen Schmierung nachgeschalteter Werkzeuge.
• Druckluftaufbereitung: Filter-/Reglerkomponenten zur Verbesserung der Luftqualität und Standzeit.
