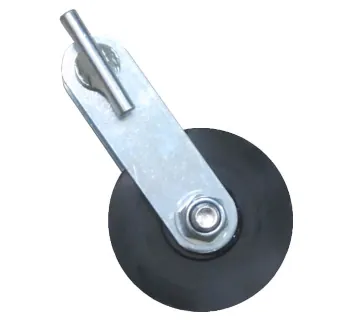

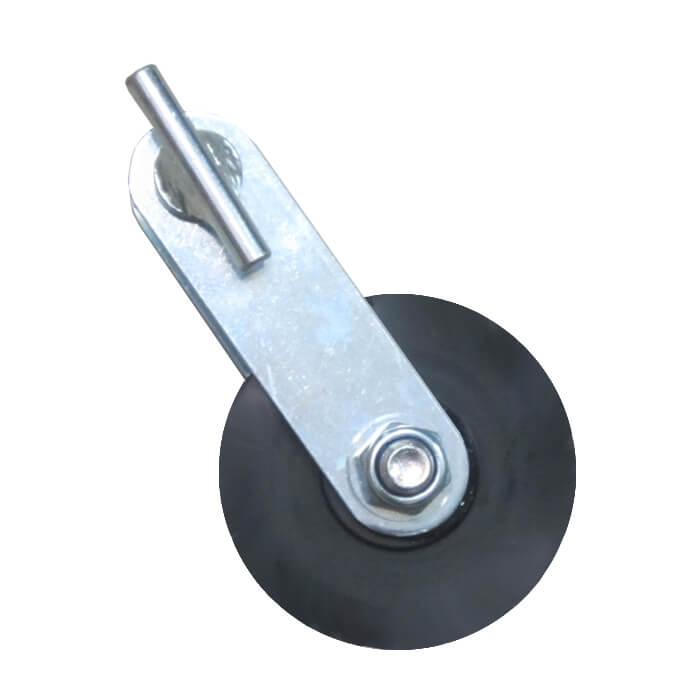

Tractel Kurzkloben UR

Der Kurzkloben UR von Tractel ist eine kompakte Umlenkrolle mit Klappfunktion, um ein Drahtseil schnell und sicher einzulegen. Er wird häufig zusammen mit einem Greifzugseil eingesetzt, um die Zugrichtung zu ändern oder durch Einscherung die effektive Zugkraft zu erhöhen. Je nach Ausführung ist der UR mit Gleitlager (bis 1.6 t) oder Wälzlager (2.0 t) ausgestattet und wahlweise mit Bolzenaufhängung oder Ösenhaken verfügbar.

Einsatzbereiche

• Heben und Ziehen mit Greifzug/Seilzug, wenn eine Umlenkung des Seils erforderlich ist.
• Kraftübersetzung durch Einscherung (z. B. für höhere Zugkraft bei gleicher Handkraft).
• Montage und Service, wenn eine leichte, schnelle und mobile Umlenklösung benötigt wird.
• Temporäre Anwendungen mit wechselnden Anschlagpunkten, bei denen schnelle Montage/Demontage zählt.

Varianten und Unterschiede

Die UR-Baureihe ist in mehreren Ausführungen erhältlich. Bis 1.6 t kommen Varianten mit Gleitlagerung zum Einsatz, die besonders leicht und kompakt sind; die 2.0 t-Variante ist mit Wälzlagerung ausgeführt und für höhere Beanspruchung vorgesehen. Für die 2.0 t Ausführung sind zusätzlich Varianten mit Absprungsicherung oder Blechverkleidung verfügbar, um die Seilführung und den Schutz im Einsatz zu verbessern.

• Gleitlager (UR 1.0 M, UR 1.6 M): geringes Gewicht, einfache robuste Technik.
• Wälzlager (UR 2.0 M): leichter Lauf bei höheren Lasten und häufiger Umlenkung.
• Aufhängung: je nach Modell Bolzen mit Sicherung oder Ösenhaken (z. B. bei Blechverkleidung).

Technische Daten

Die Auswahl erfolgt über Zugkraft, zulässigen Seildurchmesser und den Rollen-Ø. Für eine lange Seillebensdauer ist eine saubere Seilführung ohne Schrägzug wichtig, damit das Seil nicht an den Flanken läuft.

Praxis-Hinweis: Bei Umlenkungen entstehen zusätzliche Kräfte im System. Planen Sie Anschlagpunkt, Befestigung und Seilführung so, dass keine unzulässigen Querkräfte auf Rolle und Aufhängung wirken.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil liegt nicht sauber in der Rolle, läuft unruhig und verschleißt schneller.
• Schrägzug: seitlicher Seileinlauf führt zu Reibung an den Seiten und kann das Seil beschädigen.
• Aufhängung nicht passend: Bolzen/Sicherung nicht korrekt eingesetzt oder Anschlagpunkt zu klein/zu schwach ausgelegt.
• Absprungsicherung ignoriert: bei wechselnder Seilspannung steigt das Risiko, dass das Seil ungünstig läuft.
• Stoßlasten: ruckartiges Ziehen oder schlaffes Seil erzeugt Lastspitzen über der Nennlast.

Sicherheit und Normen

Verwenden Sie den Kurzkloben UR nur innerhalb der angegebenen Zugkraft und für den passenden Seildurchmesser. Vor jedem Einsatz sind Rolle, Lager, Bolzen/Haken und die Sicherung auf Verformung, Risse, Verschleiß und freien Lauf zu prüfen. Für den sicheren Betrieb sind außerdem die betrieblichen Vorgaben (z. B. Unterweisung, wiederkehrende Prüfung und Dokumentation) einzuhalten, insbesondere wenn der Kurzkloben in sicherheitsrelevanten Zug- oder Hebeanwendungen genutzt wird.

• Sicherung schließen: Bolzen-/Hakensicherung immer vollständig verriegeln.
• Seil sauber führen: keine Kanten, kein Verdrehen, keine seitliche Belastung der Rolle.
• Tragfähige Anschlagpunkte: Anschlagmittel und Anschlagpunkt müssen zur Systemkraft passen.

Passende Artikel und Zubehör

Der Kurzkloben UR wird besonders häufig im System mit Tractel Greifzügen und einem passenden Greifzugseil verwendet. Für eine saubere und sichere Anwendung werden außerdem geeignete Anschlagmittel (z. B. Schäkel, Anschlagpunkte) benötigt, die auf die auftretenden Kräfte ausgelegt sind. Je nach UR-Ausführung kann ein Ösenhaken als Zubehör sinnvoll sein, um die Aufhängung an wechselnden Punkten zu vereinfachen.

• Tractel Greifzug T als mobiles Gerät zum manuellen Ziehen und Heben.
• Tractel Greifzug TU (je nach Ausführung) für Anwendungen mit hoher Beanspruchung und langen Zugwegen.
• Tractel Greifzugseil passend zur Serie (T/TU) und zum vorgesehenen Einsatz.
• Ösenhaken als optionales Zubehör (modellabhängig) für flexible Aufhängung.
