Tractel Kloben DE

Der Kloben DE D039E von Tractel ist eine manuelle Umlenkrolle (Contractor’s pulley) für den Baustelleneinsatz, ausgelegt für Seile mit Ø 22 - 30 mm. Sie dient als Umlenk-/Rücklaufrolle für manuelle Hebevorgänge und ermöglicht das Heben bzw. Ziehen kompakter, gesicherter Lasten bis maximal 40 kg, wobei die mögliche Hubhöhe ausschließlich von der Seillänge abhängt.

Die Rolle besteht aus Polyamid (Nylatron) und ist mit einem Rollen-Ø 200 mm auf einen schonenden Seillauf ausgelegt. Ein breiter oberer Haken mit großer Öffnung erleichtert das Einhängen an geeigneten Anschlagpunkten, insbesondere an Gerüstrohren; zusätzlich unterstützt der Wirbelhaken die Ausrichtung der Umlenkrolle zum Seil.

Der Kloben ist nicht öffnend: Das Seil wird durch Einführen eines Seilendes zwischen die Seitenteile eingelegt und anschließend in Position geschoben. Für den sicheren Betrieb ist das kontrollierte Führen des Seils durch einen Bediener vorgesehen; das Seil darf bei schwebender Last nicht losgelassen werden.

Einsatzbereiche

• Gerüstbau: Material im Förderkorb bzw. leichte Bauteile auf Gerüste heben.
• Rohbau / Ausbau: manuelles Heben und Ziehen kompakter Lasten (z. B. Eimer/Behälter mit gesichertem Inhalt).
• Instandhaltung: temporäres Umlenken eines Seils für Montage- und Servicearbeiten ohne Energieversorgung.
• Baustellenlogistik: Lasten über Kanten/Öffnungen führen, wenn ein gerader Zugweg nicht möglich ist.

Varianten

Für den Kloben DE ist auf der TOMANRO-Typenseite 1 Ausführung aufgeführt: DO39E / D039E mit Haken als Aufhängung.

Sicherheitsaspekte & Normen

• Maschinenrichtlinie 2006/42/EG: In der Betriebs-/Bedienungsanleitung ist eine EG-Konformitätserklärung zur Richtlinie 2006/42/CE enthalten.
• Personenhub verboten: Der Kloben darf nicht für das Heben von Personen verwendet werden.
• Lastgrenze: max. 40 kg (nur kompakte und gesicherte Lasten); Stoßbelastungen vermeiden und Last nicht unbeaufsichtigt hängen lassen.
• Anschlagpunkt: Vor Montage sicherstellen, dass der Anschlagpunkt eine mechanische Tragfähigkeit von mindestens 80 kg besitzt; die TOMANRO-Typenseite weist hierfür Zugkraft (Aufhängung) 80 kg aus.
• Gerüst-Anwendung: Bei Nutzung an Gerüstrohren muss das Rohr mit einem Anschlag/Stopper versehen sein, damit die Rolle nicht aus dem Aufhängepunkt rutschen kann.
• Bedienung: Betrieb durch einen Bediener; Seilführung stets kontrolliert, Seil bei schwebender Last nicht loslassen.
• Vor jeder Nutzung: Zustand von Seil (Ø, Zustand, Länge) prüfen, freie Rollenbewegung kontrollieren und korrekten Sitz/Funktion des Sicherheitshebels am Haken sicherstellen.

Technische Beschreibung

Der Kloben DE D039E ist eine Umlenkrolle für Seil mit Polyamid-/Nylatron-Rolle und Hakenaufhängung (mit Wirbel und Sicherheitshebel). Er ist als manuelle Rücklaufrolle ausgelegt und wird für Hebe- und Zugarbeiten eingesetzt, bei denen ein Seil umgelenkt und eine Last kontrolliert bewegt werden soll.

Technische Daten

Qualitätsmerkmale

• Polyamid-/Nylatron-Rolle für geringes Gewicht und Korrosionsbeständigkeit.
• Große Hakenöffnung für einfaches Einhängen an passenden Anschlagpunkten.
• Wirbelhaken für gute Ausrichtung der Rolle zum Seil.
• Leichte Montage vor Ort (ohne aufwendige Rüstzeiten).
• Praxisbezug: geeignet, um Material im Förderkorb auf Gerüste zu heben.

Passende Artikel/Zubehör

• Tractel Poulistop 2: Alternative Baustellenlösung für manuelles Heben mit Seil (anderer Seilbereich), wenn zusätzlich eine Brems-/Blockierfunktion benötigt wird.
• Tractel Klappkloben ETA: Alternative für temporäre Zug- und Hebeanwendungen mit Drahtseil, wenn höhere Zugkräfte und eine klappbare Bauweise erforderlich sind.

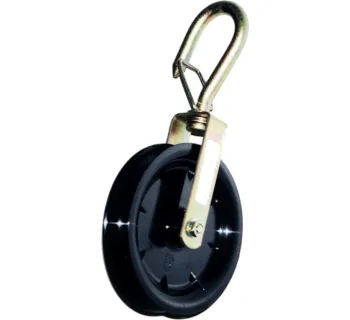

Produktbild
